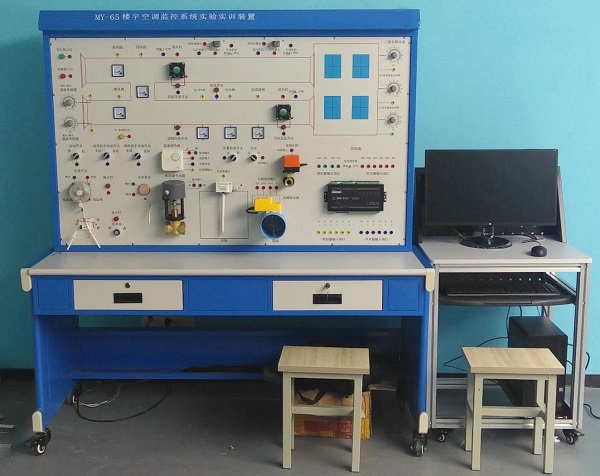

楼宇空调监控系统实训装置,楼宇空调监控系统实训设备,楼宇空调监控系统实训平台元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
一、产品概述：
楼宇空调监控系统实训装置,楼宇空调监控系统实训设备,楼宇空调监控系统实训平台元器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。
二、实训功能：
能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、主要功能：
空调系统包括空气处理设备、空气输送设备、空气分布装置、冷源和热源、自动控制装置。
1、检测功能：监视风机电机的运行/ 停止状态；监测风机出口空气温、湿度参数；监测新风机过滤器两侧压差；监视新风阀的开/ 关状态。
2、控制功能：控制风机的动/ 停；控制空气—热水换热器水侧调节阀,使风机出口温度达到设定值；控制干蒸汽加湿器阀门，使冬季风机出口空气温度达到设定值。
3、护功能(对寒冷地区而言) ；冬季当某种原因造成热水温度降低或热水停止供应时,应关闭风机，并关闭新风阀门，以防机组内温度过低冻裂空气—水换热器；当热水恢复正常供热时,应能启动风机,打开新风阀,恢复机组正常工作。
4、集中管理功能；智能大楼机组附近的DDC 控制装置通过现场总线与相应的中央管理机相连，于是可以显示各机组启/ 停状态，送风温、湿度、各阀门状态值；发出任一机组的启/ 停控制信号，修改送风参数设定值；任一新风机组工作出现异常时,发出报警信号。
四、技术指示：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外形尺寸：1500mm×700mm×1800mm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
6、可扩展，可兼容，LON总线通讯方式
7、输出，8点、IO/DO 输入，11点AI/DI
8、信号方式；干触点/0-20MA/0-10A/发10K
五、系统实训项目:
1、设备的安装操作
2、系统接线操作
3、新风温度测量
4、回风及室内温度测量
5、空调机组的启停、故障检测操作
6、DDC现场控制器编程检测
7、压差开关控制操作
8、风阀驱动器的安装调试操作
9、线路故障的判断与处理
10、设备故障的判断与处理
11、、设计并安装一个简易应用
12、设计有关控制点位信息表格
13、组态软件设计实训项目
14、系统调试实训项目
友情提示：
1、设备验收：各采购单位收货时请检查楼宇空调监控系统实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的楼宇空调监控系统实训装置；
2、设备质保：茂育将为各采购单位提供楼宇空调监控系统实训装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对楼宇空调监控系统实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致楼宇空调监控系统实训装置的选型错误或购买设备数量错误，造成楼宇空调监控系统实训装置的退换货要求，将不被接受；
4、设备货期：楼宇空调监控系统实训装置发货期为参考值，如您需要了解楼宇空调监控系统实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对楼宇空调监控系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关楼宇空调监控系统实训装置的技术咨询。
