太阳能供热实训装置,太阳能供热实训设备,太阳能供热实训平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYLY-32

[产品名称]：太阳能供热实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

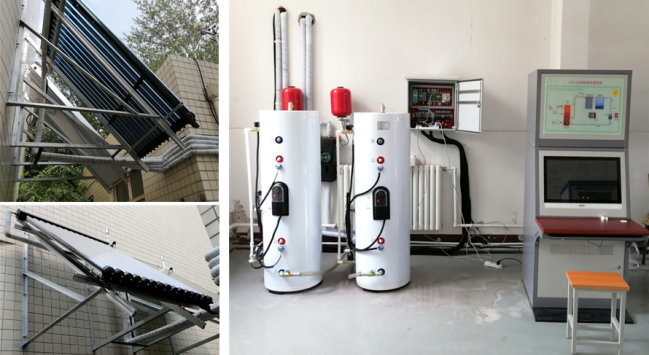

MYLY-32 太阳能供热实训装置

一、太阳能供热实训装置,太阳能供热实训设备,太阳能供热实训平台装置特点：
1、新颖性：以前沿技术为导向，与实验相结合。
2、开放性：开放式设计，用户可以利用装置资源进行二次设计。
3、实用性：采用准实物设计。
二、实验台的组成:
1、太阳能系统：太阳能真空管式集热器、蓄热水箱
2、太阳能系统：太阳能平板式集热器、蓄热水箱
3、实验控制系统操作台
4、热水系统：水龙头
5、太阳能集热性能测试系统
6、配套管件
四、实验台的主要功能:
1、掌握太阳能系统的基本原理，使学生理解各个部件的用途。
2、太阳能热水系统、太阳能＋热水系统。
3、分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。
4、对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5、根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。
五、太阳能集热器性能测试系统:
该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统，产品还可以长期工作于热水工程中，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。
5.1、产品测试范围
5.1.1 家用太阳能管式热水器
5.1.2 家用太阳能平板式热水器
5.1.3 太阳能热水工程
5.2、产品运行环境
5.2.1 环境温度：-40℃～60℃
5.2.2 相对湿度：≤90%
5.2.3 适用电源：220V（±10%），50Hz(±2%),或无电源地区
5.3、技术指标及特点

太阳辐射	A.通道数:2通道（总辐射） B.测量范围:0～2000W/m2 C.测量精度:小于5% D.显示分辨率:1 W/m2 E.显示内容:瞬时值，小时累计量，日累计量等
水箱温度	A.通道数:3路 B.测量范围:-20～150℃ C.测量精度:±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水
环境温度	A.通道数:1路 B.测量范围:-40～70℃ C.测量精度:±0.2℃ D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩
进出水流量	A.通道数:2路 B.测量范围:0.2～1.2(立方米/小时) C.耐水温：0---120度 D.测量精度: ＜0.5%
环境风速	A.通道数:1路 B.测量范围:0～70米/秒 C.测量精度:±0.3米/秒

5.3.1 标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机。
5.3.2 太阳热水集热性能测试系统管理软件一套。此软件支持（GB18708， GB/T19141，GB/T20095-2006太阳热水系统性能评定规范）等国标要求，自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制太阳能热水系统的热量与太阳辐照量的曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。
5.3.3 太阳热水集热性能测试系统采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单。
5.3.4 外观尺寸：金属外壳350×150×300（mm）。
5.3.5 数据存储容量：4000条数据。
5.3.6 数据存储内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
5.3.7 显示内容：时间（真太阳时间），太阳辐射（顺时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量等信息。
5.3.8 系统结构：便携式结构，所有检测仪表放入二台箱内，便于检测人员现场测试。
六、基本配置:

序号	设备名称	型号	数量	单位
1	太阳能管式集热器		1.6	m²
2	太阳能平板集热器		1.5	m²
3	固顶台架（可调倾角）		1	个
4	蓄热水箱（保温50mm橡塑）	0.3ｍ^３	1	个
5	管道		1	个
6	太阳能场地施工	3m²屋顶	1	套
7	太阳热水集热性能测试系统	PH-1	1	台
8	太阳总辐射传感器	JYZ-5V-V2	1	台
9	精密温度传感器(-40～150℃, 精度:±0.1℃,低温型,不锈钢封装,￠4*40mm,全密封,防腐,放水,太阳能热水器专用)	PTWD-2A	3	只
10	环境温度传感器（带防辐射罩）	PTWS-5V-M	1	只
11	数字风速传感器	WS-5V-M	1	台
12	太阳热水系统监控软件	MYT-2A	1	套
13	传感器支架(钢制结构)	MYT-ZJ1	1	台
14	数据通讯线缆及传感器连接线缆	标准	1	套

七、实验项目：
1、太阳能集热能量转换原理
2、太阳能集热管特性测试
3、环境对光热转换的影响
4、太阳能热水器功能实验
5、环境风速对集热性的影响
6、太阳能热水系统管路连接实验
7、平板型集热器的工作原理
8、真空管型与平板型集热器的性能对比实验
八、技术资料:
提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。
九、技术服务:
质保与维修：提供一年保修，终身维修，终身提供软件免费升级。
十、检测内容:
系统执行国标GB/T18708 ，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范等要求方法测试（热性能：日有用得热量，升温性能，储水箱保温性能等指标）

友情提示：
1、设备验收：各采购单位收货时请检查太阳能供热实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的太阳能供热实训装置；
2、设备质保：茂育将为各采购单位提供太阳能供热实训装置说明书内的质保条件和质保期，在质保范围内提供对太阳能供热实训装置的免费维修，超出条件承诺时提供对太阳能供热实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致太阳能供热实训装置的选型错误或购买设备数量错误，造成太阳能供热实训装置的退换货要求，将不被接受；
4、设备货期：太阳能供热实训装置发货期为参考值，如您需要了解太阳能供热实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对太阳能供热实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳能供热实训装置的技术咨询。
