建筑给水排水实验系统,建筑给水排水实验装置,建筑给水排水实验设备通过控制管道中水的流态，可演示压力流管道、重力流管道水流现象，如：层流、紊流、水舌、水膜流、水塞流、附壁螺旋流，室内排水系统，可演示如下多种排水管道的布置形式。

[规格型号]：MYLY-9E

[产品名称]：建筑给水排水实验系统

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MYLY-9E 建筑给水排水实验系统

一、产品简介：
建筑给水排水实验系统,建筑给水排水实验装置,建筑给水排水实验设备由管道系统与供水设备两大部分组成，如下图所示：
管道系统由给水管道与排水管道系统组成，给水管道可按需求布置成下行上给、上行下给等方式，按照排水通气方式的不同可分为如下几个管道系统模块，无通气排水模块，伸顶通气排水模块，通气立管通气排水模块，苏维托排水模块，旋流排水模块，自循环通气排水模块；

供水部分（图片仅供参考）

供水设备按照需求可分为如下几个模块，水泵供水模块、水泵-水箱供水模块、气压供水模块、变频供水模块、无负压供水模块。如上几个模块可根据需求自主选择组合，可实现实验演示功能如下：

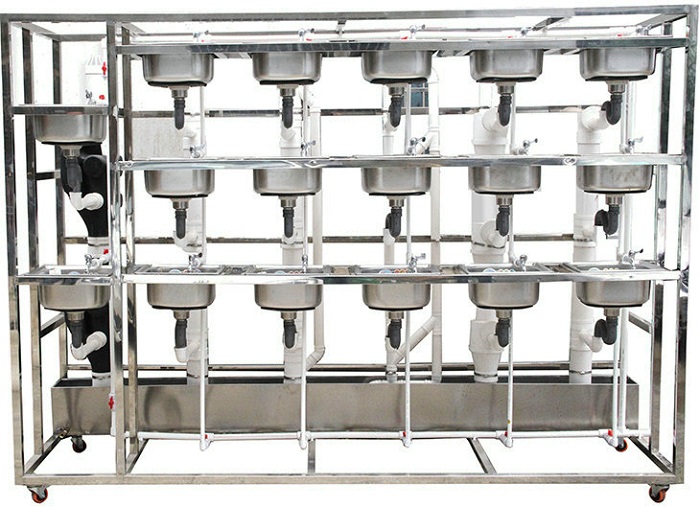

用水排水部分（图片仅供参考）

1、室内给水系统，可演示如下多种供水方式与管网布置形式。
演示水泵供水方式
演示水泵-水箱联合供水方式
演示气压供水方式
演示变频供水方式
演示无负压供水方式
演示下行上给管网布置模式
演示上行下给管网布置模式
2、室内排水系统，可演示如下多种排水管道的布置形式。
演示无通气排水
演示伸顶通气排水方式
演示通气立管通气排水方式
演示苏维托配件排水方式
演示底层单独排出排水方式
演示旋流排水方式
演示自循环通气管道系统
3、通过控制管道中水的流态，可演示压力流管道、重力流管道水流现象，如：层流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室内供水自动控制系统，如上图2所示，可演示不同供水系统的设备组成与自动控制系统的工作原理。
水泵供水系统的配电系统组成与控制方式、原理
气压给水的自动控制系统组成与工作原理
水泵-水箱联合供水系统控制系统组成与工作原理
变频供水控制系统组成与工作原理
无负压供水控制系统组成与工作原理
二、技术参数和性能指标：
性能指标是指响应时间、事务处理速率和其他与时间相关的技术要求：
1.单件事务或单个用户：无故障成功完成事务处理，处理结果的时间不多于1秒。
2. 多个事务或多个用户：在设计空量的多个用户并行访问的条件下，故障成功完成事务处理，处理结果的时间不多于3秒。
3. Web页面(带宽1M/秒)的平均响应时间不能多于5秒，响应时间以页面显示完成为准；局域网页面平均响应时间不能多于2秒，音频、图像、视频、动画从下载到显示的时间不得多于30秒(不考虑网络因素)。
4. 系统自动下载运行环境所使用到的插件，系统给出所用到的插件网络连接地址，提供给不能正常显示的用户系统。
5. 客户端通过IE浏览器运行本程序时，单个二维进程CPU占用率不超过10%。单个三维进程CPU占用率不超过20%。
三、系统模块组合方案：
本建筑给水排水演示系统采用模块化设计方案，可以根据不同的教学需求与场地条件进行自主定制。

序号	设备名称	功能简介
1	低位水箱	演示系统水源
2	集水槽	演示系统集水、排水
3	苏维托排水模块	苏维托排水系统结构与流态演示
4	单立管排水模块	单立管排水系统结构与流态演示
5	双立管排水模块	双立管排水系统结构与流态演示
6	自循环排水模块	自循环排水系统与流态演示
7	旋流排水模块	旋流排水系统结构与流态演示
8	无通气排水模块	无通气排水系统结构与流态演示
9	水泵水箱供水模块	水泵水箱联合供水系统结构组成与运行原理演示
10	水泵供水模块	水泵供水系统结构组成与运行原理演示
11	气压供水模块	气压供水系统结构组成与运行原理演示
12	变频供水模块	变频供水系统结构组成与运行原理演示
13	无负压供水模块	无负压供水系统结构组成与运行原理演示

友情提示：
1、设备验收：各采购单位收货时请检查建筑给水排水实验系统的货品外观，核实本设备的数量及配件，拒收处于受损状态的建筑给水排水实验系统；
2、设备质保：茂育将为各采购单位提供建筑给水排水实验系统说明书内的质保条件和质保期，在质保范围内提供对建筑给水排水实验系统的免费维修，超出条件承诺时提供对建筑给水排水实验系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致建筑给水排水实验系统的选型错误或购买设备数量错误，造成建筑给水排水实验系统的退换货要求，将不被接受；
4、设备货期：建筑给水排水实验系统发货期为参考值，如您需要了解建筑给水排水实验系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对建筑给水排水实验系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关建筑给水排水实验系统的技术咨询。
