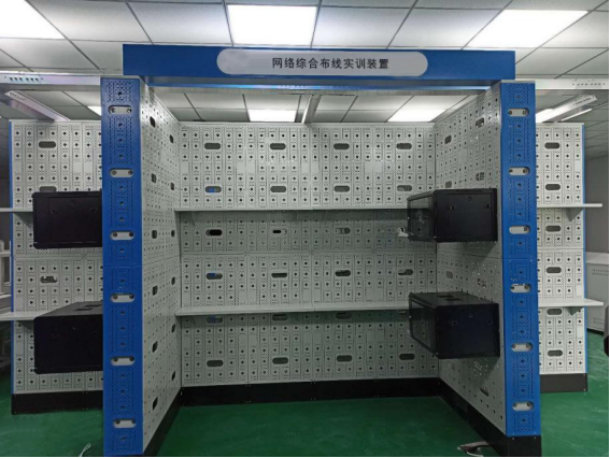

全钢结构的综合布线实训墙,全钢结构的综合布线实训装置,全钢结构的综合布线实训设备能够模拟进行多种综合布线路由设计和实训操作，能够进行各种线管、线槽的明装或者暗装方式的安装布线实训，能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境等实训。
一、产品技术规格
外形尺寸：标准模块化仿真墙体，才用全钢结构，可以组成各种结构，单组模块长1200mm×240mm×2600mm。
产品重量：500KG
产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统
实训规模：每个实训墙面满足4-6名学生同时实训，每两个墙面形成1个模块L型区域，8个模块满足8组学生32-48人同时或者交叉进行综合布线7个子系统工程实训
实训项目：全钢结构大型模拟建筑物（群）仿真实训设备，按照1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行8个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训，包括墙面明装，墙体中嵌入式安装等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。
安装布局：
等多种外形方式，根据教学需要和实训室大小进行自由搭建和组合。
二、产品特点
1、全钢结构的综合布线实训墙,全钢结构的综合布线实训装置,全钢结构的综合布线实训设备采用全钢结构，模拟一栋建筑楼宇内部真实环境，除可进行综合布线工程技能实训外，也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板，内置各种网络设备、插座、线槽、机柜等安装孔，保证20000次无尘重复操作；仿真墙内部采用高强度龙骨支架支撑，所有钢板通过高强度铆钉固定在龙骨支架上，墙面平整无任何凹槽，模块化组合安装，装置可全封闭，也可根据教学需求，实训装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部根据教学需要，进行各种路由暗管安装。可视面积为≥6.24平方米。安全可靠，无尘化操作。如：8模块装置可同时或者交叉模拟网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
2、装置专门为网络布线及应用工程技术课程实训设计，墙面由多块长1200mm，宽600mm，厚2.0mm冷轧钢板制造而成，表面喷塑处理。背部嵌入M6螺孔≥72个，分为12排，每排6个，螺孔间距≥100mm。适合用M6螺丝快速安装网络机柜、线槽和线管等设备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔，孔距25mm，其中横向排列孔24排≥248个，纵向排列10列≥436个，适合用M5、M4、M3螺丝安装和固定信息技术类、物联网类、网络安防系统安装与维护类、电工电子类的设备和器材。墙面预留Φ25穿线孔≥60个，分为11排六列，适合Φ20、Φ16等PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个，分为3排，手臂能够轻松穿过，适合实训在背面安装螺母，也适合穿越安装100X50mm弱电桥架操作。
3、每个实训角区域安装有楼层模拟板+支架2套，模拟三层建筑结构，每个角型区域配套2-3套，8个角共计16-24套6U实训机柜，冷轧钢板，坚固耐用，机柜五面设有16个Φ25进出线孔，钢化玻璃门。
4、每个角区域配套住宅信息箱1套，长320毫米，宽160毫米，高240毫米，全钢结构，包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种网络永久链路、信道链路平台，能够扩展为监控系统、报警、智能楼宇系统实训平台。
三、实训功能：
1）能够模拟进行多种综合布线路由设计和实训操作
2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训
3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境
4）结合易训其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训
5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能
友情提示：
1、设备验收：各采购单位收货时请检查全钢结构的综合布线实训墙的货品外观，核实本设备的数量及配件，拒收处于受损状态的全钢结构的综合布线实训墙；
2、设备质保：茂育将为各采购单位提供全钢结构的综合布线实训墙说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对全钢结构的综合布线实训墙的有偿维修；
3、设备退换货：各采购单位单方面原因导致全钢结构的综合布线实训墙的选型错误或购买设备数量错误，造成全钢结构的综合布线实训墙的退换货要求，将不被接受；
4、设备货期：全钢结构的综合布线实训墙发货期为参考值，如您需要了解全钢结构的综合布线实训墙的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对全钢结构的综合布线实训墙有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关全钢结构的综合布线实训墙的技术咨询。
