泵管阀实训装置,泵管阀实训设备,泵管阀实训平台泵管阀系统是泵站系统的主体单元，通过水泵、管道和阀门的操控，可实现管道流动阻力、管件识辨、离心泵特性、泵拆装、流量计安装和四大化工参量的安装、检测、显示等实训。
一、泵管阀实训装置,泵管阀实训设备,泵管阀实训平台对象系统：

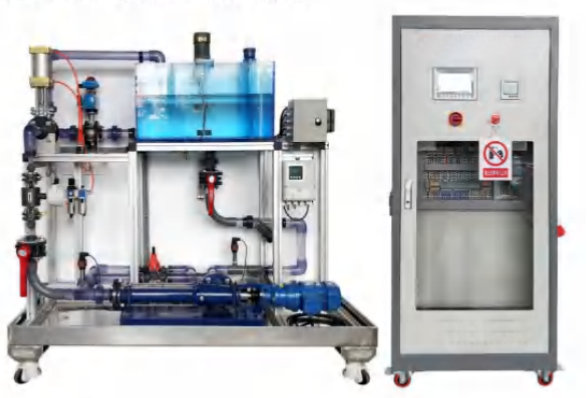

泵管阀系统：是泵站系统的主体单元，通过水泵、管道和阀门的操控，可实现管道流动阻力、管件识辨、离心泵特性、泵拆装、流量计安装和四大化工参量的安装、检测、显示等实训。主要不锈钢底座，包括水箱、螺杄泵、计量泵、空压机、搅拌机、气动刀闸阀、气动蝶阀、电动调节阀、安全阀、过滤器、隔膜阀、球阀、蝶阀压力传感器、电磁流量计、超声波物位仪、储气罐、起源处理元件、电气控制柜、通断开关、急停按钮、多功能电力表、触摸屏、电流互感器、交换机、交流接触器、开关电源等，配备拆装工具等组成。
二、基本配置要求如下：
1、不锈钢钢架 1 套。尺寸：180cm×85cm×1780cm；
2、集水池 1 套。尺寸：75cm×45cm×42cm，刻有液位标尺；
3、药剂池 1 套。尺寸：30cm×30cm×29cm；材料：8mm厚透明有机玻璃板制作 ；
4、稳流筒 1 套。尺寸：Φ120cm×47cm；材料：透明有机玻璃管制作 ；
5、螺杆泵 1 台。分体式（定子分瓣成型）；电源：AC380V 50Hz；功率：0.75KW；流量：800L/h ；
6、计量泵 1 台。电磁隔膜式；电源：AC220V 50Hz；功率：16W；流量：15L/h ；
7、空压机 1 台。电源：AC220V 50Hz；功率：0.55KW；排气量：118L/min ；
8、搅拌机 2 台。电源：AC220V 50Hz；功率：60W和25W，由电机、联轴器和搅拌杆组成；
9、气动刀闸阀 1 台。规格：DN50，材质：不锈钢；气源压力：0.4～0.7MPa；配电磁阀和磁性开关，可反馈阀门启闭状态 ；
10、气动蝶阀 1 台。对夹式，规格：DN40；材质：不锈钢；气源压力：0.4～0.7MPa；配电磁阀和回信器，可反馈阀门启闭状态；
11、电动调节阀 1 台。规格：DN40；材质：不锈钢；输入信号：4～20mA；
12、安全阀 1 个。双由令，规格：DN15；材质：PVC；耐压：1MPa；
13、过滤器 1 个。双由令，规格：DN40；材质：透明PVC；
14、隔膜阀 1 个。双由令，规格：DN15；材质：PVC；
15、球阀 1 个。双由令，规格：DN40；材质：PVC ；
16、蝶阀 1 个。对夹式，规格：DN40；材质：PVC；
17、压力传感器 2 个。数显式，电源：DC24V；测量范围：-1～10Bar；输出信号：0～10V，连接：G1/2阳螺纹；
18、电磁流量计 1 台。电源：AC220V 50Hz；测量范围：0～2m3/h；输出信号：4～20mA ；
19、超声波物位仪 1 台。电源：DC24V；测量范围：0～1m；输出信号：0～10V；盲区：<0.06m ；
20、储气罐 1 个。材质：不锈钢；容积：0.5L；耐压：1.2MPa；
21、起源处理元件 1 套 调压范围：0.15～0.9MPa；自动排水。
三、操作实训系统：
设备实训操作拆装以及维护保养。
1、操作实训工具1套。包含卷尺、梅花开口两用扳手套装、活口扳手、生料带、内六角扳手组合套装、电工工具组合套装、插线板、万用表、烙铁架、电工胶带、盘根取出器、管钳、吊带等；
2、操作台1个。尺寸：1500mm×800mm×821mm ；
3、移动式小吊机1台。 欧式移动小吊机，500KG；
4、可移动工具柜1个。 钣金材质制作，带脚轮。
四、电气控制系统：
用于现场信号采集显示、运行状态指示、执行器控制和系统动力控制。主要由电气控制柜、通断开关、空气开关、触摸屏、急停开关、电流互感器、多功能电力表、PLC可编程控制器、继电器、交流接触器、变频器、调速器、警示牌和监控软件等组成，基本配置要求如下：
1、电气控制柜1套。尺寸：80cm×60cm×180cm；材料：钢板静电喷塑工艺；
2、通断开关1个。额定工作电压：AC380V；额定工作电流：32A；额定绝缘电压：400V；安装方式：螺钉安装；极数：4P；N极模块：有； 使用类别：AC-21B；
3、急停按钮1个。LAY16系列，红色：型号：Φ22-LAY16-CR11,操作方式：紧急式,触头结构：复合按钮；
4、多功能电力表1个。HXDZ系列三相综合电量表，应用数字采样技术，对三相电气线路中的相电压、线电压、相电流、线电流、有功功率、无功功率、视在功率、频率、功率因数、等进行实时测量显示。电源：220VAC，功耗≤5W，工作温度-10～50℃，测量范围：输入电压0～500V/AC，电流0.03～5A/AC，频率45～65Hz；
5、触摸屏1个。精简面板，按钮式/触摸式操作，7”TFT显示屏，65535颜色，PROFINET接口，输入电压24VDC，支持EtherNer/IP协议和MODBUS，每台设备最大变量数800，每副图片最大变量数100，可组态最大图片数量250；
6、空开1个，3P 20A；
7、空开2个，2P 10A；
8、电流互感器1个，三相组合式；
9、交换机1个，此交换机针对10/100Mbit/s；用于架设小型星状或线状结构，带有LED诊断，输入电压为24VDC，额度功率1.68W，带有5个10/100Mbit/s双绞线端口及RJ45插座；
10、交流接触器1个。线圈电压220V，线圈额定电流6A，额定频率50Hz；
11、开关电源1个。输入电压220VAC，输出电压DCS24， 输出电流5A，额定功率120W，工作温度-20℃～70℃；
12、PLC可编程控制器1个。知名品牌的PLC可编程控制器，输入电压220VAC，带有400mA输出电流，它可用作负载电源，14点集成24V直流数字量输入，10点集成数字量输出，24V直流或继电器，2点集成模拟量输入0～10V，2点集成模拟量输出0～20mA，4点脉冲输出，频率最高100KHz，PWM输出，频率最高100KHz，2个集成以太网接口，6个快速计数器；可通过附加通信接口拓展，通过附加通信接口扩展，例如，RS485 或 RS232，通过信号板使用模拟或数字信号直接在 CPU 上扩展，通过信号模块使用各种模拟量和数字量输入和输出信号扩展。可选存储器扩展（SIMATIC 存储卡）。PID 控制器，具有自动调谐功能。集成实时时钟。中断输入：对过程信号的上升沿或下降沿作出极高速响应；
13、SM1234 1个。供电为24VDC，功耗2W；4路模拟量输入，输入类型为电压或电流（可两个选为一组），输入范围为±10V、±5V、±2.5V或0～20mA，精度为满量程的±0.1%/±0.2%；2路模拟量输出，输出类型为电压或电流，输出范围±10V或0～20mA，精度为满量程的±0.3%/±0.6%；
14、变频器1个。知名品牌工业变频器，具有结构紧凑、高功率密度等优点，G120C可满足众多应用的需求，例如传送带、搅拌机、水泵、风机、压缩机以及一些基本的物料处理机械等。功率:2.2KW，电源电压：三相380V，I/O-接口： 6DI，2DO，1AI，1AO 集成式安全转矩切断 现场总线集成：PROFINET-PN 防护等级 IP20/UL，并配有BOP操作板；
15、BOP面板1个。通过基本操作面板BOP-2可实现驱动调试、运行监控以及个性化参数设置。该组件配备两行屏及菜单导航功能，从而使标准型驱动的调试更加简洁。通过预设的导航键可方便的实现驱动的手动控制，BOP提供专用的切换键，用于手自动模式切换。通过直观的菜单导航可方便的实现变频器诊断，还支持同型号驱动的批量调试，为此将一台变频器的参数复制到BOP-2中，之后可根据需求载入至其他变频器。BOP-2的运行温度为0～50℃；
16、内置调速器1个。SK200E；输入信号：0～10V；
17、继电器3个。TRS 24VDC 1CO；
18、电容器 2个。CBB61系列，聚丙烯薄膜，容量为4μF±5% 500VAC和2μF±5% 500VAC；
19、插座1个。DEP2-125，工业明装；
20、工业用插头1个。DEP2-025；
21、警示牌1套。悬挂式，尺寸：160mm×200mm×1.5mm；
22、监控软件1套。采用组态软件设计，包括泵阀操作、数据处理显示、趋势曲线、报警处理等；
