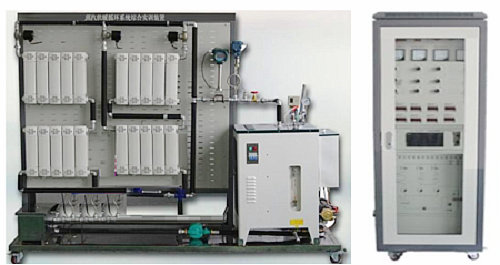

蒸汽供暖系统综合实训装置,蒸汽供暖系统综合实训设备,蒸汽供暖系统综合实训平台主要由电蒸汽锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、凝结水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、疏水阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
一、产品概述
蒸汽供暖系统综合实训装置,蒸汽供暖系统综合实训设备,蒸汽供暖系统综合实训平台以可编程控制器PLC为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电蒸汽锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、凝结水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、疏水阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训
二、技术性能
1、输入电源：三相四线～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃；相对湿度＜85%(25℃)海拔＜4000m
3、装置容量：＜10kVA
4、设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准
三、系统配置
1、实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2、蒸汽供暖系统
系统由电蒸汽锅炉、供热管道、散热片、膨胀水箱、凝结水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、疏水阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
（1）电蒸汽锅炉
加热器功率：9kW
蒸汽温度：170℃
额定蒸汽压力：0.7MPa
额定蒸发量：12kg/h
（2）膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
（3）德国威乐小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
3、控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
四、实训项目
1、掌握蒸汽供暖系统的形式、特点及管网与用户的连接方式
2、蒸汽供暖系统的安装与调试
3、蒸汽供暖用户热计量计算
4、热力工况调节实训
5、PLC可编程控制器编程及调试
6、组态软件的应用
友情提示：
1、设备验收：各采购单位收货时请检查蒸汽供暖系统综合实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的蒸汽供暖系统综合实训装置；
2、设备质保：茂育将为各采购单位提供蒸汽供暖系统综合实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对蒸汽供暖系统综合实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致蒸汽供暖系统综合实训装置的选型错误或购买设备数量错误，造成蒸汽供暖系统综合实训装置的退换货要求，将不被接受；
4、设备货期：蒸汽供暖系统综合实训装置发货期为参考值，如您需要了解蒸汽供暖系统综合实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对蒸汽供暖系统综合实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关蒸汽供暖系统综合实训装置的技术咨询。
