高效热泵采暖实训装置,高效热泵采暖实训设备,高效热泵采暖实训平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYCN-19

[产品名称]：高效热泵采暖实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

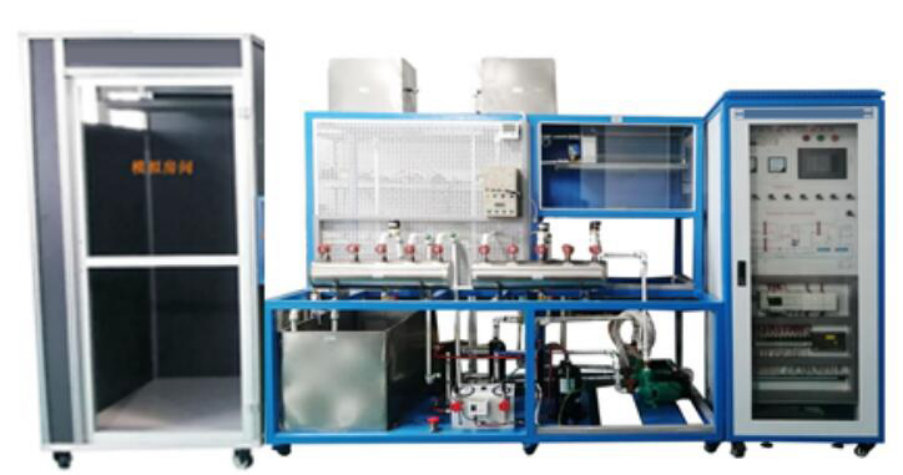

MYCN-19 高效热泵采暖实训装置

一、产品概述
1、高效热泵采暖实训装置,高效热泵采暖实训设备,高效热泵采暖实训平台是一种领先的供热技术，它可以实现并且还能节省相当可观的运行费用。地系统占地空间小，并且系统的安装和使用不会改变建筑的外观和结构。高效热泵采暖系统。系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。
2、在当前能源供应趋紧、环境保护要求不断提高的形势下，人们在不断地寻求既节能又环保的新能源，热泵就是新能源的一种。由于热泵能实现把低温热能输送至高温热能的功能，可大量利用自然资源和余热资源中的热量，有效地节约民用及工业所需的一次能源，它作为一种新的供热技术不仅受到广泛关注，而且已经迅速地被应用到实际工程中，并已取得了很好效果
二、技术参数
1、工作电源：三相五线制 AC 220V±10% 50Hz
2、安装尺寸：长×宽×高200×100×250cm
3、整机容量:最大供热量：5kW；
4、最大输入总功率：4kW；最大堵转电流：50A；
5、漏电动作电流：≤30mA；安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
三、装置功能特点
1、工程化概念强：实训装置的整套控制系统大部分采用工业现场实际应用的部件。
2、技术先进：控制系统部分应用了代表当今控制系统技术潮流的PLC控制技术，它充分考虑了系统的可扩展性和与楼宇其他子系统的兼容性。
3、开放性好：整套实训装置采用透明化、开放式设计，实训者能够直观清晰地了解整个装置的工作过程，系统控制部分源代码完全开放，实训者可自行添加或修改，进行创新性、设计性实训。
4、供热：高效空气源热泵系统就是利用专用的工质吸收环境大气中的热量而汽化，通过压缩机压缩升温，变成高温高压气体，再经过换热器与待加热的水交换热量而冷却，最后经过膨胀阀释放压力回到低温低压的液态。热泵如此通过制冷剂的不断循环与待加热水交换热量将水加热。其能效比(COP值)可高达2．0～5．0。
*5、生活用水：热泵系统无论在冬季夏季为家庭提供生活用水.
四、装置组成
设备整体采用开放式钢框架结构，各部件布局合理操作方便。控制系统由电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件组成。
1、高效热泵机组
由压缩机、电磁四能阀板,式冷凝器、板式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
1）通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调,机组的的节能控制和流量自动调整。
2）软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。具有上位机调节的线上和手动调节功能：
3）★系统配套调试控制软件要求：
A）4 路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。
B）阀的开度实时显示：控制对象为最大 500P 开度设定。可自行制冷系统制冷剂流量设定最小开度。
C）24 路参数控制参数设置：控制器内所有与控制相关的温度参数、时间参数、控制参数、等24 个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。
D）自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。
E）6 路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照 24 路参数设定
F）多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
G）过冷/热度控制范围：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。
4）★手动设定要求
A）温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
B）调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
C）数码管显示器在线显示开度和温度以及故障代码。
D）数码管显示器在线显示开度和温度以及故障代码
5) ★曲线显示界面要求
2、供热系统
系统由1个不锈钢水箱、1台水泵、供热地暖管、电磁阀，2个不锈钢高效换热器组成，主要完成制冷机组冷却热交换，为机组提供适当的工作温度。
1）水箱:尺寸400mm*300mm*400mm,材质：不锈钢
2）水泵:220V/50HZ,370w，形式：离心式空调专用泵
3）暖气片，0.5平方
4）地暖管: 散热面积1M2
5）电磁阀: 220V/50HZ,DN15，材质：铜
6）换热器：材质：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
7）阀：DN15，材质：铜
3、生活热水系统
生活热水系统：由1台热水泵、电子流量开关、阀门、膨胀水箱等组成，主要给家庭提供生活热水。
1）水箱：尺寸400mm*300mm*400mm,材质：不锈钢
2）阀：DN15，材质：铜
3）流量开关: 电子式：最大次数5000次，电压24V，电流0.1A
4）换热器：材质：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
4、系统采暖模式多样化
本系统采暖模式分三种，可完全展示现实中的采暖模式。系统由一套由模拟房间作为控制对象，房间内安装有三种模式的采暖方式：1、空气对流热模式：风机盘管、2、空气直接加热模式、3：地暖供暖模式组成。
1）电磁阀：220V/50HZ,DN15，材质：铜，三线制
2）地暖循环水泵:220V/50HZ,370w，形式：离心式空调专用泵
3）温度控制器：形式：液晶式，传感器：内置:风速度：三挡, 电压220V/50HZ.
4）风机盘管：1P,散热面积3.4M2、220V/50HZ,DN15
5）换热器：材质：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
6）分水器：材质：304不锈钢。四进一出, 阀: DN15，材质：铜
7）集水器：材质：304不锈钢。四进一出, 阀: DN15，材质：铜
8）暖气片：散热量：1000W，B水侧：DN20,A侧：12MM
9）地暖管：铝塑料管有、保温材料等。
5、模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。两侧由有机玻璃组成，透明可观察内部组成。
*模拟房间尺寸：1500MM*1500MM*200MM：组成方式 4040工业铝材
6、控制装置配置
整个中央空调采用FX3U-48PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
1）控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元及测试点。
2）交流电源控制单元：三相四线制AC 220V电源供电，并设有漏电保护器控制控制屏总电源。
3）电源电压指示单元：提供1只交流电压表和1只交流电流表，用于测量系统电网电压与测量压缩机、冷却水泵、冷冻水泵工作电流。制冷系统压力检测单元：
4）提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统压缩机低压侧和高压侧的压力变化，对压缩机起到保护作用。
7、该装置可实现手动控制和计算机控制两种控制方式：
1）手动控制按钮在控制柜的门上，这些控制按钮接入到PLC各个相应的输入变量上，可直接对整个中央空调进行控制；
2）计算机控制则采用组态技术建立计算机与PLC之间的稳定通讯，从而控制整个中央空调，并实现对空调运行数据的显示、分析等各种功能，同时也可通过网络升级建立远程计算机与现场计算机的通讯，实现对中央空调的远程控制
* 8、系统原理图：*为了能更好的掌握中央空调的控制和系统原理，控制面板上画有制冷系统流程图，控制面板上在对应的元器件上喷绘有标识，字体，流程图并配有对对应的相关器件工作指示灯，开启或关闭对应的部件时，相应的状态指示灯亮或关闭。
9、控制柜配置表

编号	名称	单位	数量	备注
1	配电控制柜，网络式机柜	套	1	1800700700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方(面板：铁质面板，激光雕刻，彩色喷绘)
2	带漏电开关	只	1	32A
3	保险	台	1	32A
4	电压表，30A电流表	个	1	6L2
5	按钮	套	6	不带锁
6	开关电源:为控制系统提供电源	套	1	Q60 提供+24V +5V
7	中间继电器	套	12	24V
8	交流接触器	套	1	220V
9	压力采集模块，FX2N-2AD	块	1
10	压力变送器，0-10V	只	2
11	7寸彩色触摸屏	只		昆仑动态
12	通信线	只	1
13	PT100传感器	只	8
14	PLC，FX3U-48M	台	1
15	数据采集系统温度采集模块，FX2N-4AD-PT	套	1
16	供热系统流程图	套	1	喷绘控制面板上
17	工业组态软件	套	1
18	PLC编程软件	套	1
19	中央空调PLC应用程序	套	1
20	中央空调组态应用程序	套	1
21	实验指导书、、线缆、配套工具	套	1
22	微机与控制柜通讯连接线	条	1
23	触摸屏下载线	根	1

10、主机系统
采用2匹高效机组：为整机系统提供冷源，采用一套分水器对冷量进行分配调节，整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
热泵配置表

编号	名称	单位	数量	说明
1	压缩机（2P）压缩机	台	1
2	高低压力控制器	只	1
3	低压表	只	1	3.8MP
4	高低压表	只	2
5	过滤器	个	1
6	视液镜	个	1
7	低压表	只	1	1.8MP
8	膨胀阀	只	1
9	四通阀	套	1
10	冷凝热器	只	1	不锈钢
11	热泵换热器	个	1	不锈钢
12	蒸发器			不锈钢

五、实训项目要求
1、掌握热泵机组的原理与结构组成
2、掌握供暖系统电气自动控制
3、认识空气对流式供暖的原理
4、掌握空气对流式供暖电气控制方法
5、掌握了解暖风机盘管的安装方法
5、地源热泵系统冬季运行工况调试
6、掌握地暖管换热方式、构成
7、学习地暖管的安装方法
8、掌握直接空气换热的过程原理
9、掌握了解暖气片的安装方法
六、设备主要配置清单

编号	名称	单位	数量	说明
1	模拟客房，150015002000MM	套	1
2	风机盘管	套	1
3	分水器一进四出	套	1
4	集水器一进四出	套	1
5	热水系统
6	生活水箱	只	1
7	膨胀水箱	只	1
8	升降阀（铜质）	个	12
9	水管组件	套	1
10	水泵	台	3
11	电磁阀	只	4
12	三通阀	只	1
13	电子式水流开关	个	3
14	智能温控器	只	1
15	钢架20001000700MM	套	1
16	实验操作指导书	套	1

友情提示：
1、设备验收：各采购单位收货时请检查高效热泵采暖实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的高效热泵采暖实训装置；
2、设备质保：茂育将为各采购单位提供高效热泵采暖实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对高效热泵采暖实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致高效热泵采暖实训装置的选型错误或购买设备数量错误，造成高效热泵采暖实训装置的退换货要求，将不被接受；
4、设备货期：高效热泵采暖实训装置发货期为参考值，如您需要了解高效热泵采暖实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对高效热泵采暖实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关高效热泵采暖实训装置的技术咨询。
