暖通空调系统实训考核装置,暖通空调系统实训考核设备,暖通空调系统实训考核平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYCN-26

[产品名称]：暖通空调系统实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

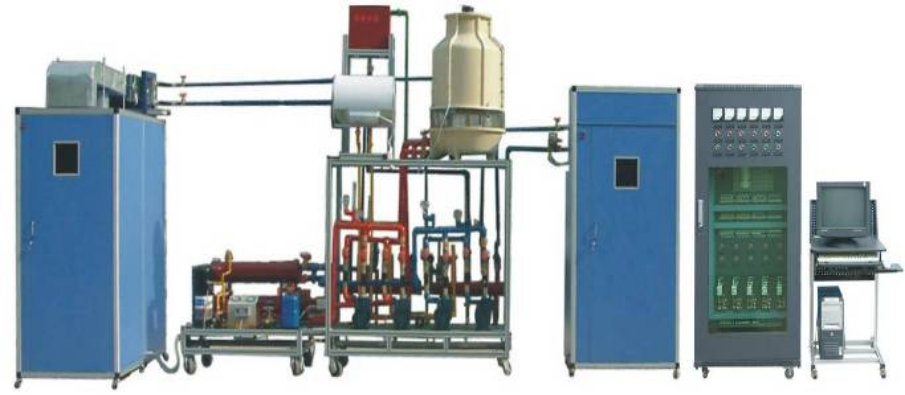

MYCN-26 暖通空调系统实训考核装置

一、功能概述
暖通空调系统实训考核装置,暖通空调系统实训考核设备,暖通空调系统实训考核平台采用一次回风设计，信号连接采用集中端子排连接方式。
整个实验装置包括制冷（热）机组和空调机组组成。全部机组由两块LON总线的DDC模块控制。实验调节系统采用闭环调节，并通过上位机监控系统进行监视、控制等远程控制功能，使操作者不必靠近控制对象可以对系统进行远程控制，系统具有数据采集和数据管理功能、动态数据交换功能、实时和历史趋势图和事件自动记录功能。
配套智能化实训考核系统，对暖通及冷热源系统的流程以及常出现的故障进行模拟仿真，通过故障模拟仿真进行故障考核、故障分析、故障排除等实训内容。
二、技术指标
1、电源：三相五线 AC 380 V±10% 50Hz；
2、最大供冷量：7.5kW；
3、最大输入总功率：6.5kW；
4、制冷额定功率：3.8kW；
5、最大堵转电流：50A；
6、制热额定功率：2.0kW；
7、额定输入电流：7A；
8、循环风量：700m3/h；
9、制冷剂：R22；
10、漏电动作电流：≤30mA；
11、安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准；
12、外形尺寸：5000mm×2000mm×1800mm（长×宽×高）。
三、主体配置

序号	名称	主要技术指标	数量	单位
1	水冷制冷机组	含1台3匹谷轮压缩机、1台水冷冷凝器、1台水冷蒸发器、1个膨胀阀、1个过滤器、1个储液罐、1个温控器、1个压力保护器、一个电磁阀等。	1	套
2	冷却水系统	含2台冷却水泵、1台3吨冷却水塔、1个水流量保护开关、6个手阀等。	1	套
3	冷冻水系统	含2台冷冻水泵、1套分水器及集水器、1台膨胀水箱、1个水流量保护开关、8个手阀、一个电磁阀等。	1	套
4	供暖系统	含1台水加热器、1台热水泵、2个手阀等。	1	套
5	模拟客房	1个客房模形900×1100×1750 mm、1台风机盘管、1套温控器及风量调节系统	1	套
6	模拟大厅	1个大厅模形1600×800×1600 mm、1套空气处理系统、1套送风管、1套回风管及相关配套设备。	1	套
7	DDC主机	16个点，其中包括8个可软件配置的通用输入输出点。这些点包括：3个通用输入（UI），5个通用输入输出（U），2个数字输入（DI），3个模拟输出（AOV）和3个数字输出（DO）。	2	台
8	温度传感器（室内）	根据实际媒介对象及安装位置选配不同型号量程的温度传感器，可选用温湿度一体传感器。管道内温度传感器热响应时间不应大于25s。 • 测量范围：10～400C • 测量精度：±0.50C • 输出：PT100、PT1000或Ni电阻 • 防护等级：IP20	2	个
9	湿度传感器	根据实际媒介对象及安装位置选配不同型号量程的湿度传感器，可选用温湿度一体传感器。湿度传感器响应时间不应大于150s。 • 测量范围：5％～95％ • 测量精度：5％ • 输出：4～20mA • 防护等级：底座IP54	2	个
10	滤尘网压差开关	50-500Pa	2	个
11	流量开关	DN25	4	个
12	浮球开关	浮球式，水位控制器	1	个
13	CO2传感器	根据实际媒介对象及安装位置选配不同型号量程的CO2传感器。 • 测量范围： 0～2000ppm • 测量精度：3％ • 输出：4～20mA • 防护等级：IP20	2	个
14	水管温度传感器	根据实际媒介对象及安装位置选配不同型号量程的水管温度传感器。管道内温度传感器热响应时间不应大于25s。 • 测量范围：0～500C（安装于冷水管道时）；0～1200C（安装于热水管道时）； • 测量精度：±0.50C • 输出：PT100、PT1000或Ni电阻 • 防护等级：IP54	6	个
15	水阀驱动与执行机构器	所有控制阀门应配有可调校式调控器及符合安装场合和系统控制的要求。 DN50口径以上的冷冻水调节必须配置带弹簧复位的阀门驱动器，采用法兰连接，执行机构无齿轮驱动，免维护。电动执行机构必须在阀门任何固定位置上操作，可以与管道平行或垂直安装，如采用蝶阀时，电动执行机构可以螺栓直接固定在蝶阀顶部，而无需任何附加的支架、连杆或连接装置。电动执行机构为全封闭式，外部带手动执行机构部分，以提供恒定扭矩，可就地切换等百分比/线性运行模式，无需更换部件。水量调节的电动阀门驱动器必须为4-20mA或0-10V dc模拟信号连续调节。其它：满足监控系统的精度要求和安装现场的环境要求。	1	个

四、实训项目
1、认识暖通空调的结构及设备的实训；
2、暖通空调启动和停止的实训；
3、暖通空调的运行、调节操作实训；
4、对暖通空调的运行工况及各运行参数进行检测实训；
5、对DDC进行高级编程及DDC的安装接线调试进行实训；
6、组态技术应用实训：采用组态技术实现对暖通空调运行进行动画显示，运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能；
7、网络远程控制实训；
8、网络的安装及设置实训；
9、传感器及变送器安装和使用实训；
10、新风处理机系统实训（制冷、热）；
11、空气处理机系统实训（制冷、热）；
12、湿度控制实训；
13、供回水压差控制实训；
14、制冷机组控制实训；
15、组态软件编程实训；
16、系统网络控制实训。

友情提示：
1、设备验收：各采购单位收货时请检查暖通空调系统实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的暖通空调系统实训考核装置；
2、设备质保：茂育将为各采购单位提供暖通空调系统实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对暖通空调系统实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致暖通空调系统实训考核装置的选型错误或购买设备数量错误，造成暖通空调系统实训考核装置的退换货要求，将不被接受；
4、设备货期：暖通空调系统实训考核装置发货期为参考值，如您需要了解暖通空调系统实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对暖通空调系统实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关暖通空调系统实训考核装置的技术咨询。
