蒸发冷却实验装置,蒸发冷却实验设备,蒸发冷却实验台是一种空气调节设备，可对空气进行加热、冷却等多种处理方式，在空调工程中，利用带有热量水从上至下喷淋散布到填料表面上，水从止而下过程中，同时与进入的空气进行热交换，得到经冷却换热后的空气由风机送到实验管道中的过程。

[规格型号]：MYH-34B

[产品名称]：蒸发冷却实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

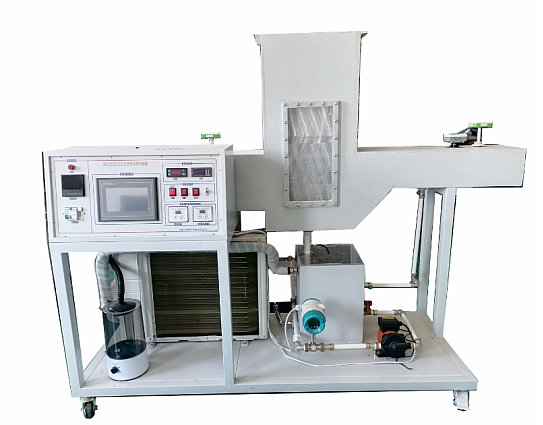

MYH-34B 蒸发冷却实验装置

一、产品概述：
1、蒸发冷却实验装置,蒸发冷却实验设备,蒸发冷却实验台是一种空气调节设备，可对空气进行加热、冷却等多种处理方式，在空调工程中，利用带有热量水从上至下喷淋散布到填料表面上，水从止而下过程中，同时与进入的空气进行热交换，得到经冷却换热后的空气由风机送到实验管道中的过程
2、气水传热传质测试装置是一种空气调节测量设备，可对空气进行加热、冷却等多种处理方式，在空调工程中有数据采集测量，利用带有热量水从上至下喷淋散布到填料表面上，水从止而下过程中，同时与进入的空气进行热交换，得到经冷却换热后的空气由风机送到实验管道中的过程
二、技术数要求：
1、工作环境温度：0-40℃。工作环境湿度：< 80%
2、单相220V/50 Hz。
3、制冷量：1730W
4、水泵： 100W，电压220V /50Hz
5、离心通风机：电机功率150W 电压220V
6、风速度可调整。
7、外形尺寸：2500×700×1300（mm）
三、特点：
“湿空气蒸发冷却装置”要与“空气水传热传质测试装置”相结合组成全功能测量实验系统。
四、设备组成：
蒸发冷却装置，空气与水在填料表面进行接触换热，实现空气降温。循环空气可实现10-50℃之间调节；进口空气可实现温度、湿度调节；蒸发冷却设备设有透明窗口，便于学生观察内部结构。
1、冷水机组：
可产生10度低温水作为冷水介质为系统提供冷源，循环水温10-50℃度之间变化，可实现流量调节，实现环境模拟
2、再生空气：
再生空气能温度在20-50℃之间变化，可模拟环境从而实现进风变化变量
可产生50度高温水作为热水介质为系统提供热源，智能控制器1只（功率2000W），输出功率可通过欧姆龙原厂调节器进行调节，用于加热蒸发器循环水温度，3位字显示。数字自动保存，上电自动启动上次实验时的调节数值，带波峰电压吸收电路有效保护控制功率因数。保持功率稳定。
1）7寸触摸屏控制系统：
温度测量：可测量进出水温度，进出风湿温度，进出风压力（传感器100PA）、可测量水流量计（3T），示显屏：可显示各点温度，压力。流量，风速度
2）温度传感器（0-100℃，分辨率0.1℃，精度±0.3℃）
3）水流量计：0-3T/H/4/20MA精度±1%
4）水泵、风机功率测量精度±1%
5）风速风量变送器：测试精度≤1%，风速0-30m/s,/4/20MA
6）数据采集、显示、存储和调节功能
7）与蒸发冷却装置配套使用，高精度流量计、风量计、温湿度传感器、数据测量与显示装置、调节系统，变送器电压：DC20V/4-20MA
8）数据模拟量
模拟输入4-20MA，电压：DC24V，输入通道8路，通信协议：485/232。输出4-20MA。欧姆龙原厂轻触开
3、水循环系统：
1）水泵、370W/220V
2）涡轮流量计：4-20MA/3T
*3）水热湿交换处理室、上层/旁边设计有机玻璃，透过玻璃观察内部结构，
*4）喷布水器：有机玻璃玻璃材料，布水孔3MM，孔距30MM
*5）挡水板、有压式防水
*6）阻流填料：蜂窝式
4、低噪音风机：
150W/220V：压力150P：风量：1800
5、加湿器、
电子式：100W
6、空气处理系统：
由进风管，出风管，喷水器、布水器、布水盘，过滤网，挡水板、风机组成，其原理是水从上而下，与空气进行热湿交换
五、主要用途要求：
1、了解液体蒸发过程
2、了解液体冷却过程
3、完成气液换热实验过程
4、完成冷水/气换热实验过程
5、完成液体/气换热实验过程
6、完成热气/液体换热实验过程
7、通过实验加深对掌握测量热质交换过程、相对湿度、阻力特性的方法；热交换效率系数和接触系数的测定方法

友情提示：
1、设备验收：各采购单位收货时请检查蒸发冷却实验装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的蒸发冷却实验装置；
2、设备质保：茂育将为各采购单位提供蒸发冷却实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对蒸发冷却实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致蒸发冷却实验装置的选型错误或购买设备数量错误，造成蒸发冷却实验装置的退换货要求，将不被接受；
4、设备货期：蒸发冷却实验装置发货期为参考值，如您需要了解蒸发冷却实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对蒸发冷却实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关蒸发冷却实验装置的技术咨询。
