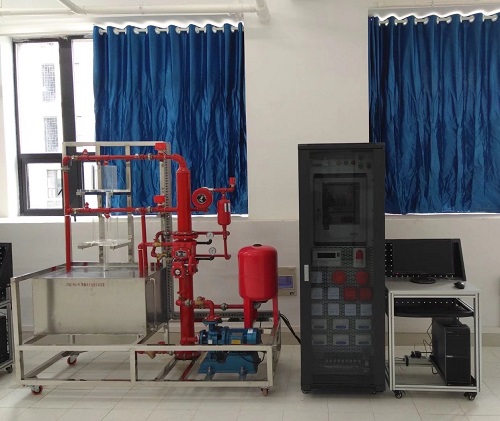

自动消防报警喷水灭火实训平台,自动消防报警喷水灭火实训装置,自动消防报警喷水灭火实训设备依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火、消防联动报警主机的控制及设置等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理。
一、产品概述：
自动消防报警喷水灭火实训平台,自动消防报警喷水灭火实训装置,自动消防报警喷水灭火实训设备依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火、消防联动报警主机的控制及设置等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、各类探测器、智能型输入输出模块、火灾显示盘、水流指示器、压力开关等设备的结构和原理，熟悉灭火系统的控制原理和工作过程。
系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。
它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点：
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、联动性大型消防报警主机，可实现火灾报警及灭火联动。
3、喷水模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵等关键设备分别采用国内优质品牌，稳定型强
5、湿式报警阀、水流指示器、压力开关、报警主机、现场模块等设备全部通过国家强制性产品认证
三、技术参数：
1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜4kVA
4、外形尺寸：模型：1800mm×720mm×1800mm
控制系统：800mm×600mm×1800mm
5、安全保护：具有漏电自动保护装置
四、实训项目：
1、系统结构与设备认识
2、喷淋灭火系统仿真软件安装与使用
3、喷淋灭火系统伺应状态操作
4、喷淋灭火系统调试
5、火灾探测与火灾报警
6、喷淋灭火操作
7、喷淋系统系统综合操作训练
8、报警控制器、短路隔离器、联动接口模块的的安装与连接
9、火灾显示盘的安装、连接与使用
10、各种火灾探测器的安装与连接
11、智能输入、输出模块、声光报警器、报警按钮的安装与连接
12、元件地址编码设置
13、系统的管理操作
14、系统的数据查询操作
15、设备启停操作
16、单点操作
17、联动编程
18、线路故障的判断与处理
19、程序设置错误的判断与纠正
20、设计并安装一个简易应用系统
21、喷淋灭火系统与消防报警系统联动
五、基本配置：
1、豪华型电脑桌
铝木结构，桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
2、灭火控制柜
2.1、火灾报警控制器(联动型)
1）采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
2）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
3）256条事件记录，记录控制器运行中的各种事件，可随时查阅
4）可以现场编辑联动公式
5）2个总线回路，可连接254个现场器件
6）1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
2.2、火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
2.3、输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
2.4、联动盘现场接口
（1）三线控制，接线部分简洁方便，轻松实现启停回答功能；
（2）两种输出控制方式可供选择，电平输出和脉冲输出。
2.5、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
2.6、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
2.7、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
2.8、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
3、喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台 功率 550W 扬程：30米 流量：8立方米/小时
稳压泵：数量1台 功率750W
湿式报警阀：数量1台 口径：Ф100mm 额定工作压力1.2MPa
玻璃球喷头：数量4个 68℃温级
水流指示器：数量1个 灵敏度15L-37.5L/min
感烟探测器：1个
感温探测器：1个
可燃气体探测器：1个
上述消防类设备全部全部通过国家强制性产品认证。
4、监控软件
配备监控系统软件。
