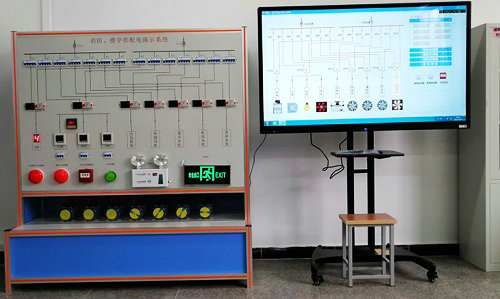

供电及消防供电实训装置,供电及消防供电实训设备,供电及消防供电实训平台能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。
一、产品概述
供电及消防供电实训装置,供电及消防供电实训设备,供电及消防供电实训平台能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。
该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。
二、系统特点
1、采用楼宇中典型供配电形式
2、采用数字控制模块实现对配电系统中各类数据的采集与开关控制
3、采用先进总线通信协议组网，具有典型的代表性
4、配备上位机监控系统，可实时监控供配电网络结构
5、配备语音同步讲解功能，方便教学
三、系统组成：
1、消防供电
1）消防控制实现楼宇供电系统的断电，断电后应急照明灯、疏散指示灯亮，柜面显示应急照明模拟灯、疏散指示模拟灯亮，监控画面同步显示应急照明灯、疏散指示灯亮。
2）火灾报警，柜面声光报警动作，监控画面同步显示报警灯。
3）发生火灾时，消防水泵启动，柜面水泵运行指示灯亮，监控画面同步显示消防水泵的运行动画。
4）发生火灾时，排烟风机、通风风机启动，柜面风机模型动作，监控画面同步显示风机运行动画。
5）火灾报警时，电梯消防控制模式启动，电梯降至1层，柜面电梯1层指示灯亮，人机画面同步显示电梯当前位置1层。
6）柜面消防控制中心，手动操作，停止整个楼宇配电，切换为消防专用用电，监控画面模拟当前供电监控状态。
2、楼宇供配电
1）柜面2路供电电源，一路电源故障停电，另一路备用电源自动切换，监控画面监控当前状态。
2）柜面电源配电线路开关及对应电流仪表指示灯，监控画面监控当前开关状态
3）柜面用电负载电机启动，当前电流值、电压值显示，电能计量表显示，无功补偿显示，监控画面模拟当前状态。
4）监控画面监控当前用电负载工作状态（空调、照明、电机）
3、控制屏
由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
4、上位机监控系统
配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
5、电脑桌
整体采用工业铝型材框架，经过数控机械精加工成型铝型材外表面静电氧化处理，完全贴合设计，外形时尚美观，经久耐用。实训台底部配电脑主机托板，底部采用带刹车的万向轮，移动和固定两相宜。
四、技术参数：
1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：-10℃～+45℃
3、装置容量：＜5kVA
4、外形尺寸：1680×640×1800mm
5、安全保护：具有漏电保护
五、实训项目：
1、常用配电设备认知与应用
2、智能建筑的供电运行线路组建与操作
3、电量传感器认知与应用
4、供配电系统中运行线路状态的现场监测、抄表和控制
5、备自投联动运行控制和调试
6、应急电源配电线路运行和联动控制
7、配电线路功率因数补偿运行控制
8、消防自动报警系统的联动控制
友情提示：
1、设备验收：各采购单位收货时请检查供电及消防供电实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的供电及消防供电实训装置；
2、设备质保：茂育将为各采购单位提供供电及消防供电实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对供电及消防供电实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致供电及消防供电实训装置的选型错误或购买设备数量错误，造成供电及消防供电实训装置的退换货要求，将不被接受；
4、设备货期：供电及消防供电实训装置发货期为参考值，如您需要了解供电及消防供电实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对供电及消防供电实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关供电及消防供电实训装置的技术咨询。
