智能制造电气实训平台,智能制造电气实训装置,智能制造电气实训设备是采用立式工作台形式设计，采用铝型材结构框架，木质材料桌面。配套有电气安装实验网板、数字化信息采集系统，电气控制系统等配套装置。是可用于各种不同基础培训模块放置与开展实验的载体。

[规格型号]：MYZN-01

[产品名称]：智能制造电气实训平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

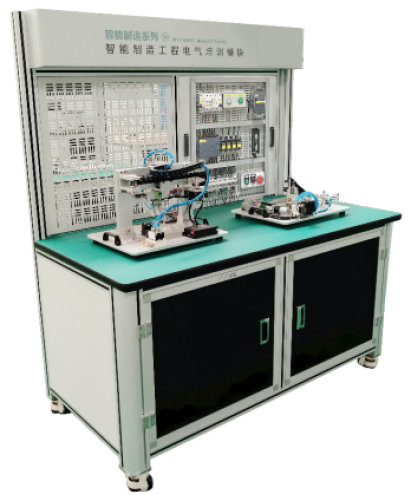

MYZN-01 智能制造电气实训平台

一、工作台简介
智能制造电气实训平台,智能制造电气实训装置,智能制造电气实训设备工作台架是采用立式工作台形式设计，采用铝型材结构框架，木质材料桌面。配套有电气安装实验网板、数字化信息采集系统，电气控制系统等配套装置。是可用于各种不同基础培训模块放置与开展实验的载体。
二、主要技术参数：
1、供电电源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：铝合金立柱框架；
4、桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
5、封板材料：优质钣金；
6、通讯方式：以太网；
7、实验台尺寸：约1500*750*1750mm。
三、配套控制器系统
采用CPU 1214C，紧凑型PLC控制器带有1个PROFINET通信端口，集成输入/输出：14DI 24V直流输入，10晶体管输出24V直流，2模拟量输入0-10V DC或0-20MA，供电：直流DC 20.4-28.8V。每一工作单元由一台PLC承担其控制任务，多台实训装置可进行组合实现小型网络化的控制。

(S7-1200控制器)

1、控制器主要技术参数：
1）供电电源：DC24V；
2）工作存储器：100KB；
3）装载存储器：4MB；
4）保持性存储器：10KB；
5）集成I/O:14点输入/10点输出；
6）模拟量输入：2路输入；
7）通讯方式：PROFINET。
2、触摸屏主要技术参数：
1）通讯口：1个RS485、1个RS232、1个USB、1个网口；
2）显示屏：7寸；
3）通讯方式：RS232、RS485、以太网通讯等；
4）网线连接口：RJ45。
四、配置参考清单

序号	名称	型号	数量	备注
1	工作台	1.供电电源：AC220V 50HZ; 2.使用功率：0.7KW 3.框架材料：半弧形铝合金立柱框架； 4.桌面材料：高密度压缩板材制作，表面具有防静电桌垫； 5.封板材料：优质钣金； 6.通讯方式：以太网； 7.尺寸：15007501750mm。	1套
2	警示灯	1.灯管为发光二极管 2.DC24V 常亮型 3.红/绿/黄三色	1只
3	开关电源	1.输入：AC220V 50HZ； 2.输出：DC24V 5A； 3.具有电流过载保护功能。	1只
4	PLC可编程序控制器	1.型号：S7-1200 1214C 2.I/O输入:14点 3.I/O输出：10点 4.模拟量输入：2点	1套
5	触摸屏	7寸 1个RS485、1个RS232、1个USB、1个网口	1台
6	交流空开	1P+N 10C	1只
7	熔断器座	RT18-32X	2只
8	熔断器	10A	2只
9	模数化插座	三芯 10A	1只
10	插头	三芯 10A	1只
11	中间继电器+底座	DC24V MY4N-J	4套
12	电源指示灯	AC220V 红色 Φ22开孔	1只
13	控制指示灯	DC24V 红色 Φ16开孔	1只
14	启动按钮	DC24V 绿色 Φ22开孔	1只
15	停止按钮	DC24V 红色 Φ22开孔	1只
16	急停按钮	DC24V 红色 Φ22开孔	1只
17	双层接线端子	UKK-05	20片

友情提示：
1、设备验收：各采购单位收货时请检查智能制造电气实训平台的货品外观，核实本设备的数量及配件，拒收处于受损状态的智能制造电气实训平台；
2、设备质保：茂育将为各采购单位提供智能制造电气实训平台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对智能制造电气实训平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致智能制造电气实训平台的选型错误或购买设备数量错误，造成智能制造电气实训平台的退换货要求，将不被接受；
4、设备货期：智能制造电气实训平台发货期为参考值，如您需要了解智能制造电气实训平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对智能制造电气实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关智能制造电气实训平台的技术咨询。
