工业电气自动化及电工技能考核实训平台,工业电气自动化及电工技能考核实训装置,工业电气自动化及电工技能考核实训设备主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。

[规格型号]：MY-33F

[产品名称]：工业电气自动化及电工技能考核实训平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

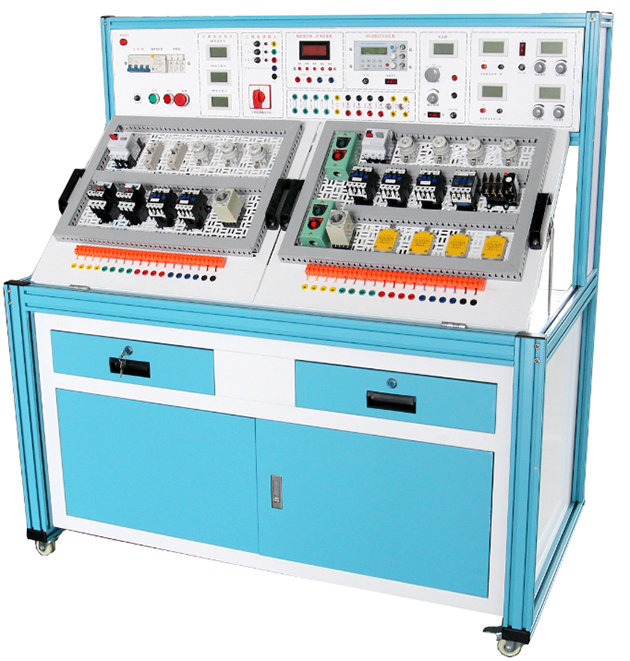

MY-33F 工业电气自动化及电工技能考核实训平台

一、产品概述
工业电气自动化及电工技能考核实训平台,工业电气自动化及电工技能考核实训装置,工业电气自动化及电工技能考核实训设备主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。
二、技术指标：
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜1.5KVA
4、重量：约100Kg
5、外形尺寸：1480×700×1300mm
6、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
三、基本配置及功能
（一）电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。整个实训室配备一台教师总控制系统，可以分控每一个学生台。
（二）主控功能板配备资源
1、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
(3) 低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
(4) 双路稳压电源，二路输出电压均为0～30V，由电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压:<5mV。
2、恒流源：0-200mA连续可调，数字表显示，开路保护。
3、全功能DDS函数信号源
A.高频率分辨率：0.01Hz B.高频率精确度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精确可调 E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制 G.外部频率测量 H..预设频率存储、调入功能 I. 输出衰减，由两个"衰减"按键选择。
技术指标：
A.主输出波形正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%
D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz
4、外测量功能：
频率范围：1Hz-60MHz 开关（内测/外测）转换。信号幅度：0.5Vpp-20Vpp 外计数范围：0-4294967296
存储和调入：具有10组参数存储与调出的功能。
5、功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），可储存15组数据，供随时查阅。
（三）实训台
要求整体采用欧标工业铝型材框架，经过数控机械精加工成型，外表面静电氧化处理，实训台连接件采用欧标标准连接件组合，完全贴合设计，外形时尚美观，经久耐用。实训台配元件储存柜，储存柜底部采用带刹车的万向轮，移动和固定两相宜。
实训操作面要求：采用型材框架，内置实训模块安装平台，连接实训台与电源控制屏，与实训台形成36度斜面，可根据实训要求，开合及提升，采用升降支撑柱，精准控制开启角度。
操作面下方中部配置2个元件工具抽屉，采用静音三节滑轨，下部配有双开门存储柜，优质钢板制作。
网孔板挂件：2块每块尺寸700X620mm采用钣金冲压而成，喷塑烤漆，挂放实训操作面上。
四、主要配置表

序号	名称	型号与规格	数量
1	实训平台	外形尺寸：1480mm×700mm×1300mm；材料：欧标工业铝型材框架	1台
2	电脑推车	尺寸约：603mm×490mm×1200mm工业铝型材结构，带背网	1台
3	PLC主机	机架UR2，9 槽6ES7400-1JA01-0AA0	1台
4		电源模块PS 407AC 115/230V；4A 6ES7407-0DA02-0AA0	1台
5		CPU 416-2，5.6 MB，30ns 6ES7416-2XN05-0AB0	1台
6		SM 421 数字量输入模块光隔离，32 DI，24VDC 6ES7421-1BL01-0AA0	1台
7		SM 422 数字量输出模块光隔离，32 DO 24V DC，0.5A 6ES7422-1BL00-0AA0	1台
8		SM 431 模拟量输入模块光隔离，8 AI 13 BIT 分辨率，U/I. 6ES7431-1KF00-0AB0	1台
9		SM 432 模拟量输出模块光隔离，8AO 13BIT 分辨率，U/I. 6ES7432-1HF00-0AB0	1台
10		存储卡Flash EPROM 1 MB 6ES7952-1KK00-0AA0	1块
11		前连接器	4只
12	变频器	西门子MM420 0.37KW	1台
13	触摸屏	昆仑通泰7寸彩屏TPC7062KX	1台
14	PLC实训模块1	抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光	1块
15	PLC实训模块2	自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机	1块
16	PLC实训模块3	机械手控制/自控成型机/加工中心	1块
17	PLC实训模块4	四层电梯/基础实验/中间继电器	1块
18	低压断路器	DZ108-20/10	1只
19	螺旋式保险盒	RL1-15/3A	3只
20	直插式保险盒	RT14-20/2A	2只
21	交流接触器	CJX2-0910	3只
22	辅助触头	F4-22	3只
23	热继电器	R16B-20/3	1只
24	通电延时时间继电器	ST3PA-B/380V（0-60S）	1只
25	时间继电器座	PF-083A	1只
26	3H铁壳按钮		2只
27	行程开关	LX19-222	2只
28	行程开关	LX19-001	2只
29	倒顺开关	K03-15	1只
30	电工连线	0.5平	2盘
31	大功率电阻		3只
32	二极管		1只
33	接线端子排	TB-2512	5只
34	G形导轨		1只
35	走线槽		2米
36	螺丝		90个
37		三相异步电动机（380V，单速）	1台
38		三相异步电动机（380，单速带离心开关）	1台
39		三相双速异步电动机	1台
40	工具	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把;压线钳1把(HS-06WF);插针1包 (E1008)	1套

五、设备需完成的实训项目
1)与、或、非逻辑功能实训
2)定时器功能实训
3)计数器功能实训
4)传送指令功能实训
5)数据移位指令功能实训
6)算术运算指令功能实训
7)电机控制实训
8) 抢答器控制
9)音乐喷泉控制
10)装配流水线控制
11)交通信号灯控制
12）自动供水控制
13）天塔之光控制
14)自动送料装车/四节传送带控制
15)多种液体混合装置控制
16)自动售货机控制
17)自控轧钢机控制
18)邮件分拣机控制
19)四层电梯控制
20）机械手控制
21）自控成型机控制
22）加工中心控制
23）PLC认知实训
24)PLC控制状态转移、分支功能实训
25)PLC控制数据处理指令功能实训
26)PLC控制微分、位操作功能实训
27)PLC控制艺术彩灯造型的PLC
28)PLC控制三相鼠笼式异步电动机点动控制和自锁控制
29)PLC控制三相鼠笼式异步电动机联动正反转控制
30)PLC控制三相鼠笼式异步电动机自动往复控制
31)PLC控制三相鼠笼式异步电动机Y/△转换起动控制
32)PLC控制三相异步电动机串电阻降压起动控制
33)PLC控制三相异步电动机能耗制动控制
34)三相异步电动机直接起动、停车的控制电路连接；
35)接触器联锁的三相交流异步电动机正、反转控制电路的连接；
36)按钮联锁的三相交流异步电动机正、反转控制电路的连接；
37)按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
38)万能转换开关控制三相异步电动机的正反转；
39)三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
40)三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
41)定子绕组串联电阻启动控制电路的连接；
42)三相交流异步电动机能耗制动控制电路的连接；
43)三相交流异步电动机反接制动控制电路的连接；
44)多台（3台及以下）电动机的顺序控制电路的连接
45)电动机的往返行程控制电路的连接；
46)三相交流异步电动机既能点动，又能连续转动的控制电路连接；
47)两地控制电路的连接；
48)按钮切换的双速电动机调速控制电路的连接；
49)时间继电器切换的双速电动机调速控制电路的连接；
50)离心开关配合的反接制动控制电路的连接；
51)变频器面板功能参数设置和操作实训；
52)变频器对电机点动控制、启停控制；
53)电机转速多段控制；
54)工频、变频切换控制；
55)基于模拟量控制的电机开环调速；
56)基于面板操作的电机开环调速；
57)变频器的保护和报警功能实训；
58)基于PLC的变频器开环调速；
59)触摸屏的参数设置；
60)触摸屏的编程；
61)触摸屏、PLC、变频器的综合实训；

友情提示：
1、设备验收：各采购单位收货时请检查工业电气自动化及电工技能考核实训平台的货品外观，核实本设备的数量及配件，拒收处于受损状态的工业电气自动化及电工技能考核实训平台；
2、设备质保：茂育将为各采购单位提供工业电气自动化及电工技能考核实训平台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对工业电气自动化及电工技能考核实训平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致工业电气自动化及电工技能考核实训平台的选型错误或购买设备数量错误，造成工业电气自动化及电工技能考核实训平台的退换货要求，将不被接受；
4、设备货期：工业电气自动化及电工技能考核实训平台发货期为参考值，如您需要了解工业电气自动化及电工技能考核实训平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对工业电气自动化及电工技能考核实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工业电气自动化及电工技能考核实训平台的技术咨询。
