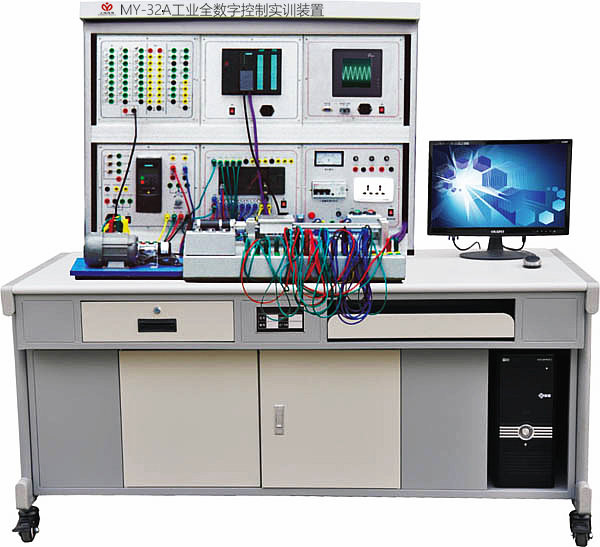

工业全数字控制实训装置,工业全数字控制实训设备,工业全数字控制实训平台是集PLC，变频器，触摸屏，PROFIBUS－DP工业现场总线及相关的机械（控制对象）为一体的自动化综合实训平台。从基础入门到高级培训，都可以在此实训台上轻松完成。可以完成多种复杂精确机械运动控制，主要包括计算机、PLC、触摸屏、变频器和机械运动仿真模块。
一、产品概述：
工业全数字控制实训装置,工业全数字控制实训设备,工业全数字控制实训平台是集PLC，变频器，触摸屏，PROFIBUS－DP工业现场总线及相关的机械（控制对象）为一体的自动化综合实训平台。从基础入门到高级培训，都可以在此实训台上轻松完成。可以完成多种复杂精确机械运动控制（需选择配件），主要包括计算机、PLC、触摸屏、变频器和机械运动仿真模块。
注：本实训装置中的PLC、变频器、触摸屏可由学校具体选择，建议选用S7系列
二、技术参数：
1、输入电源：三相五线 380 VAC±10% 50 Hz；
2、工作温度：0℃～40℃；
3、环境湿度：≤90%（40℃）；
4、外形尺寸：1600mm×700mm×1650mm
5、实验桌材料：达到防火、防水、防震、耐磨的要求，材质符合国家环保要求；
6、整机容量：≤1 kVA；
7、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、装置的功能：
1、可以完成的实训项目有：
1）S7－300编程练习；
2）S7－200编程练习；
3）触摸屏技术实训；
4）丝杠传动控制；
5）PPI通信；
6）变频器与PLC通信实训；
7）变频器技术综合实训；
8）触摸屏、变频器、PLC综合实训；
2、通过扩展仿真实训模块（需选择下列配件），还可以完成的实训项目有：
1）三相电机顺序控制；
2）步进电机控制；
3）交通灯控制；
4）铁塔之光；
5）四层电梯控制；
6）电镀生产线控制；
7）水塔水位自动控制；
8）自控成形机；
9）多种液体自动混合；
10）自动送料装车；
11）自动轧钢机；
12）邮件分拣机；
13）全自动洗衣机等。
注：以上配件是否需要，请学校在选购中说明。
四、实训装置的配置：
1、西门子S7－300系列PLC CPU314C－2DP，24 V供电；带PROFIBUS－DP接口；集成I/O，24入/16出；4路模拟量输入/2路模拟量输出；
2、西门子S7－200系列PLC CPU224 DC/DC/DC，晶体管输出；24点I/O口，14入/10出；
3、西门子变频器：MM420 0.37 kW；带485通信接口；220 V单相电源输入；
4、西门子触摸屏：触摸屏TP170B；
5、仿真实训系统；
6、运动控制实训装置：小车运动控制实训模型；本实训装置采用标准接口，学校还可根据要求选择配件，例如水位控制实训装置、恒压供水实训装置等；
7、实验台操作面板：PLC和变频器的输入输出点均引到实验台面板上，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，方便实验接线。包括各种按钮、指示灯、继电器等，配置电位器，可模拟传感器的输入信号，方便学生自行设计实验。
8、配套温度及压力两种模拟量实训模块，可进行数据采集实训。
9、计算机：配备品牌计算机一台。（自配）
友情提示：
1、设备验收：各采购单位收货时请检查工业全数字控制实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的工业全数字控制实训装置；
2、设备质保：茂育将为各采购单位提供工业全数字控制实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对工业全数字控制实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致工业全数字控制实训装置的选型错误或购买设备数量错误，造成工业全数字控制实训装置的退换货要求，将不被接受；
4、设备货期：工业全数字控制实训装置发货期为参考值，如您需要了解工业全数字控制实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对工业全数字控制实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工业全数字控制实训装置的技术咨询。
