PLC可编程变频调速技术实训装置,PLC可编程变频调速技术实训设备,PLC可编程变频调速技术实训平台是专为目前各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，该设备集PLC编程控制器、变频控制、工控组态软件、仿真教学软件、实验挂箱于一体，综合性强、功能齐全，做到一机多用、资源共享。可完成PLC编程控制器、变频调速技术课程的相关教学实训。是大中院校及中职理想的实验设备。

[规格型号]：MY-24A

[产品名称]：PLC可编程变频调速技术实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

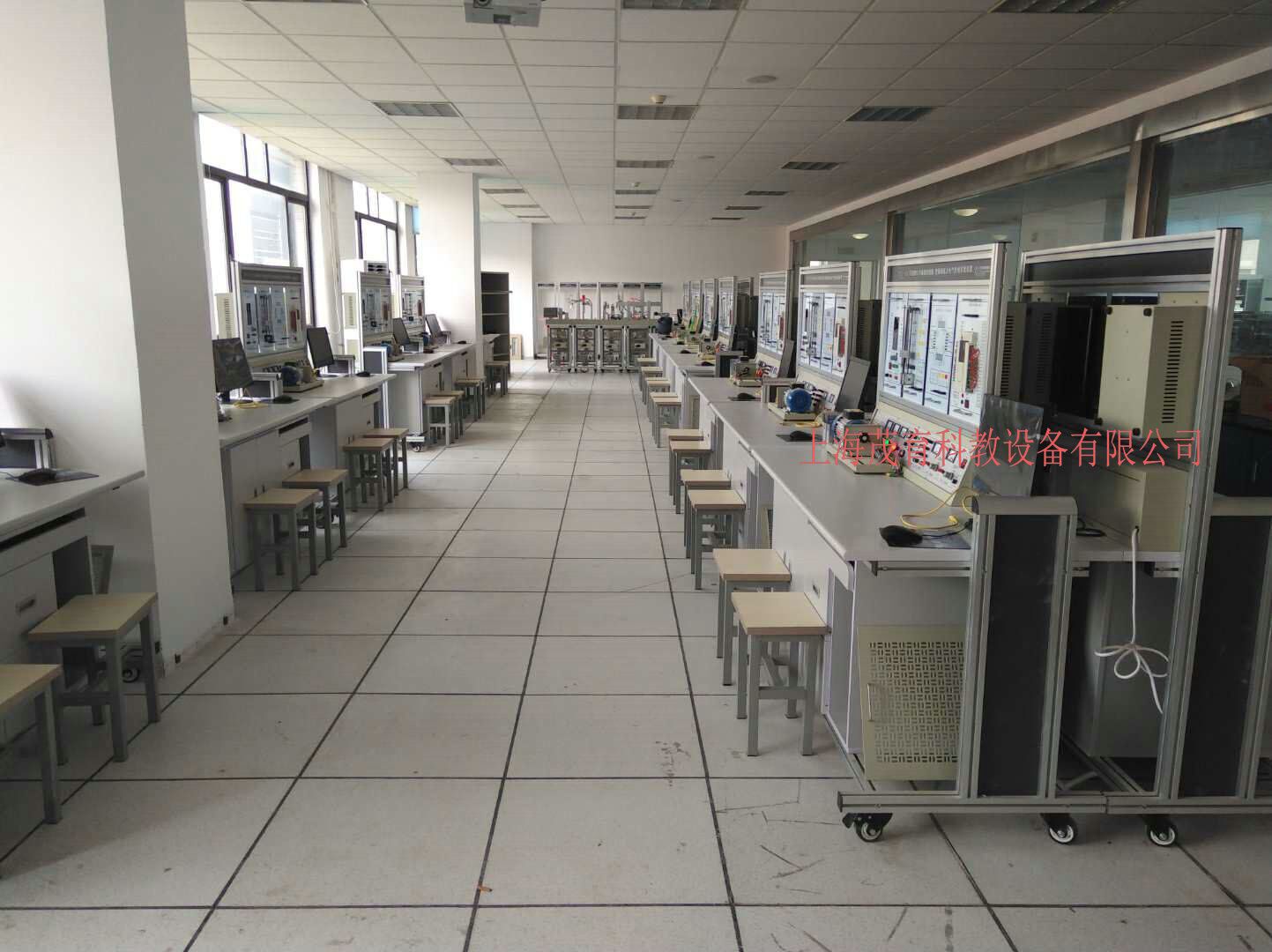

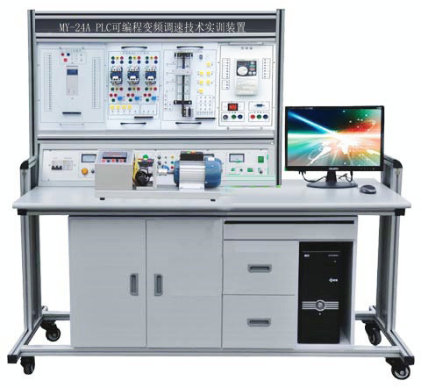

MY-24A PLC可编程变频调速技术实训装置

一、产品概述：
PLC可编程变频调速技术实训装置,PLC可编程变频调速技术实训设备,PLC可编程变频调速技术实训平台是专为目前各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，该设备集PLC编程控制器、变频控制、工控组态软件、仿真教学软件、实验挂箱于一体，综合性强、功能齐全，做到一机多用、资源共享。可完成PLC编程控制器、变频调速技术课程的相关教学实训。是大中院校及中职理想的实验设备。
二、实训装置特点：
1、装置采用组件多结构：更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法：PLC主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学：采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
三、实训装置构成：
（一）PLC部分
1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置
2．PLC可编程控制器实训装置(挂箱规格：40×24×6 cm)

1）PLC001 交通信号灯PLC自动控制
2）PLC002 搅拌器的PLC自动控制
3）PLC003 LED数码管显示PLC自动控制（实物）
4）PLC004 四层电梯的PLC自动控制（实物）
5）PLC005 加工中心刀具库选择控制（实物）
6）PLC006 艺术彩灯造型的PLC控制
7）PLC007 电机的自动控制（实物）
8）PLC008 步进电机的PLC控制（实物）
9）PLC009 模拟电视发射塔
10）PLC010 自动送料装车系统

11）PLC011 自动售货机
12）PLC012 自动成型系统
13）PLC013 水塔自动供水系统
14）PLC014 邮件自动分拣系统
15）PLC015 自动洗衣机系统
16）PLC016 电镀系统
17）PLC017 继电器控制（一）
18）三相鼠笼电动机
19）基础实验装置

3、PLC可编程控制器操作桌
4、编程应用软件
5、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
6、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。
8、电脑或手持编程器（用户自备）
（二）频率调速部分：配备三菱FR-S520变频器及相关接口附件。
（三）电机导轨及光电编码器一套
（四）三相异步电动机180W 1台
四、技术性能：
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、PLC可编程控制器：：三菱FX1N40–40mR（输入24点，输出16点），
4、重量：100Kg
5、外形尺寸：160×75×150 cm
五、基本实验项目：
（一）PLC部分
1）与、或、非逻辑功能测试
2）定时器、计数器功能测试
3）跳转、分支功能训练
4）移位寄存器测试
5）数据处理功能训练
6）微分、位操作测试
7）交通信号灯PLC自动控制
8）搅拌器的PLC自动控制
9）LED数码官显示PLC自动控制
10）四层电梯的PLC自动控制
11）加工中心刀具库选择控制
12）艺术彩灯造型的PLC控制
13）电机的自动控制
14）步进电机的PLC控制
15）模拟电视发射塔实验
16）自动送料装车系统控制
17）自动售货机
19）水塔自动供水控制系统
18）自动成型训练
21）自动洗衣机控制系统模拟训练
20）邮件自动分拣
22）电镀过程控制
23）三相鼠笼式异步电动机点动控制和自锁控制(实物)
24）三相鼠笼式异步电动机联动正反转控制(实物)
25）三相鼠笼式异步电动机带延时正反转控制(实物)
26）三相鼠笼式异步电动机Y/△转换起动控制(实物)
27）MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28）针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
（二）PLC变频调速综合部分;
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速
7、基于外部模拟量（电压/电流）控制方式的变频调速
8、瞬时停电启动控制
9、PID变频调速控制
10、PLC控制变频器外部端子的电机正反转
11、PLC控制变频器外部端子的电机运行时间控制
12、基于PLC数字量控制方式的多段调速
13、基于PLC数字量控制变频开环调速
14、基于PLC通信方式的的变频器开环调速
15、变频器恒压供水系统的模拟
六、配置表：

序号	名称	型号	数量	单位
1	PLC主机	三菱FX1N40–40mR（输入24点，输出16点）	1	台
2	三菱通讯电缆	三菱通讯电缆	1	条
3	PLC实训挂箱（面板为整块敷铜板经特殊工艺加工能而成，因而连线少，接触可靠，故障率低，美观大方，后盖用工程塑料注塑一次成型，工艺先进）	交通信号灯的PLC控制	1	块
		搅拌器的PLC自动控制	1	块
		LED数码管PLC控制	1	块
		四层电梯的PLC控制	1	块
		加工中心刀具库选择控制	1	块
		艺术彩灯的PLC控制	1	块
		电机的自动控制	1	块
		步进电机的PLC控制	1	块
		基础实验	1	块
		水塔自动控制	1	块
		洗衣机自动控制	1	块
		邮件分检系统	1	块
		自动售货机	1	块
		自动成型系统	1	块
		模拟电视发射塔	1	块
		自动送料装车系统	1	块
		电镀自控系统	1	块
		交流接触器实验挂箱	1	块
		变频器实验挂箱（三菱FR-D720 0.4K）	1	块
4	电机导轨	220V 180W三相电机含编码器	1	台
5	三相电机	380V180W三相电机	1	台
6	软件	仿真教学软件	1	套
		工控组态软件
		演示板原程序及编程软件
7	学生桌	学生桌及实验屏	1	套
8	说明书	PLC实验指导上册	1	册
8	说明书	PLC实验指导下册	1	册
9	连接导线	红色100CM Φ2	30	条
		黑色100CM Φ2	2	条
		系统排线 50P	1	条
		叠插式安全护套线	20	条
10	网线	每张桌子	4	米

友情提示：
1、设备验收：各采购单位收货时请检查PLC可编程变频调速技术实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的PLC可编程变频调速技术实训装置；
2、设备质保：茂育将为各采购单位提供PLC可编程变频调速技术实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对PLC可编程变频调速技术实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致PLC可编程变频调速技术实训装置的选型错误或购买设备数量错误，造成PLC可编程变频调速技术实训装置的退换货要求，将不被接受；
4、设备货期：PLC可编程变频调速技术实训装置发货期为参考值，如您需要了解PLC可编程变频调速技术实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对PLC可编程变频调速技术实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关PLC可编程变频调速技术实训装置的技术咨询。
