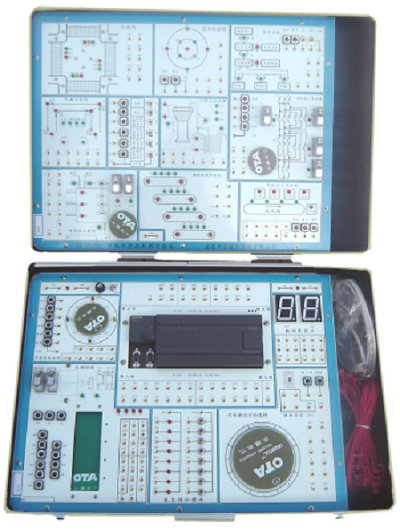

PLC可编程控制器实验箱,PLC可编程控制器实验装置,PLC可编程控制器实验设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、PLC可编程控制器实验箱,PLC可编程控制器实验装置,PLC可编程控制器实验设备实验箱特点：
1、PLC主机采用三菱FX3GA-40MR-CM可编程控制器，功能上完全满足目前高等院校的PC教学要求。
2、采用模块化设计，包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。也可根据用户要求，更改不同的实验模块。
3、较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性。
（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；
（2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；
（3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验。
4、实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
5、在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。
6、配备MCGS工控组态软件，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。
7、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。
二、技术性能:
1、输入电源：AC：220V 50HZ，有漏电保护开关
2、工作环境温度：-10-55℃ 相对湿度：<85%(25℃)
3、主机：三菱FX3GA-40MR-CM输入24点、输出：16点；
4、输出24V、2A。过流、过载、过压保护
三、实验内容:
可完成六类指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
可完成十三个模块控制实验项目：
1、交通信号灯的自动控制
2、机械手的自动控制
3、加工中心刀库捷径方向选择控制 [转盘的转动由步进电机控制（步进电机由单片机控制），转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]
4、驱动步进电机的控制
5、舞台艺术灯饰的控制
6、四层电梯的控制（有实物电机控制，可以动态观察电梯的运行过程）
7、LED数码管显示控制实验
8、交流电机Y/Δ形起动的控制（电机通过小直流电机模拟转动）。
9、液体混合装置的自动控制（搅拌机通过小直流电机模拟转动）。
10、水塔水位俱自动控制
11、四级传送带的模拟运行
12、邮件分拣系统的模拟运行
13、装配流水线控制：
实验箱配合指导书可撑握下列指令的应用,清单如下：
基本指令：
1、取指令；2、取反指令；3、与指令；4、与非指令；5、或指令；6、或非指令；7、输出指令；8、求反输出指令；9、电路块与指令；10、电路块或指令；11、定时器指令；12、计数器指令；
功能指令：
1、空操作指令；2、结束指令；3、互锁指令；4、互锁清除指令；5、跳转指；6、跳转结束指令；7、锁存指令；8、前沿微分指令；9、后沿微分指令；10、逐位移位指令；11、通道移位指令；12、高速定时器指令；13、可逆计数器指令；14、通道数据比较指令；15、数据传送指令；16、数据求反传送指令；17、置位进位位指令；18、复位进位位指令；19、加法指令；20、减法指令；21、乘法指令；22、除法指令；23、十进制数转换为二进制数指令；24、 二进制数转换为十进制数指令；25、译码指令；26、编码指令等。
几个基本电路的编程：
常用启动/停止电路
延时接通/断开电路（计数器的应用）
闪烁电路
移位寄存器的应用
实验箱配有实验指导书,连接线,下载电缆等附件,免费提供软件及实验程序。
四、配置指南：
|
序号 |
名 称 |
型号 |
类型 |
备注 |
|
|
1 |
PLC实验箱（三菱FX3G-40MR-CM) |
MY-235B |
必配 |
|
|
|
2 |
三菱PLC编程电缆 |
SC-09 |
必配 |
|
|
|
3 |
导线 |
KT2ABD53 |
必配 |
若干 |
|
|
下面用户自配： |
|
4 |
三菱RS485通信模块 |
FX2N-485-BD |
选配 |
485工控组网用 |
（可以代购） |
|
5 |
接口转换器 |
232/485 |
选配 |
485工控组网用，教师机用，每批次一个 |
（可以代购） |
|
6 |
电话线 |
4芯 |
选配 |
4852控组网现场布线用，每台10米 |
（可以代购） |
|
7 |
仪器配置：PC机（可以代购） |
友情提示：
1、设备验收：各采购单位收货时请检查PLC可编程控制器实验箱的货品外观，核实本设备的数量及配件，拒收处于受损状态的PLC可编程控制器实验箱；
2、设备质保：茂育将为各采购单位提供PLC可编程控制器实验箱说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对PLC可编程控制器实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致PLC可编程控制器实验箱的选型错误或购买设备数量错误，造成PLC可编程控制器实验箱的退换货要求，将不被接受；
4、设备货期：PLC可编程控制器实验箱发货期为参考值，如您需要了解PLC可编程控制器实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对PLC可编程控制器实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关PLC可编程控制器实验箱的技术咨询。
