PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置,PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MY-29B

[产品名称]：PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

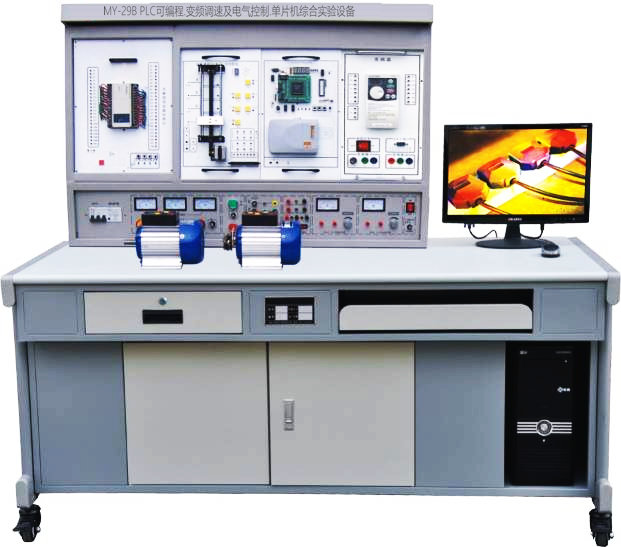

MY-29B 网络型PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置

一、产品概述：
PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置,PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训设备集单片机、变频控制、PLC编程逻辑控制器、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全，做到一机多用、资源共享、便于管理，大大节省实验室。可完成单片机、PLC编程控制器、变频调速技术课程的相关教学实训。是大中院校及中职理想的实验设备。
二、实训装置特点：
1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2、双端口接线法：PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5、组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。
8、51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。
三、技术性能：
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、装置容量：300VA
4、重量：160Kg
5、外形尺寸：168×70×150 cm3
四、实训装置构成
（一）交流电源控制功能板
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压电源输出（数显）
D．+5V/1A直流稳压电源输出（数显）
E．±12V/1A直流稳压电源输出（根据装置需求而定）
（二）控制屏：正面大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。
（三）实验桌：钢木结构
（四）MY-01 PLC主机实验组件：
1、三菱FX1N-40mR-001 AC/DC/继电器，内置数字量I/O（24路开关量输入，16路继电器输出）。
2、FX0N-3A模拟量模块（2路模拟量输入，1路模拟量输出）。
3、FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。
（五）MY-02继电接触器控制实验挂箱（一）：提供交流接触器、热继电器各2只，模拟灯泡1只，控制按钮3只。
（六）MY-03继电接触器控制实验挂箱（二）：提供交流接触器2只，时间继电器1只，能耗制动变压器、整流二极管、大功率电阻等。
（七）MY-04 触摸屏实验挂箱：7英寸昆仑通态。
（八）MY-05 变频器实验挂箱选用三菱D720S 0.4KW
（九）温度闭环控制挂箱
（十）A/D及D/A转换挂箱
（十一）PLC001 交通信号灯PLC自动控制实验挂箱
（十二）PLC002 搅拌器的PLC自动控制实验挂箱
（十三）PLC003 LED数码管显示PLC自动控制实验挂箱（实物）
（十四）PLC004 四层电梯的PLC自动控制实验挂箱（实物）
（十五）PLC005 加工中心刀具库选择控制实验挂箱（实物）
（十六）PLC006 艺术彩灯造型的PLC控制实验挂箱
（十七）PLC007 电机的自动控制实验挂箱（实物）
（十八）PLC008 步进电机的PLC控制实验挂箱（实物）
（十九）PLC009 模拟电视发射塔实验挂箱
（二十）PLC010 自动送料装车系统实验挂箱
（二十一）PLC011 自动售货机实验挂箱
（二十二）PLC012 自动成型系统实验挂箱
（二十三）PLC013 水塔自动供水系统实验挂箱
（二十四）PLC014 邮件自动分拣系统实验挂箱
（二十五）PLC015 自动洗衣机系统实验挂箱
（二十六）PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机 380V Y /△接法 2台
（二十八）基础实验挂箱
五、实验内容

1．与、或、非逻辑功能实验 2．定时器、计数器功能实验 3．跳转、分支功能实验 4．移位寄存器实验 5．数据处理功能实验 6．微分、位操作实验 7．A/D、D/A转换 8．交通信号灯PLC自动控制实验 9．搅拌器的PLC自动控制实验 10．LED数码官显示PLC自动控制实验 11．四层电梯的PLC自动控制实验 12．加工中心刀具库选择控制实验 13．艺术彩灯造型的PLC控制实验 14．电机的自动控制实验 15．步进电机的PLC控制 16．模拟电视发射塔实验实验 17．自动送料装车系统控制实验 18．自动售货机实验 19．自动成型实验 20．水塔自动供水控制系统实验 21．邮件自动分拣实验 22．自动洗衣机控制系统模拟实验	23．电镀过程控制实验 24．触摸屏的基本指令演示 25．触摸屏的LED数码显示控制 26．触摸屏控制的三相鼠笼异步电机变频调速控制 27．变频器功能参数设置与操作实验 28．触摸屏的温度PID控制 29．三相异步电机的变频开环调速实验 30．基于PLC通信方式的变频器开环调速 31．基于PLC通讯方式的变频器闭环调速 32．基于PLC模拟量方式的变频器闭环调速 33．三相鼠笼异步电机点动控制 34．三相鼠笼异步电机具有自锁的正转控制线路 35．三相鼠笼异步电机联锁的正反转控制 36．三相鼠笼异步电机带延时正反转控制 37．三相鼠笼异步电机Y/△转换起动控制 38．接触器控制串电阻起动控制线路 39．延时控制串电阻降压起动线路 40．C620车床电气控制线路 41．MCGS组态棒图实验教学 42．对以上任何实验进行动态跟踪教学实验 43．学生自行编辑组态棒图进行实验
（2）单片机实验内容MCS-51单片机实验软件实验外部数据存储器扩展
实验一　清零程序实验二　拆字程序实验三　拼字程序实验四　数据区传送子程序实验五　数据排序实验实验六　查找相同数个数实验七　无符号双字节快速乘法子程序	实验八　多分支程序实验九　脉冲计数（定时/计数实验）实验十　电脑时钟（定时器、中断器综合实验）实验十一　二进制转换到BCD 实验十二　二进制转换到ASCII 实验十三　八段数码管显示实验十四　键盘扫描显示实验
硬件实验：自搭接硬件电路实验提示实验一　P1口亮灯实验实验二　P1口转弯灯实验实验三　P3.3输入，P1口输出实验四　工业顺序控制（中断控制）实验五　8255 A.B.C输出方波实验六　8255 PA口控制PB口实验七　8255控制交通灯实验八　简单I/O口扩展实验实验九　A/D转换实验实验十　D/A输出方波实验十一　电子音响	实验十二　继电器控制实验十三　步进电机实验实验十四　8253方波实验十五　串并转换实验实验十六　外部存储器扩展实验实验十七　MCS-51串行口应用实验㈠——双机通信实验十八　MCS-51串行口应用实验㈡——与PC机通信实验十九　温度闭环控制实验二十　小直流电机调速实验实验二十一外部中断（急救车与交通灯）
8088/8086系列微机实验：软件实验实验一　清零程序实验二　拆字程序实验三　拼字程序实验四　数据区移动实验五　数据排序实验实验六　找“零”个数	实验七　32位二进制乘法实验八　多分支程序实验九　显示子程序实验十　键盘扫描显示实验实验十一　二进制转换到BCD 实验十二　二进制转换到ASCII
硬件实验：自搭接硬件电路实验提示实验一　8255并行口实验㈠：A.B.C口输出方波实验二　8255并行口实验㈡：PA口控制PB口实验三　8255并行口实验㈢：控制交通灯实验四　简单I/O口扩展实验五　A/D转换实验实验六　D/A转换实验㈠：输出方波实验七　D/A转换实验㈠：输出锯齿波实验八　8259中断控制器实验	实验九　定时／计数器：8253方波实验十　继电器控制实验十一　8251串行通信实验㈠：自发自收实验十二　8251串行通信实验㈡：与PC通信实验十三　步进电机控制实验十四　小直流电机调速实验实验十五　温度闭环控制实验十六　音频驱动实验
MCS-96单片机实验：软件实验实验一　清零程序实验二　拆字程序实验三　拼字程序实验四　数据区传送子程序实验五　数据排序实验实验六　查找相同数个数实验七　无符号双字节快速乘法子程序实验八　多分支程序实验九　定时器1实验——定时中断实验十　定时器T1和T2同时产生中断	实验十一　80C196外部中断实验实验十二　80C196软件方法产生中断实验十三　利用HSI测脉冲宽度实验十四　利用HSI测量单脉冲宽度实验十五　利用HSO产生单脉冲实验十六　利用HSO产生连续脉冲实验十七　软件定时器实验十八　80C196 A/D转换实验实验十九　利用80C196的PWM产生各种波形实验二十　二进制转换到BCD进制转换到ASCII
硬件实验：自搭接硬件电路实验提示实验一　P1口亮灯实验实验二　P1口转弯灯实验实验三　P2.6输入，P1口输出实验四　工业顺序控制实验五　8255 A.B.C输出方波实验六　8255 PA口控制PB口实验七　8255控制交通灯实验八　简单I/O口扩展实验实验九　A/D转换实验	实验十　D/A输出方波实验十一　继电器控制实验十二　8253方波实验十三　80C196串行口实验实验十四　LED七段数码管显示实验实验十五　键盘显示综合实验实验十六　音频驱动实验实验十七步进电机实验实验十八　直流电机实验实验十九　外部中断（急救车与交通灯）

友情提示：
1、设备验收：各采购单位收货时请检查PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置；
2、设备质保：茂育将为各采购单位提供PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置的选型错误或购买设备数量错误，造成PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置的退换货要求，将不被接受；
4、设备货期：PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置发货期为参考值，如您需要了解PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关PLC可编程控制器、变频调速、电气控制及单片机实验开发系统综合实训装置的技术咨询。
