单片机实训与毕业设计开放式训练系统,单片机实训与毕业设计开放式训练系统实训台,单片机实训与毕业设计开放式训练系统实训装置是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、产品概述：
依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关“数字电子”、“模拟电子”、“单片机应用技术”、“高频电子”及“无线电技术”通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用多媒体教学、网络教学及情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。
单片机实训与毕业设计开放式训练系统,单片机实训与毕业设计开放式训练系统实训台,单片机实训与毕业设计开放式训练系统实训装置采用3边弧形工作岛设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，面板采用一次成型轻触式高档面板，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易 。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。
二、技术参数：
1、工作电源：三相五线 AC380V±5% 50Hz
2、安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
3、额定功率：2KW
4、环境温度：-10℃～40℃
5、相对湿度：≤85%
6、外形尺寸：2500mm（直径）×775mm（高）；
电子创新：便携式
三、产品结构：

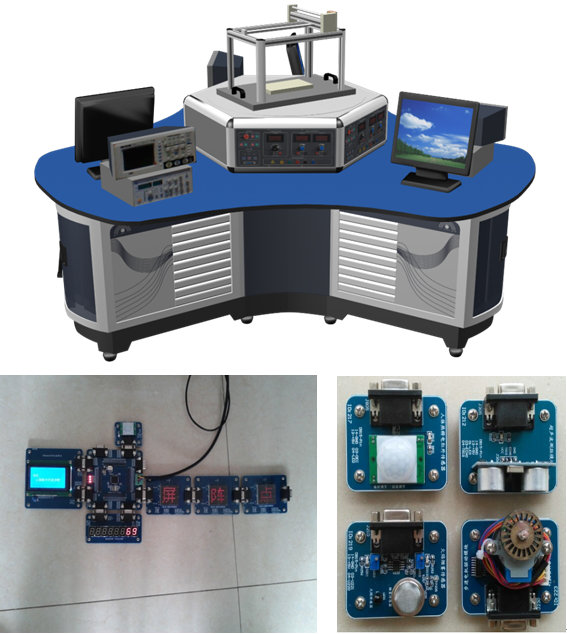

1、技能工作岛由三边形工作台、六边形电源控制屏及典型工作任务组成，能同时容纳6名学生在设备上进行操作。
2、三边形工作台：桌体采用§1.5mm厚的优质鞍钢盒装钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。工作台分三边六工位设计，每工位设置有弧面双开门式存储柜及键盘支架，可放置计算机主机，，工位与工位之间采用圆弧形过渡板连接。桌面为三边形结构，采用25mm厚的实芯理化板，外表面贴防火板，经数控设备铣削加工成型，桌边倒圆弧处理，美观安全。工作台直径为2500mm，高度按人体工程学要求设计，为755mm。
3、六边形电源控制屏：电源控制屏采用六边形结构，与工作台相对应。框架采用30 R的半圆形铝型材经过专用连接件组装，顶面与底面采用§1.2mm厚的优质钢板连接。六个作业面均配置有实训电源及接口控制系统，控制面板按键为薄膜轻触式设计，具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边，内置有直径为850mm的多角度公共操作平台，公共操作平台能360°旋转，能做120°定位，平台顶板采用10mm厚的铝板加工成型，能载重约60Kg的典型工作任务。
四、总体要求
1、电子实训与毕业设计开放式训练系统，要求由电子模块、便携式实验箱和模块储存柜、开发工具等四部分组成。
2、*电子积木式拼接方式，可进行软连接和硬连接。
3、模块接口统一、协议统一。
4、功能电路及器件符合工业标准。
5、便携式实验箱要方便学生携带的，学生可以将自己选做的电子模块存放在便携式实验箱中，模块储存柜按需求数量定制，以存放闲置的电子模块。
五、硬件配置及指标
1、基础硬件配置
MS51单片机模块
STM32单片机模块
LCD12864点阵液晶模块
LED16X16点阵模块
八位数码管模块
独立键盘与矩阵键盘模块
RS232通信模块
USB接口模块
火焰传感器模块
烟雾传感器模块
超声波传感器模块
光敏传感器模块
人体热红外传感器模块
温湿度传感器模块
声音传感器模块
继电器模块
直流电机模块
步进电机模块
交通灯模块
2.4G射频收发模块
Wifi模块
GSM/GPRS模块
时钟模块
语音播放模块
功放模块
储存器模块
接口引脚转接模块
2、综合硬件模块
AVR单片机模块
EPM240逻辑模块
RS485总线通信模块
CAN总线通信模块
震动传感器模块
三轴加速度/角速度传感器模块
颜色传感器模块
霍尔传感器模块
三轴磁场传感器模块
空气质量传感器模块
电流传感器模块
旋转编码器模块
RFID模块
高速AD模块
高速DA模块
六、通用工具
51仿真器
USB接口，DIP40镀金插针。
兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、随时查看寄存器、变量、内存，支持全速运行时暂停按钮，可仿真各种51指令兼容单片机。内部最大仿真时钟24MHZ，程序存储器64K，仿真的同时已烧好代码，系统可脱机运行。
51编程器
支持AT89S51、AT89S52
支持：AT90can128 AT90can32等；
Attiny11 Attiny12 Attiny13等
Atmega128 Atmega32 Atmega64 Atmega8等；
USB接口
AVR仿真器编程器
USB接口，带0.5A可恢复保险丝，支持5V/3.3V工作电压；
仿真固件可升级，支持AVRstudio软件。
支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)。
JLINK仿真器编程器（用于STM32）
USB2.0接口
支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4内核；
支持Serial Wire Debug (SWD）；
支持Serial Wire Viewer (SWV)；
可与 IAR Workbench、Keill，ADS，RVDS无缝集成；
支持1.2V-5V目标板电压；20pin与SWD接口转接板
支持WIN2000/XP/VISTA/7等
FPGA/CPLD编程器USB-Blaster
USB接口
稳定支持SignalTap II 嵌入式逻辑分析仪功能；
支持ALTERA 公司全系列器件；
支持三种下载模式：AS、PS和JTAG；
七、便携式实验箱
尺寸：60*45*30mm
电源：三路电源12V、-12V、5V
5V不低于3A
12V不低于2A
八、存储柜:尺寸：按学校订购数量定制
九、训练内容
简易交通灯控制系统
键盘拨号显示器
秒表计时器
简易计算器
RS232计算机串口通信控制小灯开关系统
综合报警系统
基于超声波的倒车雷达测试显示系统
基于超声波的水位测试显示系统
步进电机调速显示系统设计
直流电机测速显示系统设计
有人光控智能小灯控制系统
基于DS18B20的温度数码管显示器
基于DHT11的温湿度度数码管显示器
*14.环境测试仪段码管显示
15.LED点阵屏字幕显示设计
16.LED点阵屏公交站名显示设计
17.LCD12864液晶显示器设计
18.三级菜单键盘设计
19.环境测试仪LCD12864液晶显示
20.数字电子日历系统设计
*21.带上下限报警的温湿度系统设计
22.出租车计价器
23.基于CPLD的矩阵键盘扫描程序设计
24.基于CPLD的数码管动态扫描
25.基于CPLD实现多路模拟串口通信
*26.基于CPLD的线路编码及通信系统设计
27.基于RS485总线分布式温湿度采集系统设计
*28.基于CAN总线分布式温湿度采集系统设计
29.基于NRF24L01模块的无线遥控器设计
*30.基于NRF24L01模块的无线手持信号采集笔设计
31.基于NRF24L01无线传输分布式温湿度采集系统设计
*32.基于传输分布式温湿度采集系统设计
33.基于GPRS的远程分布式温湿度采集系统设计
34.基于WIFI无线传输分布式温湿度采集系统设计
*35.手机接打电话系统设计
友情提示：
1、设备验收：各采购单位收货时请检查单片机实训与毕业设计开放式训练系统的货品外观，核实本设备的数量及配件，拒收处于受损状态的单片机实训与毕业设计开放式训练系统；
2、设备质保：茂育将为各采购单位提供单片机实训与毕业设计开放式训练系统说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对单片机实训与毕业设计开放式训练系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致单片机实训与毕业设计开放式训练系统的选型错误或购买设备数量错误，造成单片机实训与毕业设计开放式训练系统的退换货要求，将不被接受；
4、设备货期：单片机实训与毕业设计开放式训练系统发货期为参考值，如您需要了解单片机实训与毕业设计开放式训练系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对单片机实训与毕业设计开放式训练系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关单片机实训与毕业设计开放式训练系统的技术咨询。
