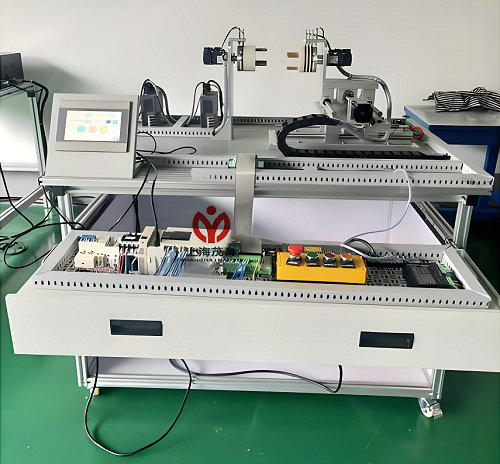

步进伺服控制综合实训台,步进伺服控制综合实训装置,步进伺服控制综合实训设备集二轴定位模型、PLC、步进运动控制系统、伺服运动控制系统、人机界面、传感器等技术于一体的实训教学设备，适合机电一体化、电气 工程、自动化等专业实训教学、课程设计与毕业设计。
步进伺服控制综合实训台,步进伺服控制综合实训装置,步进伺服控制综合实训设备集二轴定位模型、PLC、步进运动控制系统、伺服运动控制系统、人机界面、传感器等技术于一体的实训教学设备，适合机电一体化、电气 工程、自动化等专业实训教学、课程设计与毕业设计。
一、实训台组成及功能：
1、机构部分：包括实训桌、工业铝型材、网孔板、二轴定位模型（含精密滚珠丝杆、主轴同步机构、检测传感器、限位开关）等组成。
2、PLC主机：主机CPU224 DC/DC/DC（内置14路数字量输入/10路数字量输出）+EM253定位模块（2只）。输出四路高速脉冲，可控制步进机驱动器和伺服电机驱动器。
3、步进系统：ST-29步进驱动器及57BYG三相混合式步进电机两套，用于X、Y轴驱动。
4、伺服系统：三菱MR-E-20A-KH003伺服驱动器及HF-KE23W1-S100伺服电机两套，用于主轴同步运行驱动。
5、人机界面：采用64K色7寸彩色工业触摸屏。
6、配二轴定位模型
二、实训项目：
任务一：步进电机及驱动器的使用
1、步进电机及驱动器的选型
2、步进电机及驱动器控制回路的接线
3、步进电机驱动器的设置
4、PLC控制步进电机的程序编写
5、步进电机运行与调试
任务二：伺服电机及驱动器的使用
1、伺服电机驱动器及伺服电机的选型
2、伺服电机驱动器及伺服电机的接线
3、伺服电机驱动器参数设置
4、通过操作面板控制伺服电机的运行
5、使用伺服软件控制伺服电机的运行
任务三：触摸屏的使用
1、触摸屏的安装
2、触摸屏供电电路连接
3、触摸屏组态界面制作
4、触摸屏与PLC通信参数设置
任务四：电气控制电路的安装和PLC编程
1、PLC•步进电机驱动器及伺服电机驱动器电气电路连接
2、PLC•步进电机驱动器的二轴定位控制程序编写
3、PLC•伺服电机驱动器的二轴定位控制程序编写
4、基于PLC的步进电机二轴定位与伺服电机主轴对位控制程序编写
5、基于伺服绝对位置系统的主轴对位控制程序编写
6、基于触摸屏控制二轴高速同步运转程序编写
任务五：系统调试与运行
三、技术性能：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.0kVA
4、整机尺寸：1200mm×800mm×1100mm
友情提示：
1、设备验收：各采购单位收货时请检查步进伺服控制综合实训台的货品外观，核实本设备的数量及配件，拒收处于受损状态的步进伺服控制综合实训台；
2、设备质保：茂育将为各采购单位提供步进伺服控制综合实训台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对步进伺服控制综合实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致步进伺服控制综合实训台的选型错误或购买设备数量错误，造成步进伺服控制综合实训台的退换货要求，将不被接受；
4、设备货期：步进伺服控制综合实训台发货期为参考值，如您需要了解步进伺服控制综合实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对步进伺服控制综合实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关步进伺服控制综合实训台的技术咨询。
