光机电一体化控制实训装置,光机电一体化控制实训设备,光机电一体化控制实训平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYN-236A

[产品名称]：光机电一体化控制实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

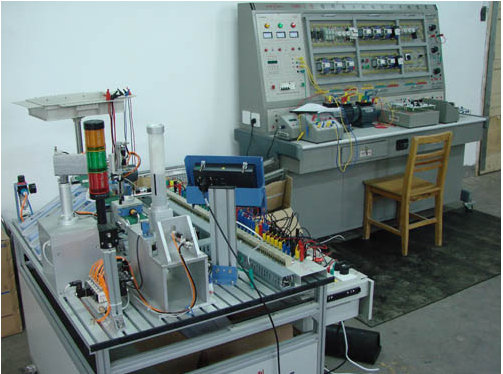

MYN-236A 光机电一体化控制实训装置

一、产品概述：
光机电一体化控制实训装置,光机电一体化控制实训设备,光机电一体化控制实训平台最大特点是它的综合性和系统性，集机械技术、微电子技术、电工电子技术、传感测试技术、接口技术、信息变换技术、网络通信技术等多种技术有机地结合，并综合应用到生产设备中；而系统性指的是，生产线的传感检测、传输与处理、控制、执行与驱动等机构在微处理单元的控制下协调有序地工作，有机地融合在一起。可编程序控制器（PLC）以其高抗干扰能力、高可靠性、高性能价格比且编程简单而广泛地应用在现代化的自动生产设备中，担负着生产线的大脑——微处理单元的角色。因此，培养掌握机电一体化技术，掌握PLC技术及PLC网络技术的技术人材是当务之急。
二、主要技术性能：
1、实验桌：采用铝合金型材制成，该实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
2、外形尺寸：长×宽×高=1500mm×800mm×840mm;
3、交流电源：三相AC380V±10% 50Hz：
4、工作温度：-10℃～40℃；环境湿度：≤90%（25℃）；
5、整机消耗功率：≤1.5KW;
6、气源工作压力：最小0.6Mbar，最大0.8Mbar。
7、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、实训项目：
考核装置用于教学，可按工作过程导向，工学结合的模式规划教学活动，可以完成以下工作任务：
1、气动系统的安装与调试项目：

选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
气动方向控制回路的安装
气动速度控制回路的安装
摆动控制回路的安装
气动顺序控制回路的安装
气动机械手装置的安装
气动系统安装与调试；
2、电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
电动机正反转控制电路的连接与控制程序编写
电动机调速控制电路的连接与控制程序编写
气动方向控制程序编写
气动顺序动作控制程序编写
气动机械手控制程序编写
皮带输送机控制程序编写
机电一体化设备控制程序编写
自动生产线控制程序编写
3、机电设备安装与调试项目：

选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
传动装置同轴度的调整
皮带输送机的安装与调整
搬运机械手设备安装与调试
物件分拣设备的安装与调试
送料设备的安装与调试
自动生产线设备安装与调试
4、自动控制系统安装与调试项目：

选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
多种传感器的安装与调试
机械手的自动控制
皮带输送机的自动控制
机电一体化设备的自动控制
PLC控制系统的安装与调试
自动生产线的安装与调试
5、用于考核或技能竞赛，可考察的职业能力：
机械构件的装配与调整能力
机电设备的安装与调试能力
电路安装能力
气动系统的安装与调试能力
机电一体化设备的控制程序的编写能力
自动控制系统的安装与调试能力
四、实训装置特点：
该实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

序号	名称	型号/规格	单位	数量
1	三菱LC主机	FX2N-48MR	台	1
	三菱变频器	E740 0.4KW (三相输入)	台	1
	触摸屏与PLC通信线缆	SC-09	条	1

五、实训装置配置

序号	名称	主要元件或型号、规格	数量	单位	备注
1	实训桌	1510×810×840 mm	1	张
2	触摸屏模块	MT6056IV	1	块
3	PLC模块	FX2N-48MR	1	台
4	变频器模块	E740 0.4KW (三相输入)	1	台
5	电源模块	三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；	1	块
6	按钮模块	24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；	1	套

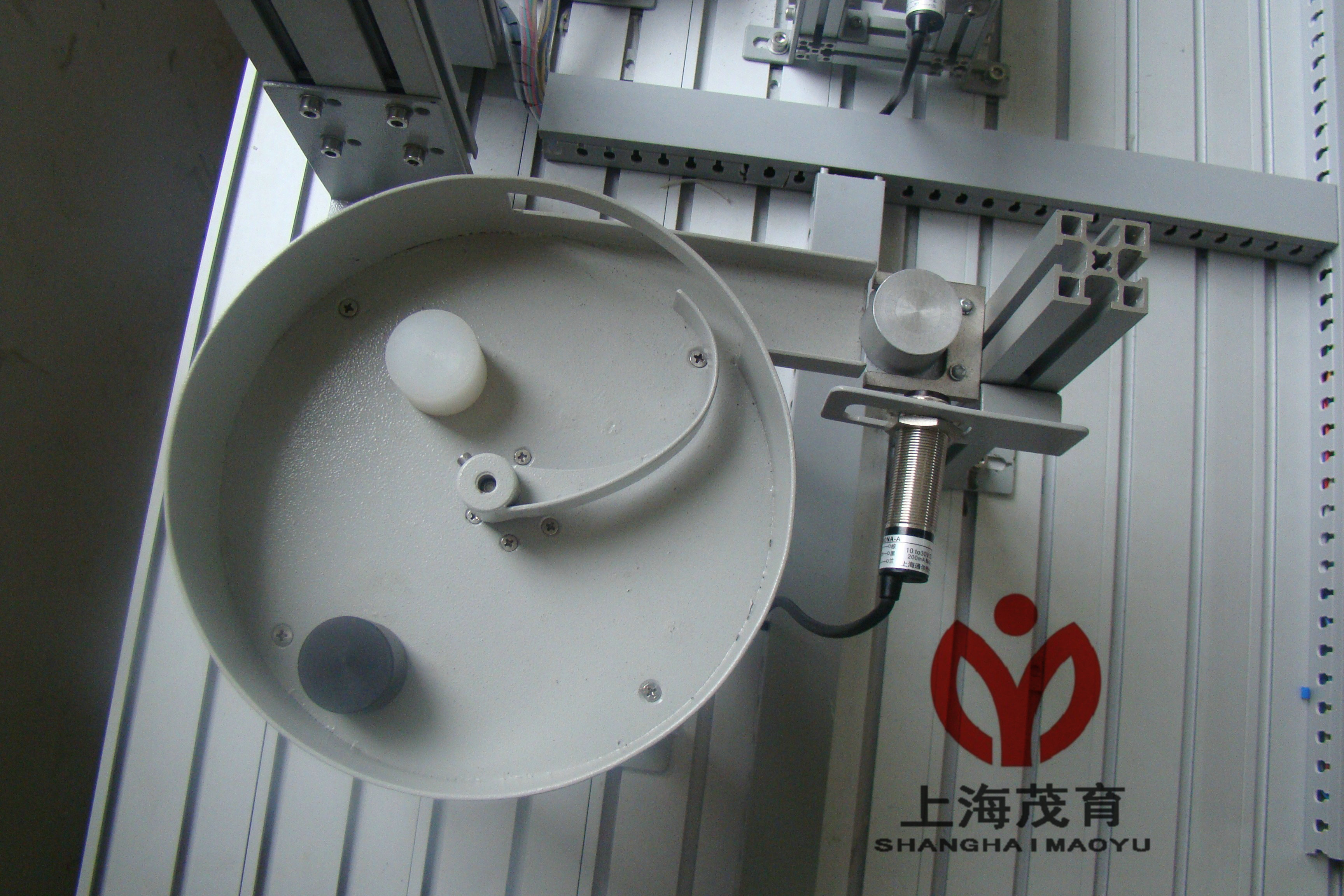

7	物料传送机部件	直流减速电机（24 V，输出转速6 r/min）1台，送料盘1个，光电开关1只；	1	套

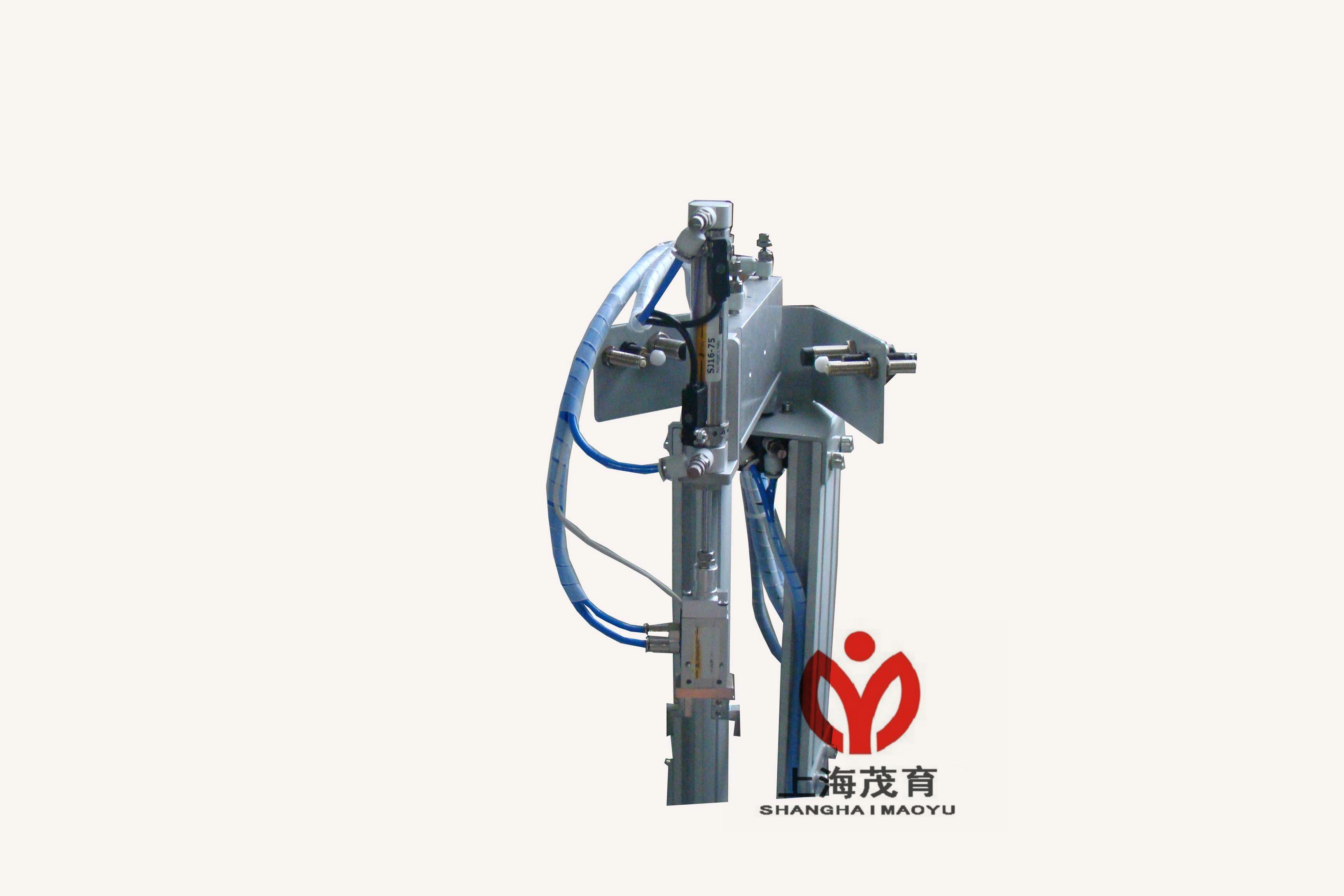

8	气动机械手部件	单出双杆气缸1只，单出杆气缸1只，气手爪1只，旋转气缸1只，电感式接近开关2只，磁性开关5只，缓冲阀2只，非标螺丝2只，双控电磁换向阀4只；	1	套
9	皮带输送机部件	三相减速电机（380 V，输出转速40r/min）1台，平皮带1355×49×2 mm 1条；	1	套

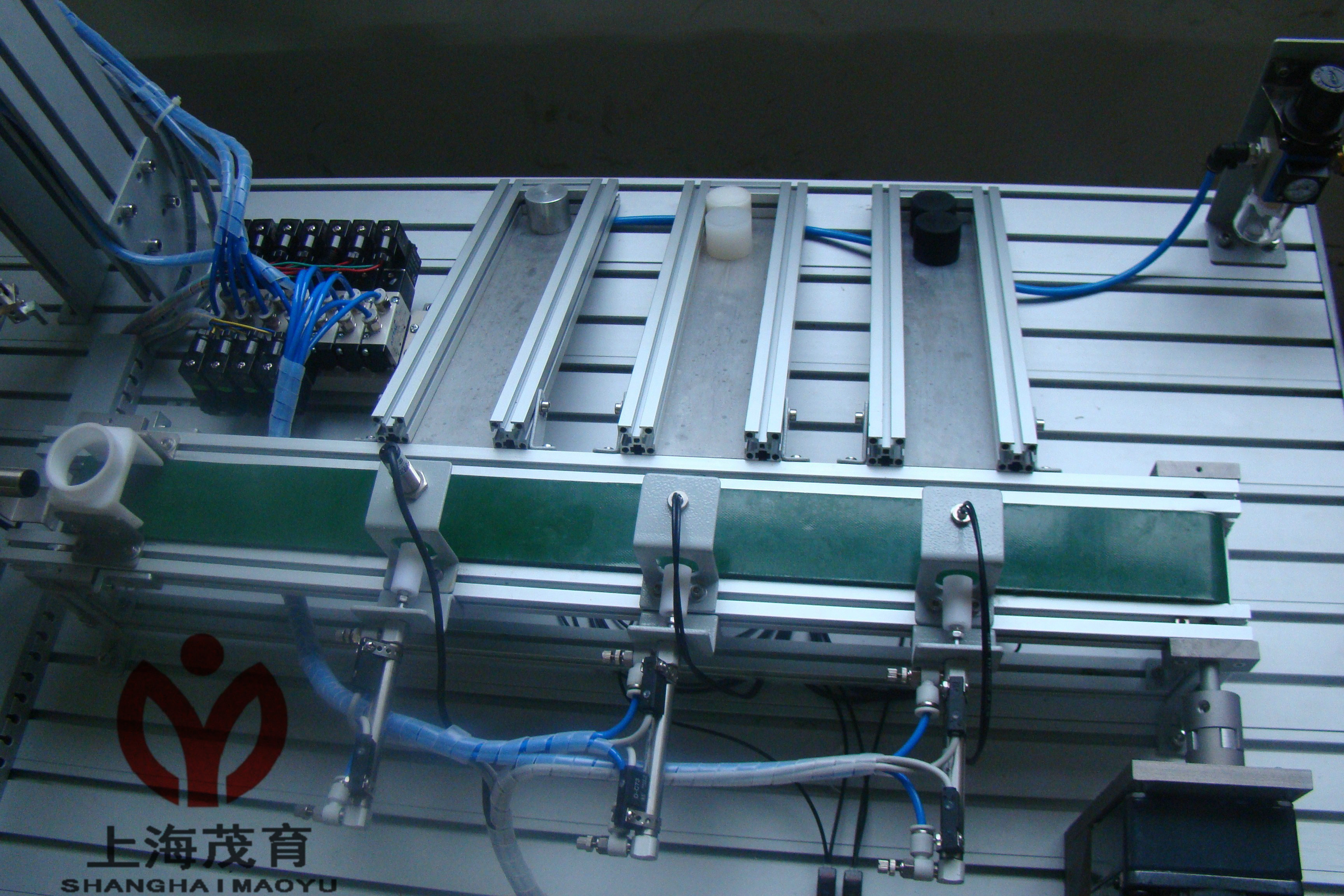

10	物件分拣部件	单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关6只，物件导槽3个，单控电磁换向阀3只	1	套
11	接线端子模块	接线端子和安全插座	1	块
12	物料	金属6个，尼龙黑白各6个	18	个
13	安全插线		1	套
14	气管	Φ4Φ6	1	套
15	PLC编程线缆	SC-09	1	条
16	PLC编程软件	GX Developer	1	套	拷贝版
17	通信电缆	触摸屏与计算机通信线	1	条
18	通信电缆	触摸屏与PLC通信线	1	条
19	配套工具	工具：中、小号十字螺丝刀，钟表螺丝刀，剥线钳，尖嘴钳，剪刀，电烙铁，镊子，活动扳手，内六角扳手（8把）	1	套
20	产品配套光盘	MY-139	1	套
21	线架		1	个
22	电脑推车		1	台
23	计算机	品牌机	1	台
24	空气压缩机	0.6～0.8MPa	1	台
25	塑料泡沫盒		1	套

友情提示：
1、设备验收：各采购单位收货时请检查光机电一体化控制实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的光机电一体化控制实训装置；
2、设备质保：茂育将为各采购单位提供光机电一体化控制实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对光机电一体化控制实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致光机电一体化控制实训装置的选型错误或购买设备数量错误，造成光机电一体化控制实训装置的退换货要求，将不被接受；
4、设备货期：光机电一体化控制实训装置发货期为参考值，如您需要了解光机电一体化控制实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对光机电一体化控制实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关光机电一体化控制实训装置的技术咨询。
