立体仓库实物教学实训装置,立体仓库实物教学实训设备,立体仓库实物教学实训平台可供学生完成直流电机控制、步进电机控制、PLC指令训练、位控训练、传感器检测技术等方面的实训实习、课程设计的使用。

[规格型号]：MY-19H

[产品名称]：立体仓库实物教学实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

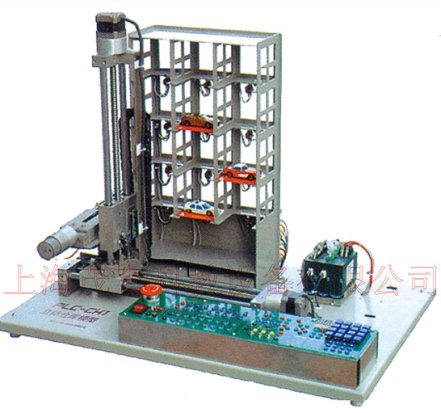

MY-19H 立体仓库实物教学实训装置

一、产品概述
立体仓库实物教学实训装置,立体仓库实物教学实训设备,立体仓库实物教学实训平台可供学生完成直流电机控制、步进电机控制、PLC指令训练、位控训练、传感器检测技术等方面的实训实习、课程设计的使用。
基本功能：
（1）将货物送到指定位置（由操作员指定的位置）（2）自动将货物送到某一位置（由PLC判定位置）（3）将某一仓库的货物取出（由操作员指定位置）（4）自动取出某一仓库的货物（由PLC判定位置）（5）能够实现低速启动—变速运行—低速停车的功能
二、产品特点
1、该装置由立体仓库主体、接口电路所组成。立体车库主体由底盘、三层十仓位库体、传动机械及电气控制等四部分组成。
2、模型的传动机械部分采用滚珠丝杠、滑轨、普通丝杠等机械元件组成，采用步进电机作为拖动元件。
3、该模型仓库库体由三层十个仓位组成，由PLC编程实现X、Y、Z轴位置控制，可完成仓库车模的自动或手动存取。
1）采用可编程逻辑器件，实现X、Y、Z轴的限位保护、互锁保护，确保了学生在误操作时不损坏系统硬件。
2）开放式接口设计，适宜技能实训使用。
3）通过传感器信号采集，PLC编程，实现对步进电机及直流电机进行复杂的位置控制、时序逻辑控制及上位机监控等功能。
4）采用滚珠丝杠、直线导轨、普通丝杠作为传动装置。
5) 输入电压：AC 200V-240V （带保护地三芯插座）、耗电量<250W。
横轴位移Lh＝290mm
纵轴位移Lv＝290mm
重复精度：0.1mm
4、外形尺寸：600×450×600mm(L×W×H)
三、实验项目
1、PLC基本指令训练
2、PLC高级指令训练
3、定位及调速控制训练
4、仓库管理训练
5、上位机管理软件训练
四、主要配置清单

序号	名称	型号	数量	单位	备注
1	步进驱动器		2	台
2	步进电机		2	台
3	运动导轨		2	套
4	铁质喷塑机座		1	件
5	接线端子排		1	条
6	磁性开关		2	个
7	仓位库	10个仓位	1	件
8	单杆气缸		1	件
9	夹爪		1	件
10	电磁阀		2	件
11	PLC	FX3U-48MT(用户可以自备)	1	台

友情提示：
1、设备验收：各采购单位收货时请检查立体仓库实物教学实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的立体仓库实物教学实训装置；
2、设备质保：茂育将为各采购单位提供立体仓库实物教学实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对立体仓库实物教学实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致立体仓库实物教学实训装置的选型错误或购买设备数量错误，造成立体仓库实物教学实训装置的退换货要求，将不被接受；
4、设备货期：立体仓库实物教学实训装置发货期为参考值，如您需要了解立体仓库实物教学实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对立体仓库实物教学实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关立体仓库实物教学实训装置的技术咨询。
