机电一体化综合实训考核装置,机电一体化综合实训考核设备,机电一体化综合实训考核平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

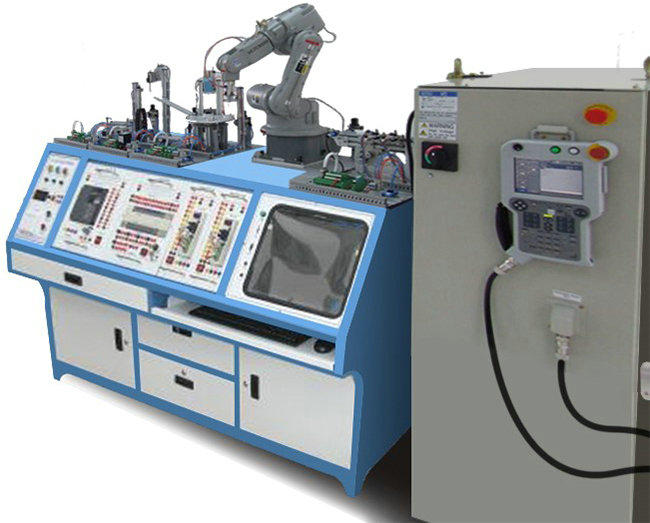

机电一体化综合实训考核装置,机电一体化综合实训考核设备,机电一体化综合实训考核平台根据任务引领式行为导向教学法,以重点培养学生的动手实操能力,团队协作能力,创新能力等。是面向职业教育的新一代综合机电一体化实训考核设备。该设备由铝合金安装实训平台，生产供料单元,运输单元及仓库单元等部分组成,学生可根据学习需求按照实训项目要求选择需要的部件和安装位置,可在铝合金安装平台上组成各种不同的产品生产过程的生产设备。 多种控制方式融为一体，同一种负载模型可以通过多种驱动方式进行控制，真正实现培养学员的创新思路和技能。本产品以模块化开放式结构为主要特点,集成了机电一体化技术、自动化技术、传感器技术、通讯及监控技术、电子技术、电工技术和机械装调技术,全面锻炼学生的动手实操能力团队协作能力以及思维创新能力。
一、产品概述
模块式柔性自动化生产线实训系统是一种最为典型的机电一体化、自动化类产品，它是为职业院校、教育培训机构等而研制的，它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动控制等相关专业的教学和培训。它接近工业生产制造现场基础上又针对实训教学进行了专门设计，强化了各种控制和工程实践能力。
系统由五个单元组成，分别为：上料检测单元、搬运单元、分拣单元、仓储单元和机器人单元，控制系统西门子PLC进行控制，具有较好的柔性，在单个培训完成以后，又可以将相邻的两单元、三单元…直至六单元连在一起，学习复杂系统的设计、安装、编程、调试和整机运行。
系统包含了机电一体化专业中的气动、电机驱动与控制、PLC、传感器等多种控制技术，适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。
二、技术指标
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.0kVA
4、整机尺寸：2400m×1700mm×1400mm
三、系统组成：系统的硬件由五个单元组成
1、上料检测单元
由料斗、回转台、导料机构、平面推力轴承、工件滑道、提升装置、计数电容开关、颜色识别光电开关、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、直流减速电机、SMC电磁阀及SMC气缸组成，主要完成将工件从回传上料台依次送到检测工位，提升装置将工件提升并检测工件颜色。
2、搬运单元
由机械手、横臂、回转台、旋转气缸、开关电源、可编程序控制器、按钮、通讯接口板、多种类型SMC电磁阀及SMC气缸组成，主要完成将工件从上单元搬至下一单元。
3、分拣单元
通过皮带、颜色传感器、材质传感器、SMC气动组件、三相异步电动机、西门子变频器、编码器组成的物料分拣控制单元，
4、仓储单元
由滚珠丝杠、滑杆推出部件、分类料仓、步进电机、步进驱动器、SMC电磁阀和SMC气缸、电感传感器、主要完成按工件类型分类，将工件推入料仓，仓储单元由标准型材构成9仓位的仓库，每个仓库配一个工业的光电传感器。
5、机器人单元
由六自由度工业机器人（含控制器）、横臂、回转台、旋转气缸、开关电源、可编程序控制器、按钮、多种类型电磁阀及气缸组成，主要完成将工件从上单元搬至下一单元。
6、设备优点
设备采用了全钢制结构，计算机嵌入式设计，既符合编程又方便机械装调，突出了实训设备一体化的特点，增强了实训室的整体效果，便于日常管理；
集成了多种控制方式，实训机构可以通过PLC控制、单片机控制和电子线路控制，真正做到任务引领的方式将多专业知识有机融于一体；
模块化设计，兼容多种型号的PLC、变频器等工控装置，实现因地制宜的多元化教学，可针对不同的教材与教学大纲开展实训项目；
不拘一格的运动实训单元设计，运动实训单元包括上料单元、搬运单元、分拣单元和仓储单元，几个单元之间位置可以互换，不拘于一种组合方式，物料流动形式具有多向性，全方位激发学员的创新思维；
多种驱动方式，本套设备集成了多种类型的电机，三相异步电动机、步进电机，训练与考核学员综合运用能力。
四、控制系统：西门子系列
由西门子S7-1500系列主机CPU1511C-1PN,触摸屏用精简系列KTP1200 BASIC，变频器G120系列，西门子交流接触一个，西门子直流电源一台，
五、实训桌
采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。可以内嵌入计算机系统，并配备可隐藏式书桌，既能做实操平台又能做编程工位还能进行理论教学。桌下前柜内存放执行模型电脑机箱等，后柜可用于存储实训模块，抽屉内具有工具箱模具，便于存放工具、万用表、导线、实验指导书等，方便实训室管理。桌面部分：采用20mm铝型材拼接式设计，铝型材表面平均分布T型槽，学员可以利用T型槽轻松布局和安装执行机构零件，方便实训操作。
六、实训模块
外壳采用优质钢板加工而成，表面进行静电喷塑处理。面板采用优质纯铝板加工，进行化学蚀刻彩色处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格，使得所有挂箱均可随意更换，操作方便。
七、实训单元
实训单元：-共包括上料单元、搬运单元、分拣单元和仓储单元，采用优质铝材或异型材做框架，原装西门子或欧姆龙元器件做电控检测部分，每个单元与单元之间可自由组合搭配，形成不同的控制模式，方便教师设置课题。如（按物料流动顺序）：课题一、上料单元→搬运单元→分拣单元→仓储单元，课题二、仓储单元→搬运单元→分拣单元，课题三、上料单元→仓储单元→搬运单元等等，可以任意组合，灵活多变。每个实训单元都配有特制的底座，底座上集成执行单元机构、电磁气动阀、传感器保护电路等装置，实训方便接线简便可靠。
八、实训项目
1、了解传感器的应用
2、观察气动元件的应用
3、掌握PLC控制技术
4、工件上料程序控制
5、工件搬运程序控制
6、工件检测程序控制
7、工件搬运安装程序控制
8、工件安装程序控制
9、工件分类程序控制
10、多工作工位程序控制
11、工作单元联网程序控制
12、步进电机驱动控制
13、电气控制系统安装调试
14、机械系统安装调试
15、电机驱动调试
16、系统维护和故障检测技术
九、配套工具
实操工具包及各类实验导线- 扳手、螺丝刀、特种工具--1套-菲尼克斯工具套装。
友情提示：
1、设备验收：各采购单位收货时请检查机电一体化综合实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的机电一体化综合实训考核装置；
2、设备质保：茂育将为各采购单位提供机电一体化综合实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对机电一体化综合实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致机电一体化综合实训考核装置的选型错误或购买设备数量错误，造成机电一体化综合实训考核装置的退换货要求，将不被接受；
4、设备货期：机电一体化综合实训考核装置发货期为参考值，如您需要了解机电一体化综合实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对机电一体化综合实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关机电一体化综合实训考核装置的技术咨询。
