MPS机电一体化柔性生产线加工实训系统,MPS机电一体化柔性生产线加工实训装置,MPS机电一体化柔性生产线加工实训设备是为提高学生动手能力和实践能力而设计生产的一套实用性实验设备。给学生提供了既能满足专业需要又符合实际工业情况的教学环境，使学生将所学的诸多单科专业知识得到全面认识、综合训练和相互提升

[规格型号]：MY-236L

[产品名称]：MPS机电一体化柔性生产线加工实训系统

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

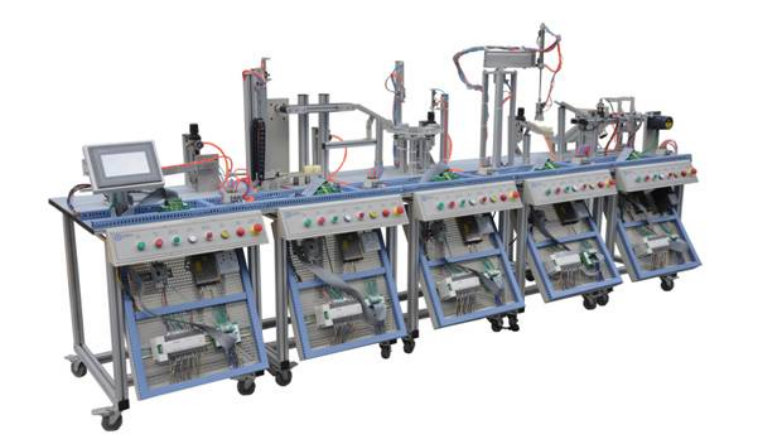

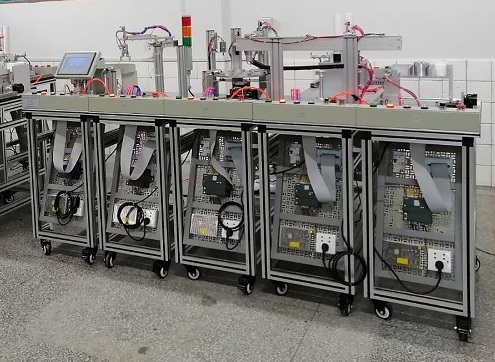

MY-236L MPS机电一体化柔性生产线加工实训系统（5站）

一、产品概述
MPS机电一体化柔性生产线加工实训系统,MPS机电一体化柔性生产线加工实训装置,MPS机电一体化柔性生产线加工实训设备是为提高学生动手能力和实践能力而设计生产的一套实用性实验设备。给学生提供了既能满足专业需要又符合实际工业情况的教学环境，使学生将所学的诸多单科专业知识得到全面认识、综合训练和相互提升。每个单元具有一套PLC控制，可“单机/联机”运行，具有较好的柔性。将几个单元模块分开培训可以容纳较多的学员同时学习，在基本单元模块培训完成以后，又可以将相邻的两站、三站直至多站连接在一起，学习复杂系统的控制、编程、装配和调试技术。
二、系统构成
供料单元、检测单元、加工单元、机械手单元、分拣单元。
三、涉及课程
气动技术、传感器技术、PLC编程技术、位置检测技术、电子电气技术、机械组装技术、传感器技术、电气驱动技术、信号连接与转换技术、机械手技术、物流技术、网络通讯技术、机械加工自动化技术、计算机应用技术。
四、性能参数
1、输入电源：AC220V±10％(单相三线)
2、整机功率：＜1kVA
3、外形尺寸：3750×750×1380mm
4、气源压力：0.4MPa
五、各单元介绍
1、供料单元
供料单元的主要功能是为系统提供加工工件。在管状料仓中最多可存放8个工件。供料过程中，推料气缸从料仓中逐一推出工件，真空吸盘将工件吸起，在摆臂气缸的驱动下将工件移动至下一单元的检测位置。
配置

序号	名称	规格	备注
1	实训桌
2	上料机构	上料基座，料筒
3	气缸	摆动气缸，笔形气缸，真空吸盘	SMC或亚德客
4	电磁阀	4V110-06-DC24V	SMC或亚德客
5	调速阀		SMC或亚德客
6	气源过滤器
7	光电传感器	多种规格
8	磁传感器	CS1-M-S10 CS1-G
9	PLC主机	FX2N-48MR
10	通讯模块	FX2N-485BD

2、检测单元
检测单元的主要功能是对工件的属性进行记录并检测工件的高度。光电、电感及电容传感器的组合检测可以区分工件的特性；高度检测机构完成对工件高度的检测。并将高度合格的工件传送至下一单元，而将高度不合格的工件推送至废料槽。
配置：

序号	名称	规格	备注
1	实训桌
2	检测机构
3	皮带传送机构
4	废料槽
5	气缸	PB10*100-S-R	SMC或亚德客
6	电磁阀	4V110-06-DC24V	SMC或亚德客
7	调速阀		SMC或亚德客
8	气源过滤器
9	光电传感器	多种规格
10	电容传感器
11	磁传感器	CS1-M-S10 CS1-G
12	PLC主机	FX2N-48MR
13	通讯模块	FX2N-485BD

3、加工单元
加工单元的主要功能是对工件进行模拟钻孔加工，并对加工结果进行检测。4工位转盘机构分别定义为上料位、加工位、检测位、出料位。出料位将上单元记录的工件属性及加工检测结果分别传送给分拣单元及机械手单元。
配置：

序号	名称	规格	备注
1	实训桌
2	直流减速电机
3	4工位料盘
4	气缸	单杆气缸，双杆气缸	SMC或亚德客
5	电磁阀	4V110-06-DC24V	SMC或亚德客
6	调速阀		SMC或亚德客
7	气源过滤器
8	光电传感器	多种规格
9	磁传感器	CS1-M-S10 CS1-G
10	PLC主机	FX2N-48MR
11	通讯模块	FX2N-485BD

4、机械手单元
机械手单元的主要功能是将加工合格的工件传送到分拣单元，而将加工不合格的工件放置到本单元的废料槽中。整个搬运装置由旋转气缸、标准气缸、伸缩气缸及气爪等多种气动执行元件组成。
配置：

序号	名称	规格	备注
1	实训桌
2	旋转气缸		SMC或亚德客
3	气缸	单杆气缸，双杆气缸，	SMC或亚德客
4	气动手指
5	电磁阀	4V110-06-DC24V	SMC或亚德客
6	调速阀		SMC或亚德客
7	气源过滤器
8	光电传感器	多种规格
9	磁传感器	CS1-M-S10 CS1-G
10	PLC主机	FX2N-48MR
11	通讯模块	FX2N-485BD

5、分拣单元
分拣单元的主要功能是根据加工单元传送的加工合格的成品属性通过导向机构，将它们分别输送至对应的滑道中。
配置：

序号	名称	规格	备注
1	实训桌
2	三相异步电机
3	皮带传送机构
4	变频器	D720 0.4KW
5	触摸屏	7寸 MCGS
6	气缸	单杆气缸	SMC或亚德客
7	电磁阀	4V110-06-DC24V	SMC或亚德客
8	调速阀		SMC或亚德客
9	气源过滤器
10	光电传感器	多种规格
11	磁传感器	CS1-M-S10 CS1-G
12	PLC主机	FX2N-48MR
13	通讯模块	FX2N-485BD

六、实训内容：
1、气动系统的安装与调试项目：
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
项目一气动方向控制回路的安装；
项目二气动速度控制回路的安装；
项目三摆动控制回路的安装；
项目四气动顺序控制回路的安装；
项目五气动机械手装置的安装；
项目六气动系统安装与调试；
2、电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
项目七电动机正反转控制电路的连接与控制程序编写；
项目八电动机调速控制电路的连接与控制程序编写；
项目九气动方向控制程序编写；
项目十气动顺序动作控制程序编写；
项目十一气动机械手控制程序编写；
项目十二皮带输送机控制程序编写；
项目十三机电一体化设备控制程序编写；
项目十四自动生产线控制程序编写。
3、机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
项目十五传动装置同轴度的调整；
项目十六皮带输送机的安装与调整；
项目十七搬运机械手设备安装与调试；
项目十八物件分拣设备的安装与调试；
项目十九送料设备的安装与调试；
项目二十自动生产线设备安装与调试。
4、自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
项目二十一多种传感器的安装与调试；
项目二十二机械手的自动控制；
项目二十三皮带输送机的自动控制；
项目二十四机电一体化设备的自动控制；
项目二十五 PLC控制系统的安装与调试；
项目二十六自动生产线的安装与调试。
5、PLC工业通讯网络的安装及调试
系统选用三菱PLC主控制器，配合FX1N-485BD网络模块，基于本网络通信功能，可完成下列工业现场总线通信技术训练任务：
项目二十七 N:N网络的硬件连接、调试
项目二十八 N:N网络参数设置、调试
项目二十九基于多台PLC的复杂网络数据读写程序编写与调试

友情提示：
1、设备验收：各采购单位收货时请检查MPS机电一体化柔性生产线加工实训系统的货品外观，核实本设备的数量及配件，拒收处于受损状态的MPS机电一体化柔性生产线加工实训系统；
2、设备质保：茂育将为各采购单位提供MPS机电一体化柔性生产线加工实训系统说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对MPS机电一体化柔性生产线加工实训系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致MPS机电一体化柔性生产线加工实训系统的选型错误或购买设备数量错误，造成MPS机电一体化柔性生产线加工实训系统的退换货要求，将不被接受；
4、设备货期：MPS机电一体化柔性生产线加工实训系统发货期为参考值，如您需要了解MPS机电一体化柔性生产线加工实训系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对MPS机电一体化柔性生产线加工实训系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关MPS机电一体化柔性生产线加工实训系统的技术咨询。
