高低压配电实验实训装置,高低压配电实验实训设备,高低压配电实验实训平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MY-DQ12C

[产品名称]：高低压配电实验实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

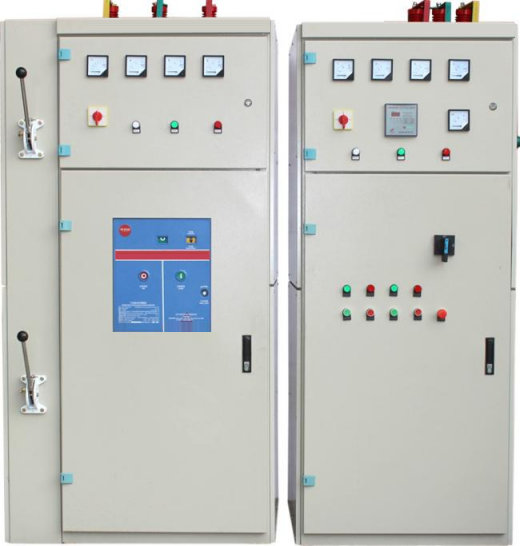

MY-DQ12C 高低压配电实验实训装置

一、高低压配电实验实训装置,高低压配电实验实训设备,高低压配电实验实训平台主要技术参数
1、额定绝缘电压：直流660V
2、额定工作电压：交流380V
3、辅助电路额定工作电压：交流380V、220V
4、母线额定电流：100A
5、分支母线额定电流：10~16A；
6、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
二、结构特征
1、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
2、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
3、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
4、含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
三、系统配置：

序号	设备名称	型号	数量（套）	用途	功能要求	主要性能及技术指标
1	高压模拟开关柜	GCK	1	高压进线电源控制	1、带有上、下高压隔离开关 2、带有真空断路器 3、可以进行各相电压转换操作 4、有三相电流、电压指示仪表 5、断路器板前操作 6、设备带有前后有隔离保护钢板 7、前后开有观察窗 8、进线方式：上下均可进出 9、高压电压互感器（模拟） 10、高压电流互感器 11、过电流继电器 12、中间继电器 13、信号继电器 14、模拟变压器	1、电流互感器： 2、电压互感器： 3、真空断路器： 4、高压隔离开关： 5、过流继电器： 6、中间继电器： 7、信号继电器： 8、电压表（指针式）：4L6-V 9、电流表（指针式）：4L6-A
2	低压出线柜	GCK	1	动力控制	1、带有隔离开关（隔离开关带熔断器，板前操作） 2、出线开关（板前操作） 3、支路控制开关（三路输出） 4、前后开有观察窗 5、三相有功表 6、三相无功表 7、三相功率因数表 8、电力电容器	1、隔离开关（带熔断器）：QSA 2、出线开关：DW10-630/100A框架式空气断路器 3、塑壳开关：AAM1

四、实验项目
1、高压开关柜及其高压电器的认识实验
2、低压开关柜及其低压电器的认识实验
3、真空断路器的检修
4、真空断路器控制实验
5、万能断路器的检修
6、高压开关柜的检修
7、隔离开关的检修
8、电压互感器的检修
9、电流互感器的检修
10、高压熔断器的检修
11、低压断路器的检修
12、塑料外壳式断路器的检修
13、拆装、检修交流接触器
14、过流继电器的检修
15、中间继电器的检修
16、电流表的检修及认识实验
17、电压表的检修及认识实验
18、三相功率因数表的检修及认识实验
19、三相有功表的检修及认识实验
20、三相无功表的检修及认识实验
21、无功功率补偿器的检修及特性实验
22、电力电容器的检修及认识实验
23、无功补偿的操作及特性实验
24、漏电开关的特性实验
25、交流接触器的电气特性实验
26、热继电器的电气特性实验
27、电源控制起停实验
28、电力系统过流保护协调与控制实验
29、正常运行的抄表实验
30、正常运行时的监测实验

友情提示：
1、设备验收：各采购单位收货时请检查高低压配电实验实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的高低压配电实验实训装置；
2、设备质保：茂育将为各采购单位提供高低压配电实验实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对高低压配电实验实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致高低压配电实验实训装置的选型错误或购买设备数量错误，造成高低压配电实验实训装置的退换货要求，将不被接受；
4、设备货期：高低压配电实验实训装置发货期为参考值，如您需要了解高低压配电实验实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对高低压配电实验实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关高低压配电实验实训装置的技术咨询。
