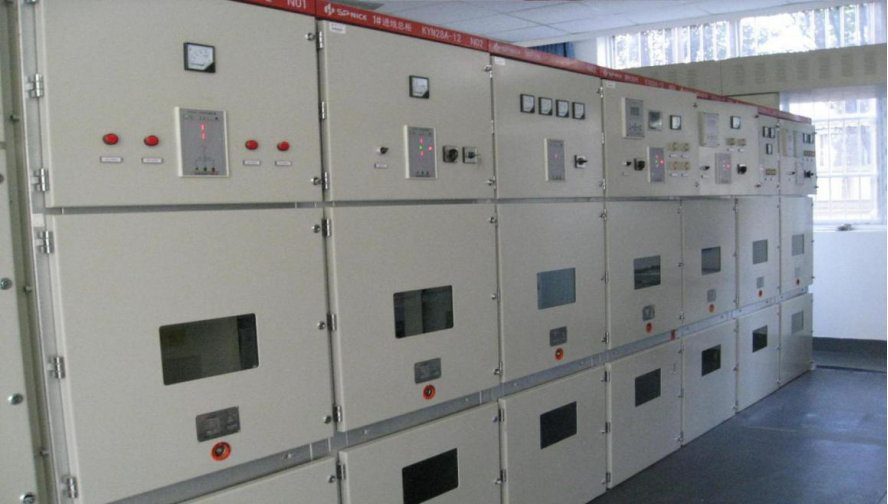

6KV高压开关柜实训装置,6KV高压开关柜实训设备,6KV高压开关柜实训平台采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。
一、产品概述：
6KV高压开关柜实训装置,6KV高压开关柜实训设备,6KV高压开关柜实训平台采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。
二、技术参数：
外形尺寸：800×1660×2200mm
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）最高工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms
五、过压保护器：
氧化锌，户内三相组合式，额定电压 7.6KV，标称放电电流 5KA。
六、弹簧操作机构：
与断路器为一体化，其储能电源为交流 220Vac。 2.6 开关柜安全：具有五防功能
七、电流互感器：
电压等级为 6.3KV，变比为 100/5，环氧树脂浇注式。
八、微机保护装置：
装置电源 220V（交直流两用），频率 50HZ，液晶显示，能在该装置 的面板上进行参数的设置、修改，该保护单元具有基本的馈线保护功能，以及通讯接口。
九、高压开关柜二次回路：
控制回路的电线为单芯 1.5mm2 铜线，电流互感器的二次回 路的电线为单芯 2.5mm2 铜线。二次电路具有基本控制、监视、计量、保护的功能。控制回 路的低压电气元件电压为 220Vac。柜内有照明装置。
