高低压供配电技术成套实训装置,高低压供配电技术成套实训设备,高低压供配电技术成套实训平台通过低压成套开关设备的实训，学生能具备正确设计、安装、检查、使用供电系统的综合能力；掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点；掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。

[规格型号]：MY-DQ12

[产品名称]：高低压供配电技术成套实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

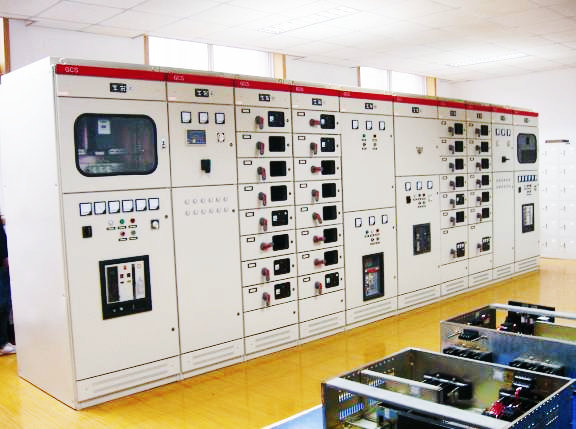

MY-DQ12 高低压供配电技术成套实训装置

一、产品概述：
高低压供配电技术成套实训装置,高低压供配电技术成套实训设备,高低压供配电技术成套实训平台包括10/0.4kV变配电系统。通过在高低压供电实训装置上的实训和实习，使学生了解和掌握电力供电系统的基础知识，熟悉高、低压供电各个环节及一、二次电气设备的基本结构、工作原理和功能，能正确分析中小型工厂变配电系统一、二次接线图，掌握电力负荷及短路电流计算的初步能力，并能看懂电气安装图，掌握车间变配电所、配电线路的设计方法及基本内容，具有安全用电、节约用电的基本知识，培养学生解决供电系统问题的能力，提高学生动手能力和实践能力，为毕业设计和以后的工作打下较好的基础。
通过低压成套开关设备的实训，学生能具备正确设计、安装、检查、使用供电系统的综合能力；掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点；掌握无功补偿电容器、自动补偿控制器及其它配套电器的选择方法、作用、控制、安装方法与要点。
二、实训装置构成：
系统为成套结构，与真实供电系统的要求相一致，学员通过训练不仅能掌握单台设备的设计安装与调试，还可通过整套系统的调试对供电系统形成一个完整的概念。
产品的设计符合下列标准：
1、IEC439-1 低压成套开关设备和控制设备
2、GB7251 低压成套开关设备和控制设备
3、JB/T9661-1999 低压抽出式成套开关设备等表准
三、柜内设备清单表：

序号	名称	规格型号	单位	数量
高压部分：
1、电源主开关进线柜			台	1
1	高压隔离开关		台	1
2	高压电流互感器	LZZBJ9-12-200/5	台	3
3	氧化锌避雷器	HY5WZ-17/45	只	3
4	带电显示装置	DXN-10/T	组	1
5	穿墙套管		套	3
6	绝缘支柱		只	3
7	柜体	XGN26501100 1200 mm	台	1
低压部分
1、低压进线柜		GGD-2200800800	台	1
1	隔离开关	HD13BX/-600/31	台	1
2	万能式断路器	DW15-630/3热电磁式电动	台	1
3	电流电压表	42L6-A.V	只	4
4	电流互感器	BH-400/5	只	4
5	熔断器	RT18-32A	套	3
6	浪涌保护器	100/4P	只	1
7	万能转换开关	LW5-16D/YH3/3	台	1
8	柜体	GGD-2200800800	台	1
2、低压计量柜		GCK-2200800800	台	1
1	隔离开关	HD13BX/-600/31	台	1
2	智能断路器	DW45-630/3 垂直固定式	台	1
3	智能数显多功能表		只	1
4	电流互感器	BH-400/5	只	4
5	熔断器	RT18-32A	套	3
6	浪涌保护器	40KA/4P	只	1
7	柜体	GCK-2200800800	台	1
3、固定抽屉式出线柜		GCK-2200800800	台	1
1	电流互感器	BH-A	只	3
2	智能数显编程电流表		只	3
3	塑壳断路器	NM1-400400/A/3300	台	2
4	塑壳断路器	NM1-225/225A/3300	台	1
5	塑壳断路器（电动式）	NM1-100/100A/3300	台	2
6	柜外操作机构	CM1 型	套	3
7	板后接线装置	CM1 型	套	3
8	柜体	GCK-22001000800	台	1
4、固定抽屉式电容柜		GCK-2200800800	台	1
1	熔断式隔离开关	QSA-200A/3P	台	1
2	信号灯	AD11-22	只	6
3	电容切换接触器	CJ19-65/	台	1
4	电容切换接触器	CJ19-40/	台	1
5	电容切换接触器	CJ19-32/	台	2
6	电容切换接触器	CJ19-25/	台	2
7	热继电器	JR36-63/3	只	4
8	热继电器	JR36-20/3	只	2
9	低压电力补偿电容	BSMJ-30KVar/0.45	台	1
10	低压电力补偿电容	BSMJ-20KVar/0.45	台	1
11	低压电力补偿电容	BSMJ-15KVar/0.45	台	2
12	低压电力补偿电容	BSMJ-12KVar/0.45	台	2
13	电流互感器	BH-200/5	只	3
14	智能数显编程三相电流表		只	1
15	智能数显编程三相电压表		只	1
16	电容补偿器	6回路/220V	台	1
17	氧化锌避雷器		只	3
18	柜体	GCK-2200800800	台	1
5、低压负载柜 1：单相220V电机功率15KW以下单相220V的电动机单启动（CJT1型的交流接触器）与三相电动机
