变电站综合自动化实训系统,变电站综合自动化实训装置,变电站综合自动化实训设备是上海茂育公司重点研发产品,如有需求请联系我们,咨询电话:021-56311657,我们将竭诚为您服务!

[规格型号]：MYDQ-34D

[产品名称]：变电站综合自动化实训系统

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

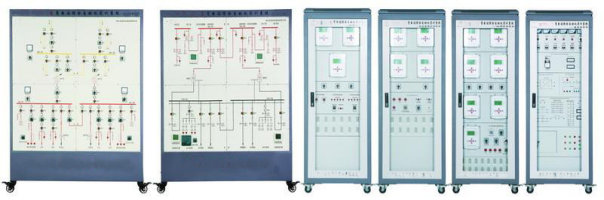

MYDQ-34D 变电站综合自动化实训系统

一、产品概述：
变电站综合自动化实训系统,变电站综合自动化实训装置,变电站综合自动化实训设备由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。
外形尺寸：6320×600×1870mm（加后台电脑桌），总重量小于600Kg。
二、装置特点：
1、设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。电气回路可设置多种类型故障；
2、二次继电保护装置配置完整；
3、间隔层设备性能良好，运行可靠；
4、通信系统具备独立的通信信道，满足无人值班要求；
5、成套性好，一次系统、二次系统、监控系统配置齐全；
6、开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。
7、微机保护：
1）采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
2）针对110kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。
3）具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。
4）面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。
5）具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。
★6）装置具有模拟产生标准4相电压3相电流，方便地进行各种组合输出进行各种类型保护试验。每相电压可设置200V，精度:误差＜0.01V；电流三相可输出200A，精度:误差＜0.01A。相位范围: 360º，精度:误差＜0.1º；分辨率: 0.01º。可模拟微机测控装置在各运行工况下采样值，如：停运、正常、故障等工况下电参量，在各工况状态下自动切换所设定值，配合装置正确投切一次设备。
7）具有1个标准的RS485通讯接口(Modbus RTU通讯协议)，
8）两路以太网通讯（IEC60870-5-103通讯规约）。
三、实训项目
一）线路保护类
1、电气系统短路
2、微机保护装置基本功能测试
3、微机定时限过电流保护
4、微机无时限电流速断保护
5、微机带时限电流速断保护
6、阶段式电流保护
7、运行方式对保护灵敏度的影响及灵敏度校验
8、电流电压连锁保护
9、反时限保护实验
10、阶段式过电流保护与自动重合闸后加速
11、功率方向过电流保护
12、零序电流保护
13、过负荷保护
14\低压减载
二）设计性实训
1、电流电压连锁速断保护与过电流保护
2、电流电压连锁速断﹑过电流综合保护与自动重合闸
3、反时限电流保护与过电流保护
4、反时限﹑过电流综合保护与自动重合闸
5、电流电压连锁保护与自动重合闸后加速
6、反时限过电流与自动重合闸后加速保护
三）线路综合保护
1、110kV线路综合保护（中性点直接接地）
2、35kV线路综合保护（中性点通过线圈接地）
3、10kV线路综合保护（中性点不接地）
四）变压器保护
1、系统正常运行及不平衡电流的测量
2、模拟变压器瓦斯保护
3、变压器的电流速断保护
4、微机变压器纵差动保护整定
5、变压器的二次谐波制动实验
6、变压器差动速断保护
7、三绕组变压器差动保护
8、Y/Y-12双绕组变压器差动保护
9、Y/△-11双绕组变压器差动保护
10、对比率制动特性的研究
11、双绕组变压器的过电流保护
12、三绕组变压器的过电流保护
13、变压器低电压起动过电流保护
14、变压器复合电压起动过电流保护
15、中性点直接接地运行变压器零序保护
16、部分中性点接地运行变压器零序保护
17、双绕组变压器的过负荷保护
18、三绕组组变压器的过负荷保护
五）变压器设计性实训（自行设计、接线、动作试验）
1、双绕组变压器过电流保护
2、双绕组变压器过负荷保护
3、双绕组变压器综合保护
4、三绕组变压器综合保护
六）10kV电容器组保护
1、三段电流保护
2、过电压保护
3、低电压保护
4、不平衡电压保护
5、不平衡电流保护
6、零序电流保护
7、电容器组综合保护
七）自动装置
1、自动重合闸
2、备用电源自动投入
3、电压无功自动控制
八）一次系统倒闸操作
九）变电站综合自动化系统
四、主要配置清单

序号	名称	规格型号	单位	数量
1	35/10KV系统控制屏	1240×600×1800	台	1
2	10/0.4KV系统控制屏	1240×600×1800	台	1
3	保护测控柜	800×600×1800	台	4
4	电压表	6L2		4
5	多功能智能仪表	液晶显示		4
6	模拟断路器开关	按钮开关，旋钮开关	套	41
7	电压互感器		套	1
8	电流互感器		套	16
9	无功补偿控制器	指月 4路	套	1
10	微机线路保护	MY-8001		3
11	微机变压器后备保护	MY-8003（高、中、低）		6
12	微机变压器差动保护	MY-8004		2
13	微机备自投装置	MY-8005		2
14	微机电容器组保护装置	MY-8008		2
15	模拟有载调压装置		套	1
16	附件		批	1

友情提示：
1、设备验收：各采购单位收货时请检查变电站综合自动化实训系统的货品外观，核实本设备的数量及配件，拒收处于受损状态的变电站综合自动化实训系统；
2、设备质保：茂育将为各采购单位提供变电站综合自动化实训系统说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对变电站综合自动化实训系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致变电站综合自动化实训系统的选型错误或购买设备数量错误，造成变电站综合自动化实训系统的退换货要求，将不被接受；
4、设备货期：变电站综合自动化实训系统发货期为参考值，如您需要了解变电站综合自动化实训系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对变电站综合自动化实训系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关变电站综合自动化实训系统的技术咨询。
