高级维修电工实训平台,高级维修电工实训装置,高级维修电工实训设备采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
一、产品概述：
高级维修电工实训平台,高级维修电工实训装置,高级维修电工实训设备采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1600mm×700mm×1450mm
三、实训装置的基本配置及功能：

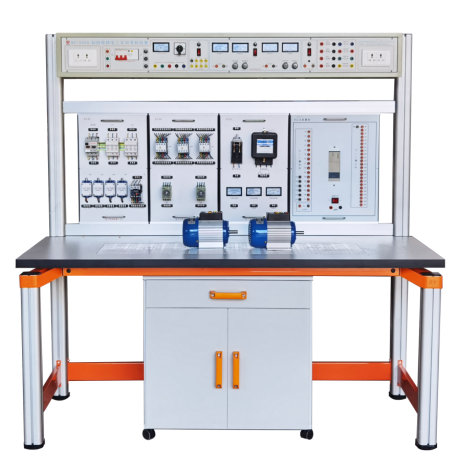

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏
实训屏为优质铝型材框架与主机箱组成，铝合金面板，主机箱为实训挂箱提供交流电源、直流稳压稳流电源，安全保护，具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，一只450V交流电压表通过转换开关指示三相输出线电压。
3、低压交流电源：输出6V、9V、12V、24V、36V低压交流电源，功率50W。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流电源
（1）1路5V/1A直流稳压输出。
（2）直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
6、恒流源：4mA-20mA连续可调一路
7、4只5408二极管，用于能耗制动的整流电路。
8、三只100Ω/50W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训挂箱及器材配备
继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练。
1、SY-61 维修电工挂箱（一）
闸刀开关1只，单相电度表1只，交流电流表3只
2、SY-62 维修电工挂箱（二）
灯座2只、启辉器1只，镇流器1只，日光灯1套，86开关底座2只
3、SY-63 维修电工挂箱（三）
三相三线电度表1只，控制控钮5只
4、SY-64 维修电工挂箱（四）
交流接触器3只，时间继电器2只
5、SY-65 维修电工挂箱（五）
断路器1只，3P熔断器座2只，行程开关4只，热继电器1只
6、九孔万能电路实训板 2块
7、PLC可编程控制器实训组件：提供三菱FX1N-40mR-001型主机及配套转换接口，SC-09编程电缆。
8、工控组态软件一套：
打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
9、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
10、变频器实训挂箱
配置三菱FR-D720S 0.4KW变频器，带有RS485通讯接口及BOP操作面板。
11、电机导轨及光码盘测速系统
含光码盘测速系统（配有光电编码器）一套、导轨一幅。
12、单片机实训系统一套
13、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
14、三相鼠笼异步电动机180W Y/△ 1台
15、安全配备灭火器 全室1台（购10台设备以下无）
16、三相鼠笼异步电动机 120W Y接法 220V 1台
17、三相鼠笼异步电动机180W Y/△ 380V 1台
★18、工业自动化数字孪生仿真软件（正版）
采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景，3D场景的PLC实验项目：
1）三层电梯控制
2）自动售货机
3）机械手
4）自动门
5）天塔之光
6）全自动洗衣机
7）自动成型机
8）红绿灯
9）装配流水线
10）四路抢答器
11）音乐喷泉
12）轧钢机
13）邮件分拣
14）物料分拣
15）多级传输
16）八段码显示
17）多种液体混合
18）双面铣床
19）电镀槽
20）交流电机正反转控制
21）小车运动
22）搅拌站
23）汽车灯光控制
24）汽车火花塞点火控制
25）加工中心控制
26）隧道监控
27）自动扶梯
28）CA6140普通车床PLC改造控制
29）X62W万能铣床PLC改造控制
30）T68卧式镗床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050摇臂钻床PLC改造控制
33）电动葫芦PLC改造控制
34）Z35摇臂钻床PLC改造控制
35）M1432A万能外圆磨床PLC改造控制
（三）实训桌
实验桌规格为1600（长）*700（宽）*1500（高），设有一个抽屉一个键盘，桌子右下角靠后方装配电脑主机托。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件盒等，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35×60cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌84组铜质九孔一体成型嵌件（共有756孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根带滑槽横梁铝型材，组成电气实验挂箱支架。支架与电气控制实验挂箱配套，上下方便，左右移位自如。
四、实验项目
（一）电拖部分
1、三相电机直接启动控制
2、三相电机点动控制
3、三相电机自锁运行控制
4、带电流表的点动与连续运行控制
5、带电能表的两地控制
6、单向运行反接制动控制
7、时间继电器控制电动机Y/△降压起动控制
8、工作台自动往返行程开关控制
（二）PLC综合实训
1、PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2、PLC仿真实训
3、PLC控制台三相异步电动机正反转控制
4、PLC控制台三相异步电动机Y/△启动控制
5、PLC控制台三相异步电动机降压启动控制
6、PLC控制台三相异步电动机能耗制动控制
7、PLC控制台三相异步电动机自锁运行控制
（三）基于变频器的电机拖动与控制实训
1、变频器功能参数设置与操作
2、变频器报警与保护功能
3、多段速度选择变频调速
4、外部端子点动控制
5、控制电机正反转运动控制
6、控制电机运行时间操作
7、瞬间停电变频器参数设定
8、外部电压变频调速
9、三相异步电动机的变频开环调速
（四）PLC、变频器的电机的拖动控制实训
1、基于PLC通信方式的多段速选择变频调速
2、基于PLC通信方式的变频器开环调速
3、基于PLC通信方式的变频器闭环调速
（五）单片机实训
A、总体要求
★1、所有单片机硬件实验电路模块都必须集成在一个实验电路主板上，完成所有的实验项目。
2、实验箱体采用铝木合金组合材料,ABS塑料包角。
★3、能配置单片机和PC机组态综合应用接口，PC机与单片机实时通信，在组态界面上实时显示单片机测控的各项参数；
★4、测量功能：虚拟示波器、常用信号源。
★5、整机具有独立自主知识产权，无任何侵权项。
B、★单片机硬件电路组成
1、基础接口电路
1）多路定时计数器8253A。
2）可编程并行输入/输出接口8255。
3）可编程键盘显示接口8279
4）可编程串行通信接口16C550
5）单片机系统简单I/O口扩展电路74LS273/74LS244。
6）看门狗电路MAX813
2、人机接口电路
1）8位LED发光管输出显示
2）8位开关量输入模块、8位开关量输出模块。
3）8个独立的LED数码管。
4）4×4矩阵键盘电路。
5）16×16点阵LED模块，由4个8*8点阵和驱动电路组成。
6）12864 LCD图形、中文、字符显示模块。
★7）主板集成有带触模屏功能的2.4”TFT 彩色液晶显示屏。
8）两路带消抖±5V单脉冲产生电路。
9）1HZ-1MHZ分8路输出固定脉冲发生。
3、外设执行部件
1）5V继电器控制、音乐发生器电路。
2）步进电机20BY及直流电机驱动与控制。
3）扬声器驱动电路。
4）蜂鸣器驱动电路。
5）光电测速模块电路。
4、通信接口电路
★1）CH375 USB通信模块 ,支持HOST /SLAVE模式。
★2）IRM5000红外无线通信模块
★3）CAN-Bus通信模块，由SJA1000和TJA1050T专用芯片组成。
★4）TCP/IP通信模块，含太网芯片RT8019和32K静态存储器。
5）RS232/RS485接口应用和电平转换电路。
6）I2C串行实时日历/时钟PCF8563。
7）I2C串行键盘显示控制器Zlg7290。
5、存储器电路
1）32K静态RAM 62256
2）串行存储器93C64读写电路
3）I2C串行存储器24C02应用电路。
4）IC卡读写（24C01)模块电路。
5）SST512K FALSH存储器电路。
6）SD卡读写电路。
6、数据转换
1）单路8位数字模拟转换接口DAC0832。
2）8路8位模拟/数字转换接口ADC0809。
3）串行8位A/D 转换电路TLC549及其相关电路
4）串行10位D/A 转换电路TLC5615及其相关电路
5）ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。
6）数字温度传感器DS18B20，用于环境温度检测。
7、单片机模块
1）配置全功能51单片机仿真系统，RS232/USB通信方式，不占用微控制器软硬件资源；CPU的口线全开放。
2)含STC89C52单片机模块,配在线下载电路和接口。
B、系统软件配置
1、WINDOWS下KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
★2、Small RTOS(51) 1.12.1vR嵌入式操作系统。
3、在线下载软件：STC_ISP_V479。
★4、支持工业组态软件在单片机控制中的应用接口软件。
★5、工业组态软件在单片机控制中的应用实验例程
★6、视频培训教程。
C、实验资料
1、配套单片机实验指导书。
2、所有实验的KEIL C51及汇编样例的电子档源程序（各样例的电子文件，为KEIL C51及汇编两种格式，该电子文件可直接用于调试）。
★3、单片机各种应用实验，在一个主板上必须实现下列实验：P3输入实验，P1输出实验、DS18B20温度检测实验、LED点阵显示实验、控制交通灯实验、步进电机和直流电机闭环控制实验、串并A/D和D/A转换实验、8279键盘显示实验、1730语音录放实验、LCD显示实验、16C550可编程异步通讯接口实验、RS232/485串行通信实验、USB接口的应用实验、以太网通信实验、CAN总线通信实验、无线红外接口通信实验、I²C总线实时时钟PCF8563、ZLG7290串行键盘、 I²C智能卡应用实验、“看门狗”复位实验、NOR Flash、TFT彩色液晶屏及触摸屏的应用实验；
★4、工业组态应用实验：含工业组态软件编程实验、工业组态软件在单片机控制中的应用实验，如数据采集、数字电压表、液体混合、工业顺序控制、电机控制等。
六、室内照明配电
1、插座和一个开关控制一盏灯
2、日光灯线路的接线
3、声控开关控制白炽灯电路的接法
4、单相电度表直接接线电路
5、配电板的安装
6、两地控制一盏灯的接法
七、电子技术综合训练
1、单相桥式整流电路
2、串联可调稳压电源电路
3、集成直流稳压电源
4、单结晶体管特
5、单结晶体管触发电路性
6、晶闸管可控整流电路（综合性实训）
7、电子门铃电路（综合性实训）
8、电子报警电路（综合性实训）
9、光控简易灯自动开关电路（综合性实训）
10、电子催眠器（综合性实训）
（八）安全急救演示
（九）消防技能的认识与掌握（教师演示）
