网孔型初级维修电工实训考核装置,网孔型初级维修电工实训考核台,网孔型初级维修电工实训考核设备能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实验实训，主要是训练学生动手能力和实操技能；实训项目是根据指导老师来确定，根据所选的项目选择相应的元器件；初级维修电工实训考核装置也可作为培训机构电工考工的理想设备。

[规格型号]：MY-304A

[产品名称]：网孔型初级维修电工实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

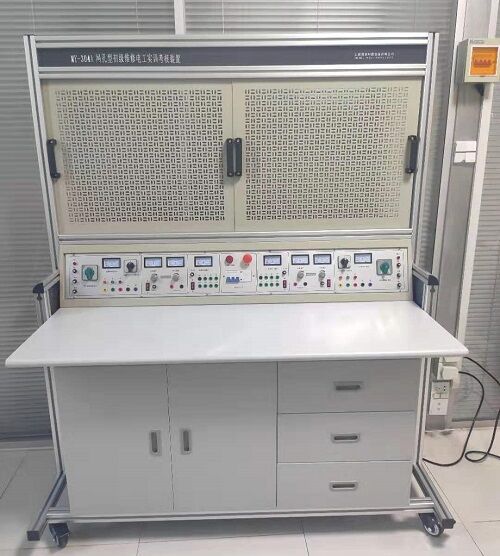

MY-304A 网孔型初级维修电工实训考核装置（双组型）

一、产品概述：
网孔型初级维修电工实训考核装置,网孔型初级维修电工实训考核台,网孔型初级维修电工实训考核设备主要由实训桌、网孔板、实训元器件组成；学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实验实训，主要是训练学生动手能力和实操技能；实训项目是根据指导老师来确定，根据所选的项目选择相应的元器件；初级维修电工实训考核装置也可作为培训机构电工考工的理想设备。
二、装置特点：
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能：
1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、网孔板尺寸：660×600mm
5、外形尺寸：1600mm×700mm×1690mm
四、实训台配置：
1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
五、参考实训项目：
1、电工布线工艺实训
2、两个开关控制一盏灯线路训练
3、声控开关控制白炽电路训练
4、二地控制一盏灯电路训练
5、三地控制一盏灯电路训练
6、日光灯线路接线训练
7、单相电度表直接安装接线
8、单相电度表经电流互感器安装接线
9、室内照明电路安装训练
10、配电板安装训练
11、交流负载电功率的测量
12、三相异步电动机直接启动控制
13、三相异步电动机接触器点动控制线路
14、三相异步电动机接触器自锁控制线路
15、三相异步电动机Y/△自动控制线路
16、用倒顺开关控制三相异步电动机正反转线路
17、接触器联锁的正反转控制线路
18、按钮联锁的三相异步电动机正反转按钮线路
19、双重联锁的三相异步电动机正反转按钮线路
20、三相异步电动机多地控制
21、工作台自动往返控制线路
22、三相异步电动机串电阻降压启动控制线路
23、三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单：
注：本装置每台需配两套元器件，(用户另可自行购买)

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		2
31	尖嘴钳		1
32	剥线钳		1
33	三相鼠笼异步电动机	380V/Y/△180W	1
