初级维修电工实训考核装置,初级维修电工实训考核设备,初级维修电工实训考核平台是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实验设备采用常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

[规格型号]：MY-305A

[产品名称]：初级维修电工实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

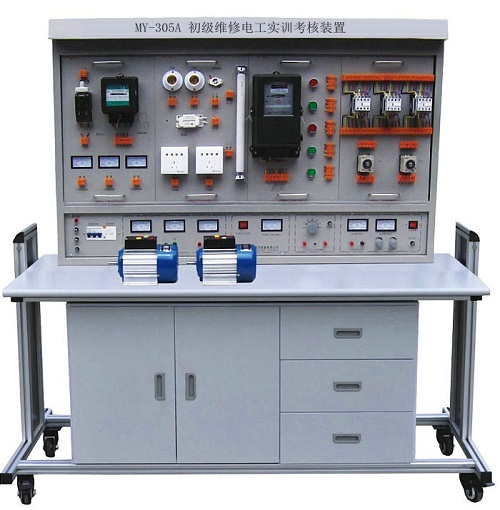

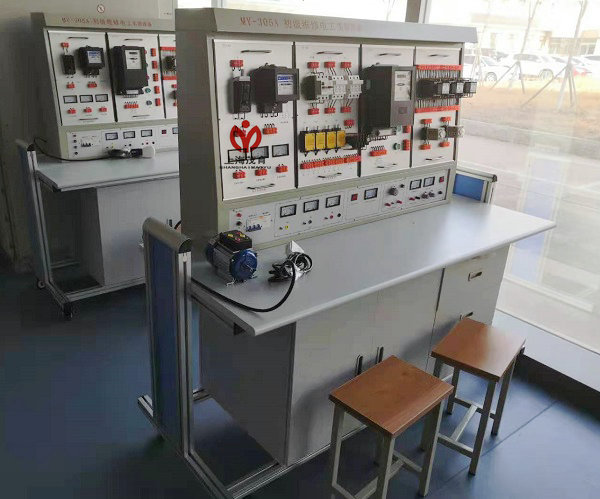

MY-305A 初级维修电工实训考核装置

一、产品概述：
初级维修电工实训考核装置,初级维修电工实训考核设备,初级维修电工实训考核平台是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实验设备采用常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸：1600mm×700mm×1450mm
三、基本配置及功能：
设备主要由实训屏、实训挂箱、实训器材、实训桌等组成。
（一）实训屏：实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源；
具体功能如下：
1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供～220V插座2只，为外部设备提供工作电源。
5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。
（二）实训挂箱及器材配备
1、SY-61维修电工挂箱（一）
2、SY-62维修电工挂箱（二）
3、SY-63维修电工挂箱（三）
4、SY-64维修电工挂箱（四）
5、SY-65维修电工挂箱（五）
6、九孔万能实训板 2块
7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
8、三相鼠笼异步电动机180W Y/△ 1台
（三）实训桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目：（挂箱模块式）

（一）电拖部分
1.三相电机直接启动控制 2.三相电机点动控制 3.三相电机自锁运行控制 4.带电流表的点动与连续运行控制	5.带电能表的两地控制 6.单向运行反接制动控制 7.时间继电器控制电动机Y/△降压起动控制 8.工作台自动往返行程开关控制
（二）室内照明配电
1.插座和一个开关控制一盏灯 2.日光灯线路的接线 3.声控开关控制白炽灯电路的接法	4.单相电度表直接接线电路 5.配电板的安装 6.两地控制一盏灯的接法
（三）电子技术综合训练
1.单相桥式整流电路 2.串联可调稳压电源电路	3.延时照明开关控制线路 4.半导体收音机的组装与调试
可选项目：（1）安全急救演示（2）消防技能的认识与掌握（教师演示）

五、配置清单（每台配备清单）：(挂箱模块式）

序号	名称			数量
1	实验屏			1个
2	实验桌			1张
3	实训挂箱
	A	SY-61 初级电工实训挂箱（一）		各1个
	B	SY-62 初级电工实训挂箱（二）
	C	SY-63 初级电工实训挂箱（三）
	D	SY-64 初级电工实训挂箱（四）
	E	SY-65 初级电工实训挂箱（五）
4	三相异步电动机 180W Y/△			1台
5	九孔万能实训板			2块
6	元件盒
	名称		规格	数量
7	电阻		150Ω	1只
8	电阻		200Ω	1只
9	电阻		1K	1只
10	电阻		6.8K	1只
11	电阻		10K	1只
12	电阻		200K	1只
13	电阻		320K	1只
14	电位器		1K	1只
15	电位器		10K	1只
16	电容		50UF/450V	1只
17	电容		220UF/63V	1只
18	电容		470UF/63V	1只
19	二极管		4007	5只
20	稳压管		2CW76	1只
21	三极管		3DG6	1只
22	三极管		3DA1	1只
23	晶闸管		3CT1A/500V	1只
24	钮子开关			1只
25	大电阻		510Ω/50W	3只
26	收音机组件			1套

友情提示：
1、设备验收：各采购单位收货时请检查初级维修电工实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的初级维修电工实训考核装置；
2、设备质保：茂育将为各采购单位提供初级维修电工实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对初级维修电工实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致初级维修电工实训考核装置的选型错误或购买设备数量错误，造成初级维修电工实训考核装置的退换货要求，将不被接受；
4、设备货期：初级维修电工实训考核装置发货期为参考值，如您需要了解初级维修电工实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对初级维修电工实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关初级维修电工实训考核装置的技术咨询。
