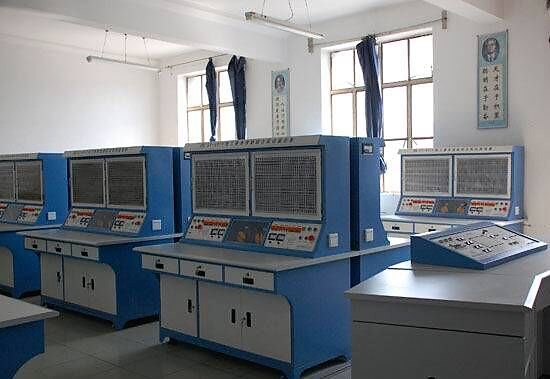

维修电工技能综合实训室设备,维修电工技能综合实训室装置,维修电工技能综合实训室采用国际惯用的万能网孔板平台式设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，达到"教"、"培"、"考"目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。

[规格型号]：MYDQ-23C

[产品名称]：维修电工技能综合实训室设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MYDQ-23C 维修电工技能综合实训室设备

一、产品概述：
维修电工技能综合实训室设备,维修电工技能综合实训室装置,维修电工技能综合实训室采用国际惯用的万能网孔板平台式设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电力拖动线路、照明线路接线工艺的实训，达到"教"、"培"、"考"目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色蚀刻新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。
二、技术参数：
1、工作电源：三相五线 380V±5％ 50Hz
2、安全保护：漏电保护（动作电流≤30mA）过流保护，熔断器保护
3、外形尺寸：1500×750×1650mm
4、额定功率：<0.5KW
5、环境温度：－10℃ ～40 ℃
6、相对湿度：<85%
7、设备重量：150Kg
三、产品结构：
1、桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
2、桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分：整体采用钢木式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。实训屏配置有测量仪表及三相异步电机，可进行相应参数的测量及三相拖动电路的实训。
4、多功能网板部分：多功能网孔板采用"门框式"设计，主体采用2mm厚的拉丝不锈钢板加工成型，网孔应用德国的先进工艺，采用改进型"横二竖六"椭圆长孔加工，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。
四、基本配置：(以一间实训室为例)

序号	配置名称	型号	规格（长×宽×高）	单位	数量	备注
学生实操系统配置
1	钢制实训台	MY-601E-01		张	12
2	钢制实训屏	MY-601E-02		套	12
(1)	实训电源系统	MY-601E-03		套	24
(2)	多功能实训网板	MY-601E-04		块	24	活动开门式
(3)	三相异步电机系统	180W 380V		套	24
3	电拖实训套件			套	24
4	照明电路实训套件			套	24
5	配套易损器材			套	1
6	工程材料			套	1
7	实训指导书			套	12

五、实训项目：
（一）电力拖动部分：
低压电器的识别：
1、三相异步电动机直接启动控制
2、串联电阻降压启动线路
3、三相异步电动机点动控制线路
4、三相异步电动机自锁控制线路
5、接触器联锁的三相异步电动机正反转控制线路
6、按钮联锁的三相异步电动机接触器正反转控制线路
7、双重联锁的三相异步电动机正反转控制线路
8、工作台自动往返控制线路
9、三相异步电动机顺序控制线路
10、三相异步电动机多地控制线路
11、三相鼠笼异步电动机的降压起动控制电路
12、通电延时带直流能耗制动的Y-△起动的控制线路
13、手动Y-△控制
14、C620车床的接线、故障与维修
15、电动葫芦电气控制
16、铣床主轴与进给电动机的控制
17、电动反接制动控制线路
18、直接启动及能耗制动控制
（二）照明部分：
1、插座和一个开关控制一盏灯的控制与接线
2、两个双联开关控制一盏灯的控制与接线
3、三个开关控制一盏灯的控制与接线
4、日光灯的控制与接线

友情提示：
1、设备验收：各采购单位收货时请检查维修电工技能综合实训室设备的货品外观，核实本设备的数量及配件，拒收处于受损状态的维修电工技能综合实训室设备；
2、设备质保：茂育将为各采购单位提供维修电工技能综合实训室设备说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对维修电工技能综合实训室设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致维修电工技能综合实训室设备的选型错误或购买设备数量错误，造成维修电工技能综合实训室设备的退换货要求，将不被接受；
4、设备货期：维修电工技能综合实训室设备发货期为参考值，如您需要了解维修电工技能综合实训室设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对维修电工技能综合实训室设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关维修电工技能综合实训室设备的技术咨询。
