维修电工技师及高级技师技能实训考核装置,维修电工技师及高级技师技能实训考核设备,维修电工技师及高级技师技能实训考核台是根据劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。本装置适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。

[规格型号]：MY-206A

[产品名称]：维修电工技师及高级技师技能实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

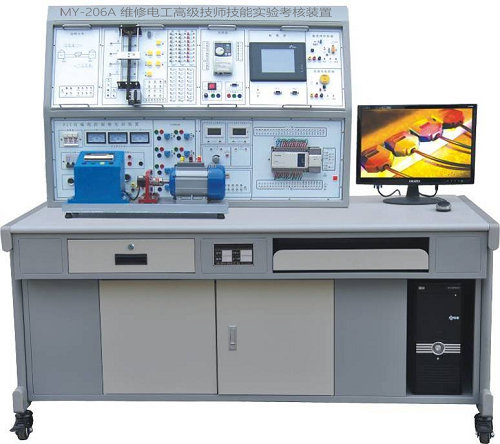

MY-206A 维修电工技师及高级技师技能实训考核装置

维修电工技师及高级技师技能实训考核装置,维修电工技师及高级技师技能实训考核设备,维修电工技师及高级技师技能实训考核台是根据劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。本装置适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。
一、功能特点：
1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。
2、采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
3、工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。
4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。
二、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜0.5KVA
4、外形尺寸：1630mm×730mm×1300mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
三、基本配置及功能：
实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信模块、工控组态软件、仿真软件、电机导轨及测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
2、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。
3、直流电压/电流表：由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成，电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级。
4、功能模块：八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。
5、FX主机实训组件：配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入），FX1N-485BD通信模块（2路A/D输入、1路D/A输出）及RS-485通信模块，配套SC-09编程电缆。
（二）实训挂箱

序号	实训考核模块	序号	实训考核模块
1	抢答器/音乐喷泉	10	工业洗衣机/电镀生产线
2	装配流水线/十字路口交通灯	11	步进电机/直线运动
3	水塔水位/天塔之光	12	直流电机控制/温度控制
4	自动送料装车/四节传送带	13	皮带运输机
5	多种液体混合装置	14	隧道风机
6	自动售货机	15	继电接触控制
7	自控轧钢机/邮件分拣机	16	三菱FR-S520SE-0.4KW（带RS485）
8	机械手控制/自控成型机	17	5.7英寸Eview500，256色
9	四层电梯

四、电机导轨、光码盘测速系统及数显转速表：
包括日本欧姆龙1024光电编码器及固定电机的导轨等。在导轨面板上设有五位数显转速表，显示当前转速；同时设有光电编码信号输出，包括A、B两个通道；同时还具有电压反馈信号。
五、三相鼠笼异步电机：交流380V/△
六、实训桌：
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
七、实训项目：
（一）PLC模拟对象基本应用实训：

1.电动机点动与自锁控制 2.电动机正反转控制 3.电动机带延时正反转控制 4.电动机星/三角换接起动控制 5.抢答器控制（优先级、数值运算） 6.数码显示控制 7.装配流水线控制 8. 音乐喷泉控制 9.天塔之光控制（闪烁、发射、流水型） 10.水塔水位控制（自动/手动，自诊断） 11.十字路口交通灯控制（声效、自动/手动） 12.自动送料装车系统控制 13.四节传送带控制 14.多种液体混合装置控制	15.机械手控制 16.自控轧钢机控制 17.邮件分拣机控制 18. 自控成型机控制 19.自动售货机控制 20.四层电梯控制 21.自动洗衣机控制 22.步进电机控制 23.直线运动控制 24.电镀生产线控制 25.温度控制控制 26.直流电机控制 27.皮带运输机控制 28.隧道风机控制
（二）PLC、变频器、触摸屏的综合应用实训
29.变频器功能参数设置与操作 30.变频器报警与保护功能 31.变频器无级调速 32.变频器控制电机正反转 33.外部端子点动控制 34.多段速度选择变频调速 35. 外部模拟量（电压/电流）变频调速 36.瞬时停电启动控制 37.PID变频调速控制 38.PLC控制变频器外部端子的电机正反转	39.基于PLC的程序运转控制 40.基于PLC模拟量控制变频开环调速 41.基于PLC通信方式的变频器开环调速 42.基于PLC通信方式的速度闭环定位控制 43.基于PLC模拟量方式的变频器闭环调速 44.PLC与人机界面触摸屏通讯控制 45.PLC、人机界面触摸屏与变频器通讯控制 46.PLC与人机界面触摸屏数字量调速 47.PLC与人机界面触摸屏模拟量调速

八、实训挂箱：

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	隧道风机	通过对“隧道风机”控制了解隧道通风控制原理
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12	SX12	自动洗衣机/电镀生产线	通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。
13	SX13	直流电机控制/温度控制（模拟量控制）	通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。
14	BP1	变频器实训组件：配置三菱FR-S520SE-0.4KW带有RS485通信接口及BOP操作面板	初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。
15	CM1	触摸屏实训组件：	了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。

九、主要配置清单：

名称	型号	数量	单位	备注
PLC实训台	三菱FX1N-40 mR主机	1	套
	实训屏	1	台
	通信编程电缆	1	条
实训模块	实训模块1	1	块
	实训模块2	1	块
	实训模块3	1	块
	实训模块4	1	块
	实训模块5	1	块
	实训模块6	1	块
	实训模块7	1	块
	实训模块8	1	块
	触摸屏实训模块	1	块
	变频器模块	1	块	FR-S520SE
电机	三相鼠笼式异步电动机380V	1	台
电机及导轨	220V电机及导轨含1024编码器以及转速表	1	台
软件	西门子编程软件	1	套
软件	仿真软件	1	套
实训桌	实训桌	1	张
说明书	实验指导	2	册
连接线	实验叠插连接线100CM	40	条
连接线	实验叠插连接线30CM	10	条

友情提示：
1、设备验收：各采购单位收货时请检查维修电工技师及高级技师技能实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的维修电工技师及高级技师技能实训考核装置；
2、设备质保：茂育将为各采购单位提供维修电工技师及高级技师技能实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对维修电工技师及高级技师技能实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致维修电工技师及高级技师技能实训考核装置的选型错误或购买设备数量错误，造成维修电工技师及高级技师技能实训考核装置的退换货要求，将不被接受；
4、设备货期：维修电工技师及高级技师技能实训考核装置发货期为参考值，如您需要了解维修电工技师及高级技师技能实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对维修电工技师及高级技师技能实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关维修电工技师及高级技师技能实训考核装置的技术咨询。
