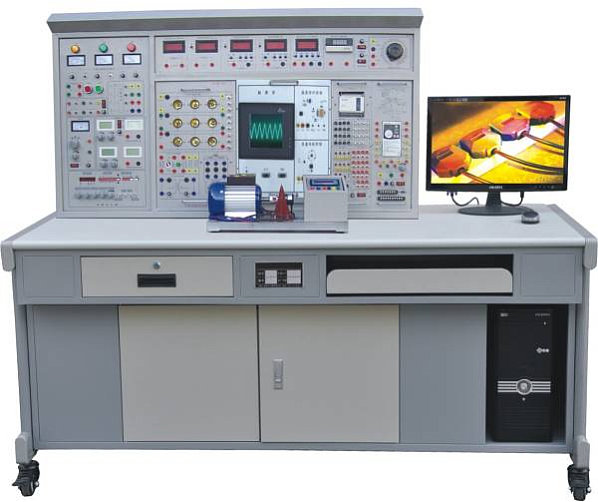

高性能电工电子电拖及自动化技术综合实训与考核装置,高性能电工电子电拖及自动化技术综合实训与考核设备,高性能电工电子电拖及自动化技术综合实训与考核台是适用各类职业院校、中专技校。电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。有机地融合了电工、电子、电力拖动、PLC、变频器、触摸屏等实训内容。
一、产品概述：
高性能电工电子电拖及自动化技术综合实训与考核装置,高性能电工电子电拖及自动化技术综合实训与考核设备,高性能电工电子电拖及自动化技术综合实训与考核台是适用各类职业院校、中专技校。电工、电子、电拖、机电一体化、自动化等专业的教学和从事相关专业的技术人员实训考核。装置有机地融合了电工、电子、电力拖动、PLC、变频器、触摸屏等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用；创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、中专、技校、职业学校及各类培训鉴定机构新建、改建、实训室的理想实训设备。
二、装置特点：
1、安全性能高：实训屏上380V交流输出处设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。配备漏电保护装置，通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。
3、综合性强：使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上， 能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整，装置采用挂箱式结构，更换便捷，并可自由组合，满足不同的实训要求，添加部件即可扩展功能或开发新的实训项目
5、实训台结构合理、性能优越、配套完整，根据弱电和强电配置不同的实训连接线及相应的插座，使用安全、可靠。
三、技术性能
1、工作电源：三相四线（或三相五线）~380V±10% 50Hz
2、温度：-10℃~+40℃ 相对温度<85%(25℃)
3、装置容量：<1.5KVA
4、重量：220Kg
5、外形尺寸：1600mm×700mm×1500mm
四、配置及功能
电工实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝塑面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供～220V插座2只，为外部仪器提供工作电源。
（4）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，+24V、±12V具有短路保护功能。
（3）恒流源：一路0-500mA连续可调恒流源，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
3、函数信号发生器：
（1）波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波。
（2）频率范围：由0.1Hz到2MHz，分七个频率档级。
（3）正弦波失真度；10-30Hz<3% 30Hz-100KHz≤1%
（4）方波响应:前沿/后沿≤100nS（开路）
（5）最大输出幅度(开路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
（6）直流偏置(开路)：±l0V
（7）输出阻抗Z：ZO=50Ω±5Ω
（8）占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
（9）压控振荡(VCF)：加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
4、频率计数器
5、真有效值交流数字电压表
交流数字电压表1只，测量范围：0-500V，频率范围：10Hz-20Hz。测量精度为0.5级。
6、真有效值交流数字电流表
交流数字电流表1只，测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。
7、直流数显电压表一只，测量范围：0-300V。测量精度为0.5级。
8、直流数显毫安表一只，测量范围：0-2000mA。测量精度为0.5级。
9、功率、功率因数表
能测量电路的功率、功率因数。功率测量精度为0.1级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。
（二）实训挂箱
1、电路基础实训（一）
完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。
2、电路基础实训（二）
提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。
3、交流电路实训（一）
提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。
4、电路基础实训（三）
仪表量程扩展实训（电流表、电压表量程的扩展）。
5、电工综合技能实训（一）
电流表、电压表和欧姆表的设计。
6、电工综合技能实训（二）
运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。
7、铁芯变压器、互感/电度表实训
铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根，灯泡负载九个只，电度表一只，规格为220V、3/6A，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便。
8、电子技术实训（一）
提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管、二极管、稳压块、电阻、单结晶体管、蜂鸣器等。实训箱还配有单管/负反馈两极放大器、射极跟随器、RC串联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。
9、电子技术实训（二）
提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300KHz连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（9P、14P、16P、28P、40P若干只）。实训箱还配有单管/负反馈两级放大器、射极跟随器、RC串联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。
10、继电接触控制（一）
熔断器5只、按钮1只、变压器1只（380V/36+6.3）、转换开关1只、信号灯3只、整流电路1只、能耗制动电阻（510Ω/50W）3只、交流接触器1只、热继电器1只。
11、继电接触控制（二）
交流接触器3只、通电延时时间继电器1只、热继电器1只、控制按钮3只。
12、继电接触控制（三）
行程开关4只、倒顺开关1只、热继电器1只。
13、PLC主机挂箱
配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
14、PLC实训模块
1）自动送料装车/传送带模拟控制 2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制 5）邮件分拣模拟控制
15、变频器实训挂箱
配置三菱FR-720变频器，带有RS485通讯接口及BOP操作面板。
16、电机导轨及光码盘测速系统
含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
17、三相鼠笼异步电动机（380V Y/△）1台
18、连接线一套
（三）实训桌
实训桌为钢木结构。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、实训项目：
（一）电工基本技能实训
1、本电工仪表的使用与测量误差的计算实验
2、减小仪表测量误差的方法实验
3、欧姆定律实验
4、电阻的串、并、混联电路实验
5、电阻分压器电路实验
6、电容的串、并、混联电路实验
7、电容的充放电电路实验
8、伏安法测电阻实验
9、节点电压法实验
10、回路电压法实验
11、支路电流法实验
12、电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值实验
13、电压表量程的扩展实验
14、电流表量程的扩展实验
15、已知和未知电路元件的伏安特性实验
16、直流电阻电路故障的检查实验
17、电路中电位的测量实验
18、基尔霍夫电压定律实验
19、基尔霍夫电流定律实验
20、电压源外特性的测定实验
21、叠加原理实验
22、电压源与电流源的等效变换实验
23、负载获得最大功率的条件实验
24、戴维南定理实验
25、诺顿定理实验
26、互易定理实验
27、二端口网络实验
28、双联开关两地控制实验
29、RLC串联交流电路实验
30、RLC并联交流电路实验
31、RLC串联谐振电路实验
32、电感、电容元件在直流电路和交流电路中的特性实验
33、正弦稳态下RL、RC串联电路实验
34、日光灯电路的连接实验
35、提高功率因数的方法实验
36、电磁感应现象实验
37、互感耦合电路实验
38、互感线圈同名端的判断实验
39、一阶电路过渡过程的研究实验
40、二阶电路过渡过程的研究实验
41、单相变压器实验
42、变压器参数测定及绕组极性判别实验
43、交流电路参数的测量实验
44、三相负载的星形联接实验
45、三相负载的三角形联接实验
46、三相交流电路功率的测量实验
47、功率因数及相序的测量实验
48、单相电度表的安装及使用实验
49、三相鼠笼式异步电动机的使用实验
50、三相异步电动机点动控制实验
51、三相异步电动机自锁控制实验
52、三相异步电动机既可点动又自锁控制实验
53、接触器联锁正反转控制实验
54、按钮联锁正反转控制实验
55、接触器和按钮双重联锁正反转控制、模拟电路基本技能实训实验
56、晶体二极管的判别与检测实验
57、PN结的单向导电特性实验
58、晶体三极管的判别与检测实验
59、单结晶体管特性实验
60、晶体管共射极单管放大器实验
61、场效应管放大电路实验
62、负反馈放大电路实验
63、差动放大电路实验
64、射极跟随器实验
65、场效应管共源极放大电路实验
66、共集电极放大器实验
67、共基极放大器实验
68、两级阻容耦合放大器实验
69、运算放大器的基本接法实验
70、集成运放同相比例放大器实验
71、集成运放反相比例放大器实验
72、集成运放加法电路实验
73、集成运放减法电路实验
74、集成运放积分电路实验
75、集成运放微分电路实验
76、电压跟随器实验
77、电压比较器实验
78、RC桥式正弦波振荡器实验
79、方波发生器实验
80、三角波、发生器实验
81、文氏电桥正弦波发生器实验
82锯齿波发生器实验
83、过零比较器实验
84、比较器实验
85、窗口比较器电路实训实验
86、集成运放的调零电路实验
87、电源极性错接的保护电路实验
88、输入端限幅保护电路实验
89、输出端限幅保护电路实验
90、OTL功率放大器实验
91、RC正弦波振荡器及选频放大器实验
92、晶闸管可控整流电路实验
93、单相半波整流、滤波电路实验
94、单相全波整流、滤波电路实验
95、单相桥式整流、滤波电路实验
96、稳压管稳压电路及其稳压原理实验
97、三端集成固定稳压电源实验
98、正电源输出可调集成稳压电源实验
99、串联型晶体管稳压电源电路实验
（二）数字电路基本技能实训实验
100、晶体管二极管开关特性实验
101、晶体管三极管开关特性实验
102、二极管限幅器实验
103、三极管限幅器实验
104、二极管钳位器实验
105、TTL集成逻辑门实验
106、集成与门逻辑功能测试实验
107、集成非门电路逻辑功能测试实验
108、集成或门电路逻辑功能测试实验
109、集成与非门逻辑功能测试实验
110、CMOS门电路的测试实验
111、TTL电路和CMOS电路的输出特性测试实验
112、集成逻辑电路的连接与驱动实验
113、组合逻辑电路实验
114、半加器实验
115、全加器实验
116、译码器实验
117、译码器逻辑功能测试实验
118、数据选择器逻辑功能测试实验
119、四选一数据选择器实验
120、八选一数据选择器实验
121、集成触发器逻辑功能测试实验
122、基本RS触发器实验
123、JK触发器实验
124、D触发器实验
125、CMOS触发器实验
126、计数、译码和显示实验
127、计数器及其应用实验
128、十进制可逆计数器的逻辑功能测试实验
129、二进制加法计数器实验
130、十进制加法计数器实验
131、测试移位寄存器的逻辑功能实验
132、移位寄存器及其应用实验
133、脉冲分配器及其应用实验
134、555时基电路实验
135、单稳态触发器实验
136、多谐振荡器实验
137、施密特触发器实验
138、D/A转换器实验
139、A/D转换器实验
（三）电工综合技能实训
140、运算放大器的设计及其应用实验
141、受控源的设计实验
142、电流表、电压表和欧姆表的设计实验
143、整流滤波电路的设计及应用实验
144、报警保护电路的设计及其应用实验
145、过流保护的设计及其应用实验
（四）电力拖动技能实训
1、闸刀开关正转控制线路实验
2、接触器点动正转控制线路实验
3、具有自锁的正转控制线路实验
4、具有过找保护的正转控制线路实验
5、倒顺开关控制正反转控制线路实验
6、接触器联锁的正反转控制线路实验
7、按钮联锁的正反转控制线路实验
8、按钮接触器复合联锁控制线路实验
9、自动往返行程控制线路实验
10、接触器控制串联电阻降压起动线路实验
11、时间继电器控制串联电阻降压控制线路实验
12、手动Y/△降压起动实验
13、接触器控制Y/△降压起动实验
14、时间继电器控制Y/△降压起动实验
15、QX3-13型Y/△自动起动控制线路实验
16、半波整流能耗制动控制线路实验
17、全波整流能耗制动控制线路实验
18、C620车床电气控制线路实验
19、手动降压起动实验
20、单相运行反接制动控制线路实验
21、电动葫芦电气控制线路实验
22、C6163车床电气控制线路实验
23、控制电路联锁控制线路实验
24、主电路联锁控制线路实验
（五）PLC与变频综合实训
（1）PLC基本技能实训实验
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
1）自动送料装车/传送带模拟控制实验
2）多种液体混合装置/搅拌机模拟控制实验
3）自动售货机模拟控制实验
4）水塔自动供水模拟控制实验
5）邮件分拣模拟控制实验
（2）PLC高级技能实训（设计、安装、调试及检修）
1.PLC控制的三相异步电动机正反转控制实验
2.PLC控制的三相异步电动机Y/△启动控制实验
3.PLC控制的三相异步电动机降压启动控制实验
4.PLC控制的三相异步电动机能耗制动控制实验
5.C620车床电气控制线路实验
6.C6130车床电气控制线路实验
7.电动葫芦电气控制线路
（3）基于变频器的电机拖动与控制实训实验
1.变频器功能参数设置与操作实验
2.变频器报警与保护功能实验
3.多段速度选择变频调速实验
4.外部端子点动控制实验
5.控制电机正反转运动控制实验
6.控制电机运行时间操作实验
7.瞬间停电变频器参数设定实验
8.外部电压变频调速实验
9.三相异步电动机的变频开环调速实验
（4）PLC、变频器的电机拖动与控制实训
1.基于PLC通信方式的多段速选择变频调速实验
2.基于PLC通信方式的变频器闭环调速实验
3.基于PLC通信方式的变频器开环调速实验
