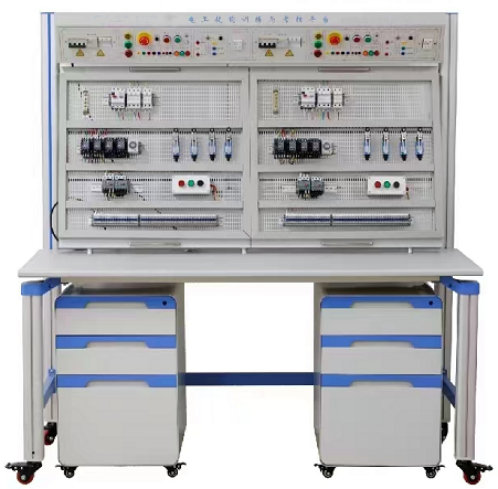

一、电气装配实训平台,电气装配实训装置,电气装配实训设备特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
二、技术指标
1、设备的材料：钣金、铝合金结构；
2、电源输入：三相AC 380V ±10% 50HZ 三相五线；
3、固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组
4、可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
5、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
6、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、实训项目举例
1、照明电路安装连接实训；
2、日光灯连接实训；
3、单相电能表的应用；
4、电动机点动与连续转动电路连接实训；
5、按钮联锁的电动机正、反转电路连接实训；
6、接触器联锁的电动机正、反转电路连接实训；
7、接触器和按钮双重联锁的电动机正、反转电路连接实训；
8、两地控制的电动机控制电路的安装；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机往返行程控制电路连接实训；
12、电动机顺序启动控制电路连接实训；
13、电动机定时运转控制电路连接实训；
14、按钮切换的双速电动机控制电路连接实训；
15、时间继电器切换的双速电动机控制电路连接实训；
友情提示：
1、设备验收：各采购单位收货时请检查电气装配实训平台的货品外观，核实本设备的数量及配件，拒收处于受损状态的电气装配实训平台；
2、设备质保：茂育将为各采购单位提供电气装配实训平台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电气装配实训平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电气装配实训平台的选型错误或购买设备数量错误，造成电气装配实训平台的退换货要求，将不被接受；
4、设备货期：电气装配实训平台发货期为参考值，如您需要了解电气装配实训平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电气装配实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电气装配实训平台的技术咨询。
