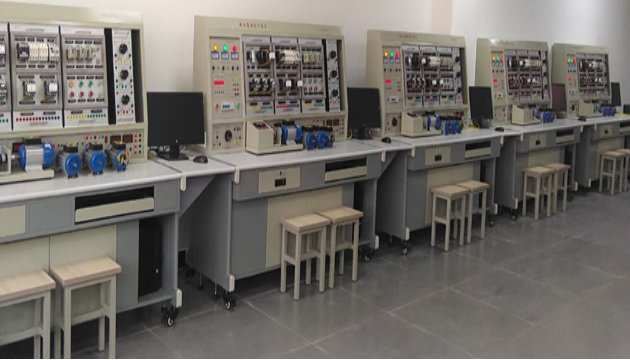

电工基础实训装置,电工基础实训设备,电工基础实训平台适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
电工基础实训装置,电工基础实训设备,电工基础实训平台是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
一、技术性能
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：180×70×150cm3
二、装置的基本配置：
DW01电源、仪器控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。
具体功能如下：
1、主控功能板
（1）三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
（2）设有450V指针式交流电压表三只，指示电源输入的三相电压；
（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
2、交、直流电源
（1）励磁电源：直流220V/0.5A，具有短路保护。
（2）电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
（3）直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
（4）交流电源：① 设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；② 设有单相调压器一组，可得到交流0～250V可调电压；③控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交.直流仪表
（1）交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
（2）交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
（3）功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），可储存15组数据，供随时查阅。
（4）直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
（5）直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
4、整流二极管：IN5408四只
三、实验项目
（一）电气控制及电机拖动实训
1.三相异步电动机直接启动控制电路
2.三相异步电动机点动控制电路
3.三相异步电动机自锁控制电路
4.三相异步电动机按钮联锁正反转控制电路
5.三相异步电动机接触器联锁正反转控制电路
6.三相异步电动机双重联锁正反转控制电路
7.三相异步电动机工作台自动往返控制电路
8.两台三相异步电动机顺序启动、顺序停转控制电路
9.三相异步电动机的两地控制电路
10.接触器控制的Y-△控制
11.时间继电器控制的Y-△控制
12.三相异步电动机单向启动反接制动控制电路
13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15.三相异步电动机正反转启动能耗制动控制电路
16.单相鼠笼电动机电容启动控制电路
17.双速交流异步电动机手动变速控制电路
18.双速交流异步电动机自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20.三相异步电动机正反转能耗制动控制线路
21.三相异步电动机正反转启动反接制动控制线路
22.C620型车床电气控制线路
23.电动葫芦电气控制
24.Y3150滚齿机控制电路
（二）电工、电子技术综合实训
1.日光灯接线
2.单相整流装置电路的组装
3.并联型硅稳压管稳压电路的组装
4.串联型晶体管稳压电路的组装
5.JS20单结晶体管时间继电器
6.JSJ型晶体管时间继电器
7.接近开关
8.微音放大电路的测试
9.智力竞赛抢答器
10.依靠漏电流触发的简易交流开关电路
11.家用调光台灯电路
（三）PLC、变频器综合实训
（1）PLC基本技能实训
1）PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2）典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3）PLC仿真实训：
1.抢答器控制
2.天塔之光控制
3.音乐喷泉控制（具有声效功能）
4.十字路口交通灯控制
5.水塔水位控制
6.自动送料装车系统控制传送带控制
7.装配流水线控制
8.多种液体混合装置控制
9.自控轧钢机控制
10.邮件分拣机控制
11.自动售货机控制
12.四层电梯控制（实物）
（2）PLC高级技能实训（设计、安装、调试及检修）
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机降压启动控制
4.PLC控制的三相异步电动机能耗制动控制
5.C620车床电气控制线路
6.C6130车床电气控制线路
7.电动葫芦电气控制线路
（3）PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量（电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.PLC控制变频器外部端子的电机运行时间控制
12.基于PLC数字量控制方式的多段速
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的速度闭环控制
15.变频器恒压供水系统的模拟
（四）PLC电工综合实训
1）PLC电工中级
1.PLC的工作原理
2.程序的执行过程
3.电动机的起停控制
4.电动机的正反转控制
5.电动机循环正反转控制
6.三速电动机控制
2）PLC电工高级
7.星角起动控制
8.电动机正反转能耗制动控制
9.彩灯循环控制
10.数码管的点亮控制
11.大小球传送装置的控制
12.简易机械手的控制
3）PLC电工技师与综合实训
13.电镀生产线的控制
14.自动交通灯的控制
15.皮带运输线的控制
16.工业洗衣机的控制
17.恒压供水系统的控制
18.工业刨车的控制
19.小推车的控制
20.中央空调冷却泵控制
21.停车场车位控制
22.变频器的PU操作
23.变频器的EXT操作
24.变频器的组合操作
25.手持编程器的操作
26.传感器的使用
27.气缸的使用
28.变频运输三维分选装置
29.步进运输坐标式四维分选装置
30.单相调速运输龙门式分选装置
31.X62W铣床
32.Z3050摇臂钻床
33.CA6140型车床
友情提示：
1、设备验收：各采购单位收货时请检查电工基础实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的电工基础实训装置；
2、设备质保：茂育将为各采购单位提供电工基础实训装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电工基础实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致电工基础实训装置的选型错误或购买设备数量错误，造成电工基础实训装置的退换货要求，将不被接受；
4、设备货期：电工基础实训装置发货期为参考值，如您需要了解电工基础实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电工基础实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电工基础实训装置的技术咨询。
