电工技术实训考核装置,电工技术实训考核设备,电工技术实训考核平台是综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。

[规格型号]：MY-202E

[产品名称]：电工技术实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

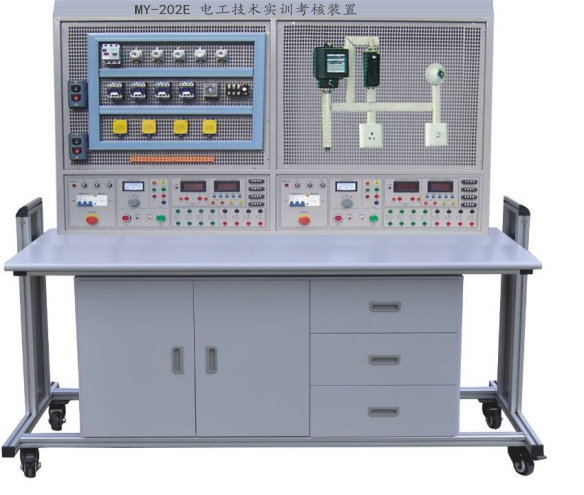

MY-202E 电工技术实训考核装置

一、产品概述：
电工技术实训考核装置,电工技术实训考核设备,电工技术实训考核平台是综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。实训内容丰富，实训方法接近工业现场，实训方法灵活、增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，特别适用于各院校现阶段实训设备的更新改造，迅速开设实训课程的理想设备。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、停止按钮进行电源控制。
3、设有450V指针式交流电压表1只，指示输入三相电源线电压。
4、安全保护：设有漏电保护器，确保设备和操作者人身安全。
5、连续可调交流电源：0-220V连续可调，具有短路保护
6、可调同步励磁电机电源：0-40V/2A连续可调，具有短路保护
7、提供降压启动电阻75Ω/75W六个，能耗制动电阻10Ω/25W二个。
8、整流二极管：IN5408四只
9、智能型真有效值交流数字电压表
交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-500V，频率范围：10Hz-20Hz。档位自动调节。测量精度为0.5级。具有数据存储与查询功能。
10、智能型真有效值交流数字电流表
交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。具有数有数据存储与查询功能。
11、直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
12、直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
13、智能型功率、功率因数表
由24位专用DSP、16位高精度A/D转换器和高 MPU单元设计构成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为0.1级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载
四、实训操作桌：
铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、参考实训考核项目：
1、电工布线工艺实训
2、两个开关控制一盏灯线路训练
3、声控开关控制白炽电路训练
4、二地控制一盏灯电路训练
5、三地控制一盏灯电路训练
6、日光灯线路接线训练
7、单相电度表直接安装接线
8、单相电度表经电流互感器安装接线
9、室内照明电路安装训练
10、配电板安装训练
11、交流负载电功率的测量
12、三相异步电动机直接启动控制
13、三相异步电动机接触器点动控制线路
14、三相异步电动机接触器自锁控制线路
15、三相异步电动机Y/△自动控制线路
16、用倒顺开关控制三相异步电动机正反转线路
17、接触器联锁的正反转控制线路
18、按钮联锁的三相异步电动机正反转按钮线路
19、双重联锁的三相异步电动机正反转按钮线路
20、三相异步电动机多地控制
21、工作台自动往返控制线路
22、三相异步电动机串电阻降压启动控制线路
23、三相异步电动机能耗制动控制线路
24、普通车床控制电路的连接；
25、电动葫芦控制电路的连接
六、配置表：

序号	名称	每台数量	单位	备注
1	控制屏	1	套
2	实训桌	1	张
3	学生凳	2	张
4	器材配备	1	套	见表一
6	实训连接线	1	套
7	网孔板	2	块
8	实验指导书（包含Word电子版）	1	套

表一

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	接线端子排	JF5-2.5/5	5
25	G形导轨		1
26	走线槽		2米
27	螺丝		90
28	螺丝刀		2
29	尖嘴钳		1
30	剥线钳		1
31	三相鼠笼异步电动机	380V/Y/△180W	2

友情提示：
1、设备验收：各采购单位收货时请检查电工技术实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的电工技术实训考核装置；
2、设备质保：茂育将为各采购单位提供电工技术实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电工技术实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致电工技术实训考核装置的选型错误或购买设备数量错误，造成电工技术实训考核装置的退换货要求，将不被接受；
4、设备货期：电工技术实训考核装置发货期为参考值，如您需要了解电工技术实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电工技术实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电工技术实训考核装置的技术咨询。
