通用电工实训台,通用电工实训装置,通用电工实训设备,通用电工实训室成套设备是综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发的装置。

[规格型号]：MY-202F

[产品名称]：通用电工实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

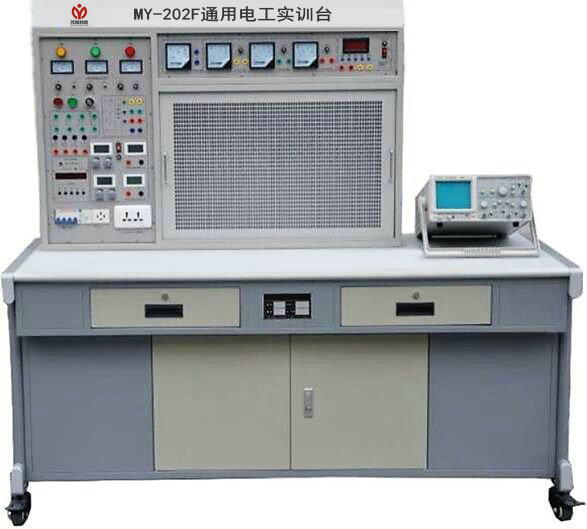

MY-202F 通用电工实训台

一、产品特点：
通用电工实训台,通用电工实训装置,通用电工实训设备,通用电工实训室成套设备是综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，训练与鉴定接近工业现场，外形美观，结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强，装置设置多重科学安全保护措施，确保设备和使用者人身安全，非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台，用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄，标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。
二、技术性能：
1、输入电源：三相四线（或三相五线）～380V±5% 50Hz
2、工作温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏构成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2、电源及参数：
1）输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。
2）电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。
3）恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-1500mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出有0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。
3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。
4、实验管理器：平时作为时钟使用，具有设定密码，实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
5、智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储15组测量数据，供随时查阅。
6、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。
7、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。
8、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。
9、单、三相插座：为外部仪器提供工作电源。
10、网孔板一块，材质不锈钢，规格：660mm×600mm。
四、实训操作桌：
铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、配置清单（20台为例）：

序号	设备名称	参数要求	数量
1	通用电工实验台		20台
2	万用表	MF47F	20台
3	电压表	6L2-V 450V	20只
4	电流表	6L2-A 10A	20只
5	直流电桥	QJ23	10只
6	单相电能表	DD862-4	20只
7	三相电能表	DJ862-4	10只
8	进户箱	JXF-403020	20只
9	电工工具	胜达108件	40套
10	插座/开关	10A 5孔	20套
11	照明灯具	GN-D1	20套
12	手电钻	J1Z-FF05-10A500W	10把
13	钳形电流表	UT201	20只
14	兆欧表	ZC25-3	10只
15	接地电阻测试仪	ZC29B-2	10只
16	仿真橡皮人	KAR/CPR300	1套
17	消防工具	4KG干粉灭火器	1套
18	铜芯电线	2.5	20捆
19	工具材料柜	钢制9005001800	2个

友情提示：
1、设备验收：各采购单位收货时请检查通用电工实训台的货品外观，核实本设备的数量及配件，拒收处于受损状态的通用电工实训台；
2、设备质保：茂育将为各采购单位提供通用电工实训台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对通用电工实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致通用电工实训台的选型错误或购买设备数量错误，造成通用电工实训台的退换货要求，将不被接受；
4、设备货期：通用电工实训台发货期为参考值，如您需要了解通用电工实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对通用电工实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关通用电工实训台的技术咨询。
