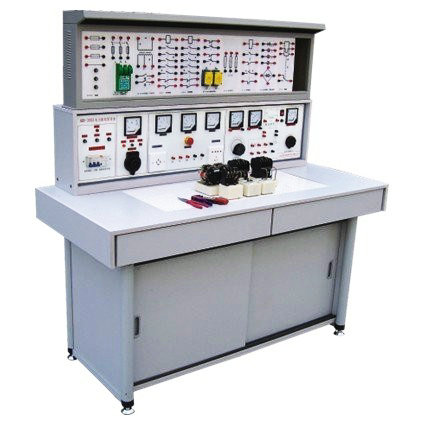

立式通用电工电子实验室成套设备,立式通用电工电子实验室成套装置,立式通用电工电子实验台是按照职业教育中职实验教学大纲的要求研制的成套设备，它可满足大、中专院校、职业学枚、技校电工学、电工原理、电子技术等课程的实验教学要求。具有整体结构紧凑、外形美观大方、组装方便等特点，是各类高等院较、中等专业学校和职业学校电工、电子实验教学理想换代产品。
|
编 号 |
名 称 |
型 号 及 规 格 |
|---|---|---|
|
MY-01 |
直流电流表 |
59C23型0～l00μA |
|
MY-02 |
直流电流表 |
59C23型0～l0mA～50mA |
|
MY-03 |
直流电流表 |
59C23型0～2A |
|
MY-04 |
交流电流表 |
59L19型0～100mA |
|
MY-05 |
交流电流表 |
59L19型0～2A |
|
MY-06 |
直流电流表 |
59C23型0～l0V～30V |
|
MY-07 |
直流电流表 |
59C23型0～300V |
|
MY-08 |
交流电流表 |
59L19型0～450V |
|
MY-09 |
功率因数表 |
59L19型220V2A |
|
MY-10 |
电路接点扩展板 |
自锁紧插口l2只 |
|
MY-11 |
交流接触器 |
CJ10-10 380V 10A（二只） |
|
MY-12 |
热继电器 |
JRl6-20/3D 0.35～lA |
|
MY-13 |
中间继电器 |
JZ7-44 380V 5A |
|
MY-l4 |
时间继电器 |
JS7-2A 380V 60S |
|
MY-l5 |
接钮开关 |
LAl9-11三只 |
|
MY-16 |
熔断器 |
RclA-5 5A |
|
MY-17 |
转换开关 |
LW6-2B 400V 5A |
|
MY-18 |
三相负荷开关 |
HK8 400V l5A |
|
MY-19 |
日光灯电路单元板 |
40W镇流器，开关 |
|
MY-20 |
熔断器，启辉器 |
|
|
MY-21 |
直流电压表 |
59C23型 0～lV |
|
MY-22 |
电流测量插口 |
500V 2A |
|
MY-23 |
灯炮负载 |
平灯头九只，开关九只 |
|
MY-24 |
直流电流表 |
59C23型 0～500mA |
|
MY-25 |
电流源-电压源转换电路 |
|
|
MY-26 |
伏安特性单元板 |
|
|
MY-27 |
电路元件单元板 |
|
|
MY-28 |
直流电路单元板 |
|
|
MY-29 |
受控源单元板 |
|
|
MY-30 |
交流电压表 |
59L19型 0～50～250V |
|
MY-31 |
交流电流表 |
59L19型 0～500mA |
|
1．常用电工仪表的使用 2．线性元件与非线性元件的伏安特性 3．直流电路电压与电位的研究 4．基尔霍夫定律的验证 5．迭加原理与互易定理的验证 6．代文宁定理与诺顿定理的验证 7．电压源与电流源的等效变换 8．受控源的研究 9．一阶电路的响应 10．二阶电路的响应 11．研究LC元件在直流电路和交流电路中的特性 12．交流电路参数的测量 13．正弦交流电路RLC元件的特性 14．RL及RC串联电路实验 |
15．RLC串联谐振电路 16．日光灯电路连接 17．改善功率因数实验 18．互感的测量 19．三相电路及功率的测量 20．R-C选频网络实验 21．二端口网络的研究 22．单相变压器实验 23．三相异步电动机的使用与起动 24．三相异电动机的正、反转 25．三相异步电动机的Y-△起动 26．三相异步电动机的顺序控制 27．三相异步电动机的能耗制动 |
|
1．晶体二极管的特性及检测 2．晶体三极管输入输出特性 3．低频小信号电压放大器 4．直接耦合两级放大器 5．RC耦合两级放大器 6．负反馈对放大器性能的影响 7．变压器耦合推挽功率放大器 8．互补对称推挽功率放大器(OTL) 9．单相半波整流 10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波 13．单结晶体管特性 14．单结晶体管触发电路 15．晶闸管简单测试及可控整流电路 16．场效应管测试 17．串联型稳压电压 18．差动放大电路的研究 19．集成运放参数的测试 20．集成运放减法电路 21．集成运放加法电路 22．集成运放积分电路 利用上述44项实验元器件也可完成面实验 45．P-N结单向导电特性 46．三权管ICBO的测量电路 47．三极管ICEO的测量电路 48．三极管电流放大 49．三极管的VA特性 50．带负载的单级小信号电压放大 51．电压负反馈偏置电路 52．分压式电流负反馈偏置电路 53．用热敏电阻稳定工作点 54．用二极管稳定工作点 55．分析Ce对低频特性的影响 56．共基极放大实验电路 57．共集电极放大实验电路 58．共源极基本放大电路 59．场效应管自给偏压放大电路 60．场效应管分压式自偏压电路 61．场效应管共漏极电路 62．场效应管共栅极电路 63．单管阻容放大电路 64．基本直流放大电路 65．用电阻提高后级发射极电位 66．用稳压管提高后级发射极电位 67．变压器耦合放大电路 68．甲类功率放大电路 69．乙类功率放大电路 70．串联电流负反馈 71．串联电压负反馈电路 72．并联电压负反馈电路 73．并联电流负反馈电路 74．两级放大电路中的负反馈 75．射极输出电路 76．自举射极输出电路 77．用电容衰减高频电压 78．用负反馈消除自激振荡 79．电池监视电路 80．场效应管、三极管组成放大电路 81．PNP-NPN直接耦合放大电路 82．共基共射放大电路 83．晶体管开关作用 84．液位光电控制 85．简单的温控电路 86．模拟光控简易路灯自动开关电路 87．RC移相振荡器 88．双T选频网络 89．双T选频网络组成的振荡器 90．变压器反馈式振荡电路 91．场效应管变压器反馈式振荡电路 92．防盗报警电路 93．串联型晶体振荡电路 94．互补音频振荡讯响器 95．报警讯响器 96．音乐门铃电路 97．电子报警器电路 98．差动放大电路的基本形式 99．电子门铃电路 100．准互补对称电路 101．三管OTL互补对称电路 102．长尾式差动放大电路 103．差动输入单端输出 104．单端输入双端输出 105．单端输入单端输出 106．双电源式长尾差动放大电路 107．差动式放大器实验电路 108．具有恒流源的差动放大电路措施 109．单端输出差动放大电路的温讽分析 110．闪光器电路 111．运算放大器的基本接法 112．电流差动式运放用作交流比例放大 113．Vos的简易测量方法 114．Aos的简易测量方法 115．Aod的简易测量方法 116．共模抑制比Cmrr的简易测试 117．最大共模输入电UIcm的简易测试 118．Yopp的简易测试 119．SR的测量方法 120．基本同相放大接法 121．运放构成的LC振荡器 122．电热杯调温电路 123．引到反向端输入调零措施 124．引到同向端输入调零指施 125．为使电值不致过大的接法 126．利用三极管的基极电流实现Ios的温度补偿 127．利用T型网络提高等效反馈电阻 128．使互补管工作在甲乙类扩大输出电流的措施 129．对电容负载进行校正时措施 130．反相输入保护措施 131．同相输入保护措施 132．利用稳压管保护器件 133．电源极性错接的保护 134．电源启动瞬间过压保护 135．二极管检波电路 136．利用PN结的温度系数测量温度的电路原理 137．双二极管限幅器 138．反相运放基本电路 139．可变比例放大 140．同相运放基本电路 141．电压/电流变换电路 142．电流/电压变换电路 |
23．集成运放微分电路 24．集成运放文氏正弦波振荡器 25．电容三点式振荡器 26．电感三点式振荡器 27．集成稳压电路 28．无稳态电路（多谐振荡器） 29．施密特触发器 30．集成与门逻辑功能测试 31．集成非门电路逻辑功能测试 32．集成或门电路逻辑功能测试 33．集成与非门逻揖功能测试 34．CMOS门电路的测试 35．基本RS触发器 36．JK触发器 37．D触发器 38．555时基电路的应用（方波发生器) 39．二一十进制计数器 40．二一十进制8421译码器 41．加法器 42．减法器 43．用集成与非门构成单稳态触发器 44．组合逻辑电路 143．电压跟随器 144．差动放大基本电路 145．运算放大器的差动输 146．反相输入求和运算 147．同相输入求和运算 148．双端输入求和运算 149．基本积分电路 150．EG考滤泄漏阻对的积分运算电路 151．提高积分时间常数的措施 152．快速积分电路 153．模拟一阶微分方程电路 154．模拟二阶微分方程电路 155．基本微分电路 156．实用微分电路 157．利用间接方法得到近似微分 158．基本对数运算电路 159．利用三极管的对数特性组成对数运算电路 160．反对数放大的基本电路 161．Vo正比于VxVy电路 162．简单的过零此较电路 163．具有滞迥特性的比较电路 164．双限比较电路 165．利用二级管作为上限检测幅度选择电路 166．双限三态比较电路 167．下限检幅选择电路 168．基本采样保护电路 169．RC无源网终的低通滤波电路 170．滤波电路接到组件的同相输入端 171．滤波电路接到组件的反相输入端 172．简单二阶RC滤波电路 173．典型RC有源滤波电路 174．两阶有源滤波电路 175．多路反馈二级有源滤波电路 176．典型二阶高通有源滤波电路 177．基本带通滤波电路 178．典型带通滤波电路 179．用双T网络组成的带阻滤波 180．输出限幅的反相器 181．实用差值运算放大器 182．矩形波振荡电路 183．阻容移相触发电路 184．电热褥调温装置 185．宽度可调的矩形波发生器 186．简单的锯齿波发生器 187．幅频可调的锯齿波发生器 188．单相桥式整流常用画法电路 189．全波整流电路的最大反向峰值电压 190．电容滤波电路 191．电容滤波带电阻负载 192．全波整流电容滤波电路 193．RC滤波电路 194．多段RC滤波电路 195．基本的LC滤波电路 196．T型滤波电路 197．二倍压整流电路 198．三倍压整流电路 199．基本稳压管稳压电路 200．基本调整管稳压电路 201．具有放大环节的稳压电路 202．调整管稳流电路 203．电子滤波器 204．串联稳压电路 205．并联稳压电路 206．电子催眠器 207．三端集成稳压电路 208．正电源输出可调的集成稳压电路 209．单相全波可控整流 210．硅稳压管稳压电路 211．单相半波可控整流 212．单相桥式半控整流 213．充电用硅整流器原理 214．感性负载对晶闸管的影响 215．晶闸管触发导通试验 216．反电动势负载晶闸管电路 217．简易电子调压电路 218．测试单结管分压比n 219．单结管振荡电路 220．单结管触发应用电路 221．二极管"与"门电路 222．三极管"或"门电路 223．与逻辑形象化 224．或逻辑形象化 225．非逻辑形象化 226．三极管"非"门 227．三极管"与非"门 228．三极管"或非"门 229．三扳管双稳态电路 230．三极管单稳态电路 231．三极管多谐振荡电路 232．置位触发电路 233．射极耦合双稳态 234．对称式多谐振荡器 235．环形多谐振荡器 236．微分型单稳态电路 237．集成施密特电路 238．矩形波发生器 239．单脉冲电路 240．连续脉冲发生器 |
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
5.1Ω |
2 |
1/2W |
|
电 阻 |
51Ω |
1 |
1/2W |
|
电 阻 |
100Ω |
3 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
2 |
1/8W |
|
电 阻 |
820Ω |
2 |
1/8W |
|
电 阻 |
1K |
3 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
3 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3.3K |
3 |
1/8W |
|
电 阻 |
3.9K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
1 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
10K |
4 |
1/8W |
|
电 阻 |
13K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
200K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
电 阻 |
10M |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
10K |
2 |
1/2W |
|
电 位 器 |
22K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
1 |
1/2W |
|
电解电容 |
1UF |
1 |
16V |
|
电解电容 |
10UF |
3 |
16V |
|
电解电容 |
47UF |
3 |
16V |
|
电解电容 |
220UF |
1 |
35V |
|
电解电容 |
470UF |
1 |
35V |
|
瓷片电容 |
0.001UF |
2 |
63V |
|
瓷片电容 |
0.01UF |
2 |
63V |
|
瓷片电容 |
0.1UF |
1 |
63V |
|
瓷片电容 |
0.47UF |
1 |
63V |
|
瓷片电容 |
300P |
1 |
63V |
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
1 |
|
|
三 极 管 |
3AX31 |
2 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
2 |
|
|
场效应管 |
3DJ6 |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
稳压二极管 |
2CW54 |
2 |
|
|
稳压二极管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
电平开关和逻辑电平指示 |
|
1 |
|
|
发光二极管 |
|
2 |
|
|
指示灯(信号灯) |
6V 0.1A |
1 |
|
|
开 关 |
|
4 |
|
|
变 压 器 |
220/6V.6V |
1 |
8W |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
继 电 器 |
6V |
1 |
|
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
音乐集成 |
4V |
1 |
|
|
三端稳压 |
7805 |
1 |
|
|
集 成 座 |
14脚 |
2 |
|
|
集 成 座 |
16脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
CMOS或非门 |
CD4002 |
1 |
|
|
定 时 器 |
NE555 |
1 |
|
|
译 码 器 |
74LS42 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
TTL与非门 |
74LS20 |
1 |
|
|
七段译码器 |
74LS247 |
1 |
|
|
共阳数码器 |
546R |
1 |
|
|
直流电流表 |
59C23型0～100uA |
1 |
|
|
直流电流表 |
59C23型0～50mA |
1 |
|
|
直流电流表 |
59C23型0～2A |
1 |
|
|
交流电流表 |
59C19型0～100mA |
1 |
|
|
交流电流表 |
59C19型0～2A |
1 |
|
|
直流电流表 |
59C23型0～10V～30V |
1 |
|
|
直流电流表 |
59C23型0～300V |
1 |
|
|
交流电流表 |
59C19型0～450V |
1 |
|
|
功率因素表 |
59C19型220V 2A |
1 |
|
|
电路接点扩展板 |
自锁紧插口 |
1 |
|
|
交流接触器 |
CJ10-10 380V 10A |
2 |
|
|
热继电器 |
JR16-20/3D 0.35～１A |
1 |
|
|
中间继电器 |
JZ7-44 380V 5A |
1 |
|
|
时间继电器 |
JS7 380V 60S |
1 |
|
|
按钮开关 |
LA19-11 |
1 |
|
|
熔断器 |
RC1A-5 2A |
1 |
|
|
转换开关（双投开关） |
LW6-2B 400W 5A |
1 |
|
|
三相负荷开关 |
HK8 400V 15A |
1 |
|
|
日光灯电路单元板 |
40W镇流器、开关 |
1 |
|
|
熔断器、启辉器 |
|
1 |
|
|
直流电压表 |
59C23型0～1V |
1 |
|
|
电流测量插口 |
500V 2A |
1 |
|
|
灯泡负载 |
平头灯、开关 |
3 |
|
|
直流电流表 |
59C23型0～500mA |
1 |
|
|
电流源-电压源转换电路 |
|
1 |
|
|
伏安特性单元板 |
|
1 |
|
|
电路元件单元板 |
|
1 |
|
|
直流电路单元板 |
|
1 |
|
|
受控源单元板 |
|
1 |
|
|
交流电压表 |
59L19型0～50～250V |
1 |
|
|
交流电流表 |
59L19型0～500mA |
1 |
|
|
三相异步电动机 |
180W |
1 |
|
|
工 具 |
|||
|
万 用 表 |
MF47 |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
|
3 |
|
|
连 接 线 |
|
若 干 |
|
|
烙铁及烙铁架 |
35W |
2 |
|
|
剥 线 钳 |
|
1 |
|
|
其 他 |
|||
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
防腐皮 |
|
1块 |
|
|
凳子 |
|
2张 |
|
