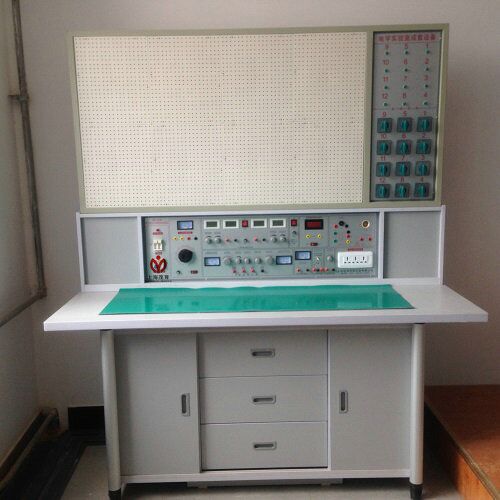

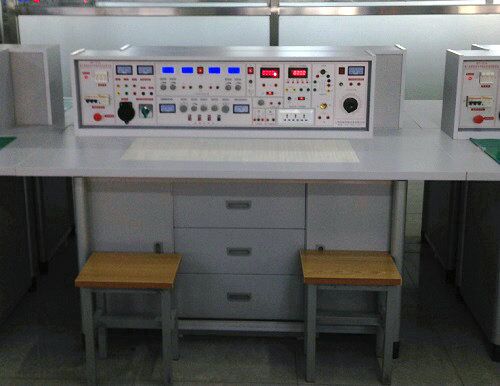

通用电工实验室成套设备,通用电工实验装置,通用电工实验台,通用电工实验室按照职业教育的教学和实训要求而设定，涵盖“电路分析”“电工基础”“电工学” “电机控制”“继电接触控制”等课程的实训大纲要求，其适合职业院校、技校、职校等课程实训项目，为学校迅速开设电工实训课程提供了理想的实训设备。
|
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制(提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 27．接线座4只：E单元交流、直流输出口 |
28．旋钮：E单元0～240V电压调节 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：500型 45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。 46．实验桌面尺寸：160×70cm 47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 48．储存板：放置元件盒 49．左储存柜：放置储存板（带门锁） 50．抽屉：放置常用工具 51．右储存柜：放置储存板（带门锁） 52．示波器：型号不限（用户自备） 53．工具 |
|
1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件 |
17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究 26．单相变压器实验 27．互感电路实验 28．三相异步电动机的使用与起动 29．三相电动机继电接触控制的基本电路 30．三相电动机Y一△起动控制实验 31．三相电动机的顺序控制实验 32．三相电动机能耗制动控制实验 |
|
33．最简单的电路 34．电路中各点电位与参考点的选择 35．电阻的串联 36．电阻的并联 37．电阻的混联 38．电阻分压器电路 39．全电路欧姆定律 40．电桥的应用与平衡条件 41．节点电压法 42．回路电压法 43．支路电流法 44．RCL并联电路 45．串联电路 46．变压器结构及工作原理 47．基尔霍夫第一定律 48．基尔霍夫第二定律 49．日光灯电路原理 50．扩大电压表量程 51．扩大电流表量程 52．RC电路的过度过程 53．RL过渡过程 54．电容的串联电路 55．电容的并联电路 |
56．电容器的充放电 57．电容器在交直流中的作用 58．条形磁铁在线圈中的运动 59．电容的混联 60．纯电阻、电感、电容电路 61．磁耦合线圈的顺串 62．磁耦合线圈的反串 63．欧姆表的工作原理 64．双联开关二地控制 65．用示波器观察磁滞回线 66．磁路欧姆定律 67．两线圈的互感及同名端 68．互感耦合 69．提高功率因数的方法 70．单相电路功率的测量 71．收录机电源电路 72．滤波电路 73．电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。 74．三相异步电机闸刀控制正转实验 75．具有过载保护的控制线路 76．按钮控制的正反转控制线路 77．接触器控制星一三角降压起动控制线路 |
|
元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
0.5Ω |
1 |
1/2W |
|
电 阻 |
5.1Ω |
1 |
1/2W |
|
电 阻 |
100Ω |
2 |
1/2W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
1 |
1/8W |
|
电 阻 |
330Ω |
2 |
1/8W |
|
电 阻 |
430Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
1 |
1/8W |
|
电 阻 |
680Ω |
2 |
1/8W |
|
电 阻 |
820Ω |
1 |
1/8W |
|
电 阻 |
1K |
2 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
10K |
1 |
1/8W |
|
电 阻 |
13K |
1 |
1/8W |
|
电 阻 |
39K |
2 |
1/8W |
|
电 阻 |
100K |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
4.7K |
1 |
1/2W |
|
电 位 器 |
10K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
1 |
1/2W |
|
电解电容 |
47µF |
2 |
16V |
|
电解电容 |
220µF |
1 |
35V |
|
电解电容 |
470µF |
1 |
35V |
|
瓷片电容 |
0.01µF |
1 |
63V |
|
瓷片电容 |
0.1µF |
1 |
63V |
|
瓷片电容 |
2µF |
1 |
250V |
|
三 极 管 |
3DG6 |
2 |
|
|
二 极 管 |
4007 |
2 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
指示灯(信号灯) |
6V 0.1A |
1 |
|
|
开 关 |
|
4 |
|
|
变 压 器 |
220/6V.6V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感(镇流器) |
8W |
1 |
|
|
日光灯管 |
8W |
1 |
|
|
日光灯座 |
|
2 |
|
|
起 动 器 |
|
1 |
|
|
灯 泡 |
220V/15W |
12 |
自备 |
|
灯 座 |
|
12 |
|
|
条形磁铁 |
|
1 |
|
|
原副线圈 |
|
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
集 成 座 |
14脚 |
1 |
|
|
直流电表 |
5MA |
1 |
|
|
直流电表 |
50MA |
3 |
|
|
直流电表 |
±100UA |
1 |
|
|
直流电表 |
15V |
1 |
|
|
交流电表 |
500MA |
3 |
|
|
交流接触器 |
CJ10﹣10A 380V |
5 |
|
|
按钮﹣绿 |
LA19﹣11 |
4 |
|
|
按钮﹣红 |
LA19﹣11 |
2 |
|
|
三相闸刀 |
HK8﹣16/3 |
1 |
|
|
热继电器 |
JRO﹣20/3 |
2 |
|
|
时间继电器 |
JS7﹣2A 380V |
2 |
|
|
电 动 机 |
△接380V |
1 |
|
|
工 具 |
|||
|
万 用 表 |
MF47 |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
|
3 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
|
若 干 |
|
|
其 他 |
|||
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
防腐皮 |
|
1块 |
|
|
凳子 |
|
2张 |
|
