模电数电单片机综合实验台,模电数电单片机综合实验装置,模电数电单片机综合实验设备主要用于大中院校、中职学校单片机原理及应用课程与数字电路、模拟电子技术的教学实验，该设备集实验和开发为一体，容51/88/196于一身，做到一机多用，大大节省实验室，可为教师提供《TSC51/88/196教师用实验指导书》、《TSC51/88/196学生用实验指导书》，供教师参考，减轻了教师备课和辅导实验的工作量。

[规格型号]：MYMD-04

[产品名称]：模电数电单片机综合实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

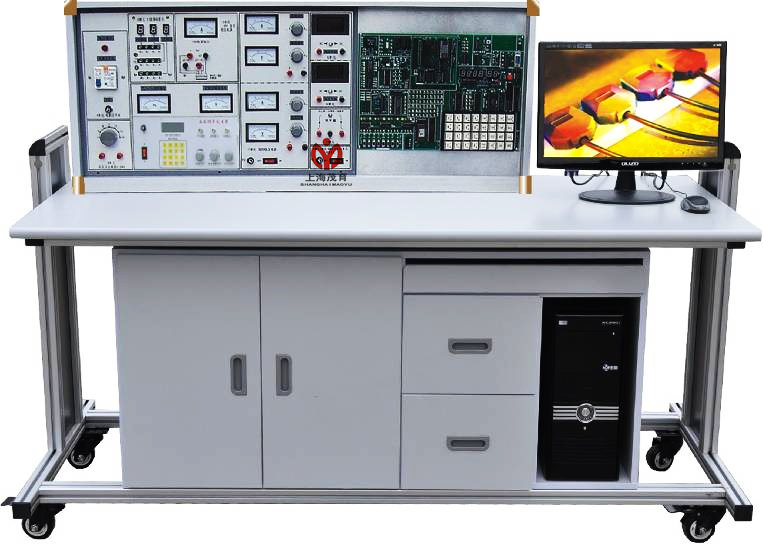

MYMD-04 模电数电单片机综合实验台

一、产品概述：
模电数电单片机综合实验台,模电数电单片机综合实验装置,模电数电单片机综合实验设备主要用于大中院校、中职学校单片机原理及应用课程与数字电路、模拟电子技术的教学实验，该设备集实验和开发为一体，容51/88/196于一身，做到一机多用，大大节省实验室，可为教师提供《TSC51/88/196教师用实验指导书》、《TSC51/88/196学生用实验指导书》，供教师参考，减轻了教师备课和辅导实验的工作量。
二、实验台功能与结构:
（一）实验台部分：
1、电源
1）电源输入：工作电压220V±5%(50Hz)，输入时指示灯亮。
2）电源输出：有保险丝和漏电保护开关二级保护功能。
A组：低压交流电压3-24V分七档可调，输出电流1.5A。
B组：二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组：低压直流稳压电源，电压+5V，+14V。
D组：单相市电输出，供用户自备仪器使用。
2、函数发生器：
1）波形：输出正弦波、三角波、方波。
2）频率范围：5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
4、单片机硬件结构及配置：
1）单片机微处理器：8031/80C196KB可换。
2）存储器：程序存储器、数据存储器、I/O接口统一编址最多达64K。
3）I/O接口苦芯片：8255、8250、8279、A/D、D/A转换、简单并行输出二个，并行输入一个、串－并转换接口一个。
4）实验电路：24键键盘一个，六位LED数字显示、逻辑电平输入开关、发光二极管显示、步进电机、直流电机、继电器、音响等电路。
5）EPROM写入装置：可对27C64、27C128、27C256等EPROM芯片进行读写。
5、单片机软件及仿真功能：
1）全下拉式菜单。
2）支持ASM51、ASM96、PLM96、C51等编程语言。
3）可进行源语言级调试，具有断点、单步、跟踪、浏览等操作。
4）支持仿真功能，用户仿真空间48K。
5）支持对EPROM的空白检查、读、写、反汇编、存盘等操作。
6、单次脉冲：每拨一次钮子开关输出一对正负脉冲。
7、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。
8、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。
（二）学生实验桌：一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。
三、器材配备（标准配备以24座为例，详见发货清单）：12台实验台、12张学生实验操作桌、l台主控演示台、13只MF500万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材：双踪同步示波器（型号不限）、毫伏表、滑线变阻器。
五、实验项目：

（一）模电、数电部分实验：
1．二极管的正、反相特性 2．晶体三极管的输入、输出特性 3．晶体管共射极单管放大器 4．两级阻容耦合放大电路 5．负反馈对放大器性能的影响 6．场效应管放大器 7．差动放大电路 8．运算放大器指标测试 9．集成运算放大器的基本应用 (多种模拟运算电路) 10．集成运算放大器非线性应用（多种波形发生器）		11．变压器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．单相桥式整流电路 15．串联型晶体管直流稳压电源(设计性实验) 16．集成直流稳压电源 17．单结晶体管特性 18．单结晶体管触发电路 19．晶闸管简单测试 20．晶闸管可控整流电路
利用上述20项实验元器件还可完成下面实验项目
1．电压负反馈偏置电路 2．分压式电流负反馈偏置电路 3．用二极管稳定工作点 4．共基极放大电路 5．共集电极放大电路 6．共源极基本放大电路 7．场效应管共漏极电路 8．场效应管共栅极电路 9．单管阻容放大电路 10．变压器耦合放大电路 11．甲类功率放大电路 12．串联电流负反馈电路 13．串联电压负反馈电路 14．并联电压负反馈电路 15．并联电流负反馈电路 16．共基共射极放大电路 17．自举射极输出电路 18．NPN一PNP直接耦合放大电路 19．用负反馈消除自激振荡 20．晶体管开关作用 21．变压器反馈式振荡电路 22．电容三点式振荡电路 23．电感三点式振荡电路 24．差动放大电路的基本形式 25．长尾式差动放大电路 26．双电源长尾式差动放大电路 27．运放用作交流比例放大 28．反相输入保护措施 29．同相输入保护措施 30．电源极性错接的保护 31．RC高通电路 32．利用三极管来保护器件 33．差动输入运算电路 34．快速积分电路 35．模拟一阶微分方程电路		36．模拟二阶微分方程电路 37．基本对数运算电路 38．实用微分电路 39．反对数放大基本电路 40．简单的过零比较电路 41．利用二级管作为上限检测幅度选择电路 42．下限幅度选择电路 43．RC无源网络的低通滤波电路 44．同相输入一阶低通滤波电路 45．反相输入一阶低通滤波电路 46．简单的二阶RC滤波电路 47．典型二阶RC有源低通滤波电路 48．典型二阶高通有源滤波电路 49．基本带通滤波电路 50．典型带通滤波电路 51．矩型波振荡电路 52．宽度可调的矩形波发生器 53．幅频可调的锯齿波发生器 54．单相半波整流电路 55．单相全波整流电路 56．电容滤波电路 57．电容滤波带电阻负载 58．RC滤波电路 59．基本LC滤波电路 60．二倍压整流电路 61．三倍压整流电路 62．基本稳压电路 63．基本调整管稳压电路6 64．具有放大环节的稳压电路 65．单相半波可控硅整流 66．电子调压电路 67．电子催眠器一一趣味性实验一 68．电子门铃电路一一趣味性实验二 69．电子报警电路一一趣味性实验三
（二）单片机实验开发系统部分： MCS-51：软件实验：
实验一清零程序实验二拆字程序实验三拼字程序实验四数据区传送子程序实验五数据排序实验实验六查找相同数个数实验七无符号双字节快速乘法子程序	实验八多分支程序实验九脉冲计数（定时/计数实验）实验十电脑时钟（定时器、中断器综合实验）实验十一二进制转换到BCD 实验十二二进制转换到ASCII 实验十三八段数码管显示实验十四键盘扫描显示实验
硬件实验：
实验一 P1口亮灯实验实验二 P1口转弯灯实验实验三 P3.3输入，P1口输出实验四工业顺序控制（中断控制) 实验五 8255A.B.C输出方波实验六 8255PA口控制PB口实验七 8255控制交通灯实验八简单I/O口扩展实验实验九 A/D转换实验实验十 D/A输出方波实验十一电子音响	实验十二继电器控制实验十三步进电机实验实验十四 8253方波实验十五串并转换实验实验十六外部存储器扩展实验实验十七 MCS-51串行口应用实验（一）——双机通信实验十八 MCS-51串行口应用实验（二）——与PC机通信实验十九温度闭环控制实验二十小直流电机调速实验实验二十一外部中断（急救车与交通灯）
MCS-88：软件实验：
实验一清零程序实验二拆字程序实验三拼字程序实验四数据区移动实验五数据排序实验实验六找“零”个数		实验七 32位二进制乘法实验八多分支程序实验九显示子程序实验十键盘扫描显示实验实验十一二进制转换到BCD 实验十二二进制转换到ASCII
硬件实验：
实验一 8255并行口实验（一）：A.B.C口输出方波实验二 8255并行口实验（二）：PA口控制PB口实验三 8255并行口实验（三）：控制交通灯实验四简单I/O口扩展实验五 A/D转换实验实验六 D/A转换实验（一）：输出方波实验七 D/A转换实验（一）：输出锯齿波实验八 8259中断控制器实验		实验九定时／计数器：8253方波实验十继电器控制实验十一 8251串行通信实验（一）：自发自收实验十二 8251串行通信实验（二）：与PC通信实验十三步进电机控制实验十四小直流电机调速实验实验十五温度闭环控制实验十六音频驱动实验
MCS-96：软件实验
实验一清零程序实验二拆字程序实验三拼字程序实验四数据区传送子程序实验五数据排序实验实验六查找相同数个数实验七无符号双字节快速乘法子程序实验八多分支程序实验九定时器1实验——定时中断实验十定时器T1和T2同时产生中断实验十一 80C196外部中断实验		实验十二 80C196软件方法产生中断实验十三利用HSI测脉冲宽度实验十四利用HSI测量单脉冲宽度实验十五利用HSO产生单脉冲实验十六利用HSO产生连续脉冲实验十七软件定时器实验十八 80C196A/D转换实验实验十九利用80C196的PWM产生各种波形实验二十二进制转换到BCD 实验二十一二进制转换到ASCII
硬件实验：实验一 P1口亮灯实验实验二 P1口转弯灯实验实验三 P2.6输入，P1口输出实验四工业顺序控制实验五 8255A.B.C输出方波实验六 8255PA口控制PB口实验七 8255控制交通灯实验八简单I/O口扩展实验实验九 A/D转换实验		实验十 D/A输出方波实验十一继电器控制实验十二 8253方波实验十三 80C196串行口实验实验十四 LED七段数码管显示实验实验十五键盘显示综合实验实验十六音频驱动实验实验十七步进电机实验实验十八直流电机实验实验十九外部中断（急救车与交通灯）

友情提示：
1、设备验收：各采购单位收货时请检查模电数电单片机综合实验台的货品外观，核实本设备的数量及配件，拒收处于受损状态的模电数电单片机综合实验台；
2、设备质保：茂育将为各采购单位提供模电数电单片机综合实验台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对模电数电单片机综合实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致模电数电单片机综合实验台的选型错误或购买设备数量错误，造成模电数电单片机综合实验台的退换货要求，将不被接受；
4、设备货期：模电数电单片机综合实验台发货期为参考值，如您需要了解模电数电单片机综合实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对模电数电单片机综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关模电数电单片机综合实验台的技术咨询。
