典型机电设备安装与控制实训考核柜,典型机电设备安装与控制实训考核装置,典型机电设备安装与控制实训考核设备适合机电设备安装与维修、机电技术应用、机械专业、电气运行与控制、电气技术应用等的教学与实训。通过该设备的实训，可了解掌握相关PLC控制技术、传感器和编码器应用技术、常用电机的控制及调速技术、典型机械传动应用技术和组态监控技术等。

[规格型号]：MY-19K

[产品名称]：典型机电设备安装与控制实训考核柜

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

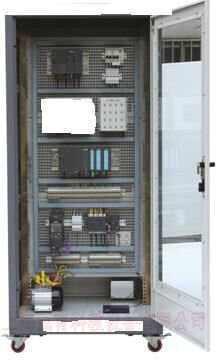

MY-19K 典型机电设备安装与控制实训考核柜

一、产品概述：
典型机电设备安装与控制实训考核柜,典型机电设备安装与控制实训考核装置,典型机电设备安装与控制实训考核设备由网孔板、支撑架及支撑条、4只万向轮、包括有交流伺服电机及驱动单元、步进电机及驱动单元、直流无刷电机及驱动单元、交流电机及变频器调速单元、触摸屏单元、PLC及A/D D/A单元、传感器及旋转编码器单元、皮带输送单元、蜗轮蜗杆单元等。采用工业用元器件，所有传感器、执行器、控制器的接口均是开放的，操作方便，采用模块化设计，接口统一，可做到电机互换方便，是一种典型的机电一体化实训考核装置，适合相关院校相关专业的教学、培训以及考核。
本设备适合机电设备安装与维修、机电技术应用、机械专业、电气运行与控制、电气技术应用等的教学与实训。
通过该设备的实训，可了解掌握相关PLC控制技术、传感器和编码器应用技术、常用电机的控制及调速技术、典型机械传动应用技术和组态监控技术等。
二、技术参数
1、交流电源：三相五线 AC 380 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸约：长×宽×高=H2000*W800*D800；
4、支撑架及支撑条800*800
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、设备功能特点
1、本设备有机融合了机械技术（包括气动技术）、传感器技术、交流电动机变频调速技术、伺服电机驱动控制、检测技术、触摸屏技术、PLC控制技术、平皮带传动技术、蜗轮蜗杆传动技术、同步带传动技术等，体现了现代制造业生产过程的特征。
2、整体结构采用开放式和拆装式，能方便地更换模块，按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。
3、用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成不同的工作任务。
4、该实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
四、实训项目
1、触模屏实训：触模屏与PLC之间的通讯，触模屏监视电机的运行状态和控制电机的运行参数，基于触摸屏→PLC→数字伺服（步进驱动）方式的运行曲线组态显示控制，基于触摸屏→PLC→交直流电机方式的运行曲线组态显示控制。
2、PLC训练：基本指令编程练习，高级指令编程实训，PID控制指令应用实训，利用PLC控制（脉冲、模拟量），变频器、伺服电机、直流无刷电机，用PLC采集各种传感器信号，PLC采集旋转编码器信号。
3、三相异步电机变频调速：变频器功能参数设置与操作，变频器报警与保护功能，多段速度选择变频调速，外部端子点动控制，控制电机运行时间操作，控制电机正反转运动控制，外部模拟量（电压/电流）变频调速，三相异步电机的变频器闭环调速。
4、伺服电机：位置模式：通过PLC修改启动频率，运行频率，加减速时间以及运行长度，观察电机运转特性，速度模式1：将伺服电机的控制模式调整为速度模式的外部控制方式，通过PLC的模拟量控制伺服电机的运行，学会如何调速零飘、加减速的调整、速度增益和输入增益的调整，控制零速钳位端口了解它的作用，通过编码器反馈做闭环实现位置控制并通过人机界面进行位置和速度的显示；速度模式2：将伺服电机的控制模式调整为速度模式的内部控制方式，通过PLC的脉冲输出和模拟量输出控制电机的速度和位置，两个模式通过PLC的输出点来切换，通过这个实训可以了解伺服ON与模式切换之间的关系，通过PLC编程加深对伺服运行的理解；位置速度模式：将伺服电机的控制模式调整为位置速度模式，通过PLC的脉冲输出和模拟量输出控制电机的速度和位置，两个模式通过PLC的输出点来切换，通过这个实训可以了解伺服电机ON与模式切换之间的关系，通过PLC编程加深对伺服运行的理解。
5、各种传感器及编码器实训：光电、电感、电容传感器的应用，旋转编码器的应用。
皮带输送带电机综合控制（PLC、触摸屏、异步电机、直流无刷电机、编码盘）：伺服传动综合控制（PLC、触摸屏、伺服电机），转动摆台定位控制（PLC、触摸屏、步进电机、伺服电机
五、设备配置

序号	名称	主要技术指标	数量	单位
1	控制柜	H2000W800D800	1	张
2	西门子PLC	CPU1214C主机模块 14DI/10DO+SB1232	1	套
3	西门子扩展模块	数字量扩展模块SM1223 8输入8输出	1	台
4	西门子变频器	G120 功率≤0.75kW	1	台
	触摸屏控制	西门子触摸屏7寸	1	台
5	电源模块	三相电源总开关（带漏电和短路保护）1个	1	块
6	按钮模块	开关电源24V/5A 、12V/2A各1组、转换开关2只、复位按钮（红、黄、绿各1只）、自锁按钮（红、黄、绿各1只）、24V指示灯（红黄绿各2只）、急停按钮1只、蜂鸣器1只	1	块
17	接线端子排	本系统的执行器、控制器接口全部引到操作面板及接口单元，并配备配套实训导线。	1	套
18	工件	含金属塑料工件	1	套
19	电源线	单相三芯电源线	2	根
20	实训导线	强电、弱电连接导线	1	套
21	PLC编程电缆		2	根
22	配套光盘	PLC编程软件、使用手册、程序等	1	套
23	配套工具	工具箱：十字长柄螺丝刀、大、中、小号一字螺丝刀，中、小号十字螺丝刀，钟表螺丝刀，剥线钳，尖嘴钳，剪刀，电烙铁，验电笔，镊子，活动扳手，内六角扳手（8把）	1	套
24	挂线架		1	个
25	电脑桌		1	个

易损件：

序号	名称	数量	单位
1	扎带	1	包
2	红色插针	0.5	包
3	蓝色插针	0.5	包
4	绿色插针	0.5	包
5	黄色插针	0.5	包
6	φ4橙色气管	20	米
7	φ4蓝色气管	20	米
8	φ4节流阀	5	只
9	φ4快速接头	6	只
10	磁性开关	3	只

六、实验内容
1、PLC脉冲控制伺服电机的位置控制
2、PLC模拟量控制伺服电机
3、PLC控制步进电机匀速控制
4、PLC模拟量变频器恒速控制
5、PLC外部端子控制变频器
6、PLC通讯控制变频器
7、PLC控制直流电机
8、PLC控制物料分拣
9、PLC控制三相异步电机
10、PLC恒温控制
11、触摸屏编程控制

友情提示：
1、设备验收：各采购单位收货时请检查典型机电设备安装与控制实训考核柜的货品外观，核实本设备的数量及配件，拒收处于受损状态的典型机电设备安装与控制实训考核柜；
2、设备质保：茂育将为各采购单位提供典型机电设备安装与控制实训考核柜说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对典型机电设备安装与控制实训考核柜的有偿维修；
3、设备退换货：各采购单位单方面原因导致典型机电设备安装与控制实训考核柜的选型错误或购买设备数量错误，造成典型机电设备安装与控制实训考核柜的退换货要求，将不被接受；
4、设备货期：典型机电设备安装与控制实训考核柜发货期为参考值，如您需要了解典型机电设备安装与控制实训考核柜的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对典型机电设备安装与控制实训考核柜有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关典型机电设备安装与控制实训考核柜的技术咨询。
