机床电气技能实训考核鉴定装置,机床电气技能实训考核鉴定设备,机床电气技能实训考核鉴定柜是为各职业院校的电气类专业及电工培训机构的考核实训设备，该设备使用于教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

[规格型号]：MY-403E

[产品名称]：机床电气技能实训考核鉴定装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

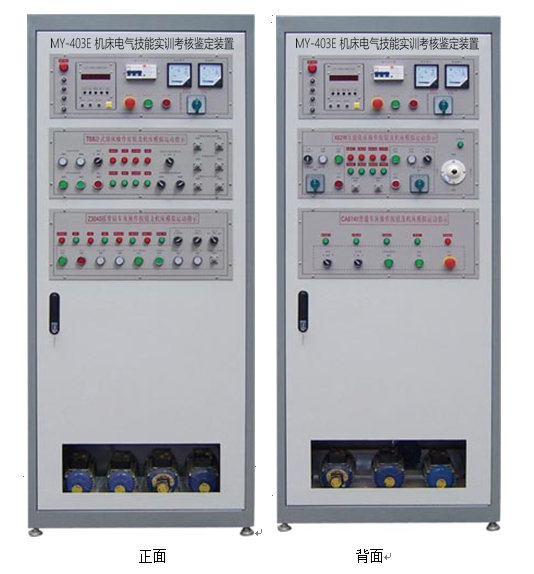

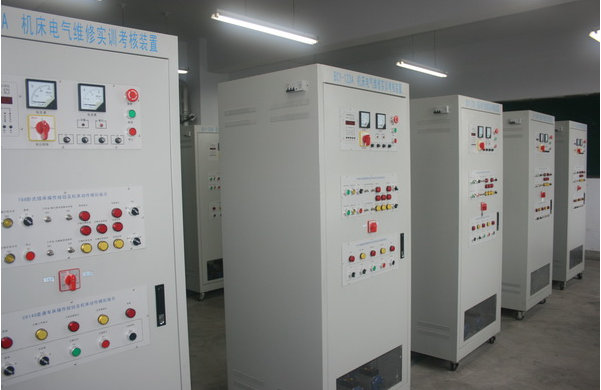

MY-403E 机床电气技能实训考核鉴定装置（柜式双面、四合一、四种机床）

一、产品概述：
机床电气技能实训考核鉴定装置,机床电气技能实训考核鉴定设备,机床电气技能实训考核鉴定柜是为各职业院校的电气类专业及电工培训机构的考核实训设备，该设备使用于教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。
二、装置特点：
1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为X62W型万能铣床、T68型卧室镗床、Z3040B摇臂钻床、C6140普通车床，该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核，经济效益更加显著。
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷。
5、可以人为的设置故障点，只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。
三、技术参数：
1、输入电压：三相四线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、设备重量：200kg
四、主要由以下几个部分组成：

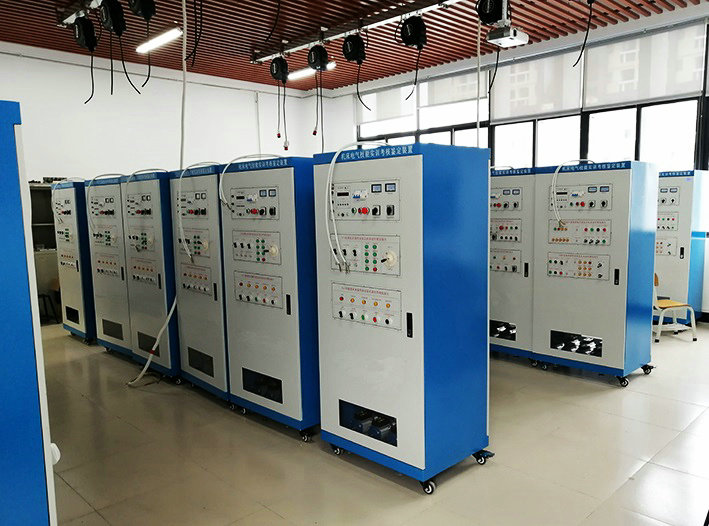

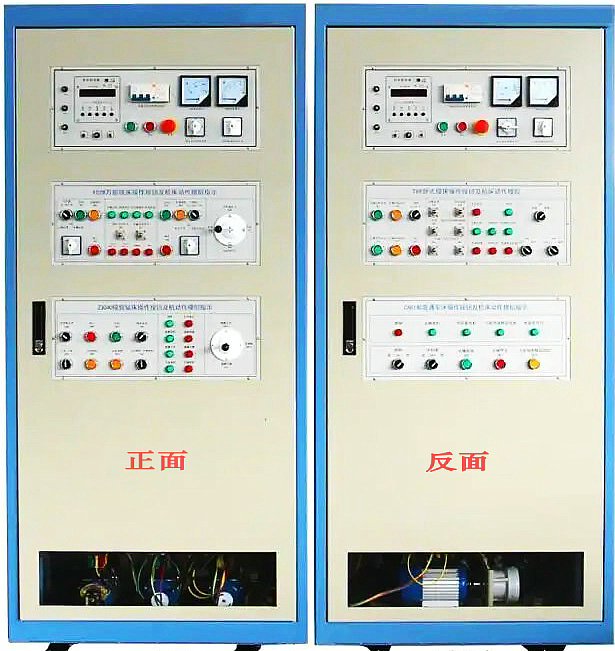

1、控制柜门：在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关；通过电压指示切换开关，在电压表上分别能指示电网的U_UV、U_VW、U_WU线电压值；交流电流表用来监视负载的大小；定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体：控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。
五、完成的实训项目
1、认识低压电气的结构
2、C6140普通车床电气控制培训
3、C6140普通车床电气线路排故考核
4、X62W万能铣床电气控制培训
5、X62W万能铣床电气线路排故考核
6、T68型卧室镗床电气控制培训
7、T68型卧室镗床电气线路排故考核
8、Z3040B摇臂钻床电气控制培训
9、Z3040B摇臂钻床电气线路排故考核
10、通过操作机床，掌握常用机床的操作方法
六、控制电路配置清单：

设备	序号	材料名称	规格型号	数量	备注
CA6140车床	1	转换开关	LW5D-16/3,500V,16A	1
	2	熔断器	RT14-32	6
	3	交流接触器	LC1-D0910,110V	3
	4	变压器	380V/110V、24V、6V	1
	5	热继电器	LR2-D1306	2
	6	按钮	XB4-Ø22	3	Φ22.5mm
	7	信号灯	6V /XB6-Ø16	1	Φ16mm
	8	照明灯	24V/ XB6-Ø16	1	Φ16mm
	9	旋钮开关	XB2-Ø22	2	Φ22.5mm
Z35型摇臂钻床	1	转换开关	LW5D-16/3,500V,16A	2
	2	熔断器	RT14-32	7
	3	变压器	380V/110V/24V/6V	1
	4	照明灯	24V XB6-Ø16	1
	5	交流接触器	LC1-D0910,110V	5
	6	时间继电器	RE48,110V	1
	7	行程开关	ME-8111	5
	8	交流电磁铁	MQI-0.7N ,110V	1
	9	热继电器	LR2-D1306	2
	10	按钮	XB4-Ø22	6
	11	旋钮开关	XB2-Ø22	1
电动葫芦电路	1	转换开关	LW5D-16/3,500V,16A	1
	2	熔断器	RT14-32	9
	3	交流接触器	LC1-D0910,110V	4
	4	中间继电器	RXL4A06B	1
	5	时间继电器	RE48 110V	1
	6	变压器	380V/110V/24V/6V	1
	7	热继电器	LR2-D1306	2
	8	旋钮开关	XB2-Ø22	4
	9	按钮	XB4-Ø22	5
	10	指示灯	6V XB6-Ø16	1
	11	照明灯	24V XB6-Ø16	1

	12	三相异步电动机	380v	7
	13	三相异步双速电动机	380v	1
	14	按钮	XB4-Ø22	4
	15	急停开关		2
	16	交流接触器	LC1-D0910,380V	2
X62W铣床电路	1	转换开关	LW5D-16/3,500V,16A	1	转换开关
	2	熔断器	RT14-32	8
	3	控制变压器	380V/110V	1
	4	照明变压器	380V/24V	1
	5	照明灯	24V	1
	6	电阻	680欧，50W	2
	7	交流接触器	CJ20-10,110V	6
	8	热继电器	JR36-20	3
	9	交流电磁铁	MQI-0.7N，380V	1
	10	十字开关	TCS30-1111-11/11/11/11	2
	11	按钮	LAY7	6
	12	旋钮开关	LAY39	2
	13	组合开关	LW5D-16/3,500V,16A	1
	14	组合开关	HZ1－10/E16,三极，10A	1
	15	组合开关	HZ1－10/E16,二极，10A	1
