DSP教学实验箱,DSP教学实验设备,DSP教学实验仪采用DSP开发板+电机驱动板+液晶触控显示的组合操作平台，方便用户实现电机控制的一体化开发。

[规格型号]：F28335

[产品名称]：DSP教学实验箱

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

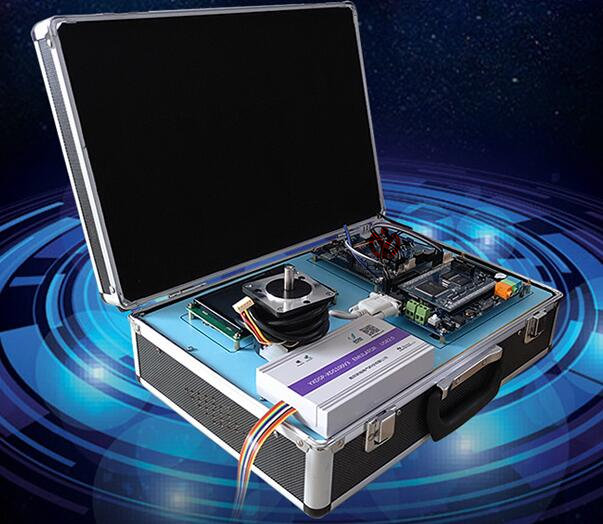

F28335 DSP教学实验箱

一、实验箱特点：
DSP教学实验箱,DSP教学实验设备,DSP教学实验仪采用DSP开发板+电机驱动板+液晶触控显示的组合操作平台，方便用户实现电机控制的一体化开发；
1、DSP端采用28335实用板，以现今主流TMS320F28335为核心，
2、采用六层核心板+底板的形式；
3、BLDC电机平台采用三相全桥隔离控制，精确的PID算法，保证电机精确运转；
4、板载硬件资源丰富，外扩功能强大，可满足各类项目实验。
5、4.3寸触控显示，采用工业类级别，满足恶劣的工作环境，友好的人机界面方便您更好的操作；
6、采用分拆独立的模块化设计理念，既可独立演示，又可整体工作；
7、对于电机控制有独特设计的电机控制口；
8、详细的用户手册，让您轻松入门掌握；
9、注重EMI设计，稳定高效，包括外扩和所有外设资源；
10、主流的F28335平台，是电机控制领域和电力检测领域的首选；
11、丰富的实验例程，可满足各种教学实验，尤其电机控制领域，方便用户对其进行移植。
二、实验箱设备参数：

	序号	项目	要求
DSP端	1	主处理器	TMS320F28335（开发板形式）
	2	键盘	外扩3*4矩阵键盘
	3	液晶显示屏	12864液晶屏（带中文字幕库）
	4	RS485接口	1路RS485接口
	5	CAN	用于CAN总线组网
	6	6PWM接口	18路PWM（包含6路增强型PWM）
	7	RS232接口	1路RS232接口
	8	ADC输入接口	16路AD输入接口，反馈电机的状态
	9	音频接口Audio接口	提供录音、播音功能
	10	捕捉接口	6路CAP捕捉口（和正交编码脉冲引脚共用）
	11	DSP外扩接口	20位地址线和16位数据线及其他
	12	SD卡接口	用户自配SD卡
	13	开关电源	+5V，5A
BLDC端	14	三相无刷电机接口	可以与12V—36V电机相连，额定电流不超过4A
	15	电机类型	有位置传感器和无位置传感器的无刷电机相连
	16	26针接口，包括PWM脉冲输入接口，AD 接口	可以与YXDSP-F28335A/B、YXDSP-F2812/basic相连，PWM 输入
	17	BLDC_HALL接口	位置传感器电机的霍尔传感器输出
	18	CAP_BEMF接口	与控制端CAP相连，无位置传感器电机反电动势输出端
	19	CAP_HALL接口	与控制端CAP相连，有位置传感器的电机霍尔输出端
	20	电机电源输入接口	24V直流母线电压的输入端
显示端		21 液晶显示屏	工业级4.3寸LCD串口屏，480*272分辨率，5V供电，带触摸
		核心处理器	CORTEX-M3内核+高速FPGA
		通讯接口	RS232电平
		上位机软件	VisualTFT

三、DSP 技术指标
1、主处理器：TMS320F28335，主频150MHz
2、SRAM：片内：34K×16位，0等待
片外：512K×16位，15ns
3、FLASH：片内：256K×16位，36ns
片外：512K×16位，70ns
4、ROM片内：BOOT ROM 8K×16位
片内：OPT ROM 1K×16位，36ns
5、A/D片内：2×8通道，12位分辨率，80ns转换速率，0～3V输入量程
6、HOST USB2.0 1通道，全速
7、SCI异步串口2通道，MAX3232
8、CAN总线1通道，符合CAN2.0规范，最高传输速率1Mbps
9、以太网1通道，兼容NE2000，最高传输速率10M
10、工作温度0～70℃
BLDC技术指标
直流母线电压+12~36V
电机额定电流不超过 4A
电机霍尔传感器的供电电压+5V
过压过流指示
DSP端基本配置
1、JTAG接口：DSP仿真器连接接口，可进行在线仿真和烧写程序。
2、SCI接口：1路232接口，1路485接口，可以与上位机进行串行通信。
3、PWM接口：18PWM（其中6路高精度HPWM），方便电机控制。
4、CAP接口：4路CAP捕捉口（和6路正交编码脉冲引脚公用）。
5、CAN：1路CAN2.0接口，用于CAN总线组网。
6、ADC输入接口：16路AD输入接口，12位精度，输入电压范围：0—3V。
7、音频接口：3路Aduio接口，提供录音、播音功能
8、电机控制接口：两组电机控制接口，每组可以控制一台3相电机。
9、DSP外扩接口：20位地址线和16位数据线及其他。
10、一个X1226实时时钟和2KB的I2C EEPROM。
11、手动复位按钮，方便用户复位操作
四、DSP（28335实用板实验项目）：
实验 1：GPIO-LED测试
实验 2：GPIO-Setup实验
实验 3：TIMER0定时测试
实验 4：TIMER1定时测试
实验 5：按键中断实验
实验 6：FFT实验
实验 7：音频输入实验
实验 8：SCIB通信实验
实验 9：SCIC的RS485通信实验
实验 10：SD卡建立txt文件实验
实验 11：浮点运算实验
实验 12：看门狗实验
实验 13：外部Flash读写实验
实验 14：外部RAM读写实验
实验 15：外部RTC时钟实验
实验 16：外部EEPROM读写实验
实验 17：DMA方式读写外部RAM实验
实验 18：PWM实验
实验 19：捕获实验
实验 20：CAP捕获PWM信号实验
实验 21：SPI中断方式自测实验
实验 22：Mcbsp配置为SPI自测实验
实验 23：Mcbsp中断方式自测实验
实验 24：DMA方式读mcbsp实验
实验 25：AD查询实验
实验 26：片上触发AD实验
实验 27：CAN自测实验
实验 28：CAP配置为APWM实验
实验 29：HRPWM 实验
实验 30：高分辨率 PWM 实验
实验 31：线性卷积实验
电机驱动模块实验项目：
1、有位置传感器无刷电机的开环控制
2、有位置传感器无刷电机的闭环控制
3、无位置传感器无刷电机的开环控制
4、有位置传感器无刷电机的实验箱的控制
5、提供整个系统中所有的可编程器件的源代码
五、液晶屏幕产品规格：
产品类型：基本型
核心处理器：CORTEX-M3内核+高速FPGA
尺寸：4.3寸
分辨率：480*272
颜色：64K色，16位RGB
通讯接口：RS232图片下载存储容量USB2.0/SD卡/UART 1Gbit，任意大小图片存储，累加可存储 457 张全屏图片
图层：2个图层，层与层之间可拷贝叠加显示
SD卡接口：支持，用于脱机量产和线长指定图片更新
键盘接口：支持，外接 4*4 矩阵键盘
触摸：支持
功耗开背光：202mA@5V 关背光：86mA@5V
电压输入：5-26V
屏有效显示尺寸：长×宽=95.0mm×53.8mm
产品尺寸：长×宽×高=121.8mm×74.7mm×13.5mm
产品净重：90g
外壳：无
配套上位机：PC机软件VisualTFT
组态控件：支持按钮空间、文本空间、进度条控件、仪表、动画和曲线等常用控件
系统键盘：内置虚拟数字键盘和英文输入法

友情提示：
1、设备验收：各采购单位收货时请检查DSP教学实验箱的货品外观，核实本设备的数量及配件，拒收处于受损状态的DSP教学实验箱；
2、设备质保：茂育将为各采购单位提供DSP教学实验箱说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对DSP教学实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致DSP教学实验箱的选型错误或购买设备数量错误，造成DSP教学实验箱的退换货要求，将不被接受；
4、设备货期：DSP教学实验箱发货期为参考值，如您需要了解DSP教学实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对DSP教学实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关DSP教学实验箱的技术咨询。
