通信原理综合实验箱,通信原理综合实验设备,通信原理综合实验仪是上海茂育公司重点研发产品,如有需求请联系我们,咨询电话:021-56311657,我们将竭诚为您服务!
一、产品概述：

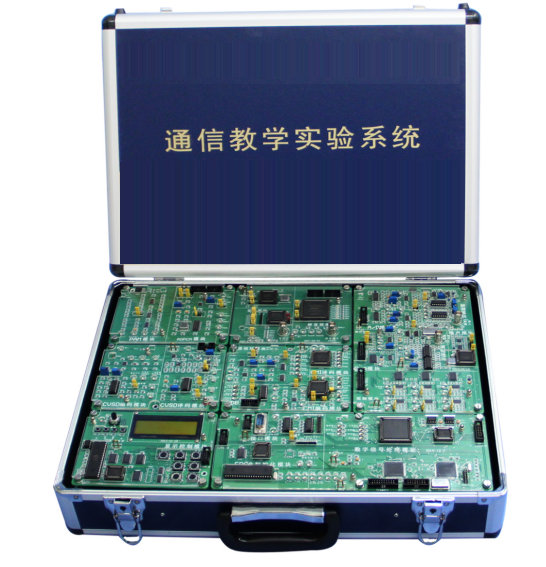

通信原理综合实验箱,通信原理综合实验设备,通信原理综合实验仪以现代数字传输技术和软件无线电技术为主要实验方向，强化了有关模拟信号的数字化、各类数字信号的复接与解复接、信源及信道编解码、信息的数字化调制与解调、模拟与数字锁相等内容。为突出重点，集中利用有限的软硬件资源，具体做法是进一步强化了软件无线电技术，通过FPGA与DSP的协同工作进行双向信号的编解码处理、信息的数字化调制与解调处理，而舍弃了电话接口电路、电话交换模块等非关键的技术内容。实验中必需的双向信源则采用可任意改变信号频率、信号幅度的内置函数信号发生器以及数字码型发生器代替，通过双踪示波器或误码检测仪等设备观察传输效果。
二、电路硬件平台的基本组成：
通信原理实验系统由函数信号源模块、PCM/PAM模块、复接/解复接模块、线路编/解码及锁相环模块、CVSD编/解码模块、FPGA与DSP初始化模块、数字信号处理模块、AD/DA与调制/解调模块以及显示控制模块（人机界面）等9个基本功能模块组成，学生通过自行连接信号线贯通各基本模块，构建完整的通信系统，检验和调整各个关键点的信号，可大大加深对现代通信系统概念和结构的理解。
在本系统中，包含两套不对称的传输信道，这样做的目的是为了尽可能多的涵盖通信传输系统各方面的技术：
（1）主要体现无线信道传输技术的传输信道，信号流程为：模拟函数信号源→CVSD话音编码（或误码仪的码型信号发生器）→数字调制→信道→数字解调→CVSD话音译码→示波器显示（或误码仪的误码检测器）。
（2）主要体现有线信道传输技术的信号支路，信号流程为：模拟函数信号源→PCM话音编码→信道复接→线路编码（HDB3/CMI）→线路译码→信道解复接→PCM话音译码→示波器显示。
函数信号源模块输出正弦波和方波，TPAO1S、TPAO2S分别为输出端口，VS102调节方波输出大小，调节范围：0～5V。VS103调节正弦波输出大小，调节范围：0～5V；信号输出有高低两个频段：JS01跳线插入、JS02跳线不插输出高频信号，输出信号频率范围20KHz～350KHz；JS01跳线不插、JS02跳线插入，输出低频信号，输出信号频率范围300Hz～2KHz。
三、主要包括的通信原理实验内容：
1、PAM信源编/译码实验
2、PCM信源编/译码实验
3、ADPCM信源编/译码实验
4、帧成形与帧传输实验
5、CVSD信源编/译码实验
6、AMI/HDB3线路码型变换原理实验
7、HDB3线路编码通信系统综合实验
8、CMI码型变换原理实验
9、CMI线路编码通信系统综合实验
10、汉明纠错编/译码原理实验(选配)
11、AM-FM调制/解调原理实验
12、二进频移键控FSK传输系统调制、解调实验及系统性能测试
13、二进相移键控BPSK传输系统调制、解调实验及系统性能测试
14、差分二进制相移键控传输DBPSK系统的调制、解调实验
15、四相相移键控QPSK传输系统的调制、解调实验
16、差分四相相移键控DQPSK传输系统的调制、解调实验
17、四相交错相移键控OQPSK传输系统的调制、解调实验
18、最小频移键控MSK传输系统的调制、解调实验
19、高斯最小频移键控传输GMSK系统的调制、解调实验
20、π/4差分四相相移键控π/4DQPSK传输系统调制、解调实验
21、模拟锁相环载波同步实验
22、模拟锁相环时钟提取实验
23、数字锁相环位同步实验
24、帧同步提取系统实验
25、RS422平衡数字传输接口实验
26、通过FPGA或DSP的预留编程配置接口进行二次开发，内容主要包括：
（1）显示控制模块CPU（89C51系列）键盘扫描程序编制实验
（2）CPU驱动液晶显示器的应用实验
（3）显示控制模块中用户操作界面的编程实验
（4）通过JTAG接口对DSP编程进行DSP信号处理实验
（5）通过JTAG接口对FPGA编程进行DDS波形生成实验
（6）通过JTAG接口对FPGA编程实现帧成形实验
（7）通过JTAG接口对FPGA编程实现帧同步实验
（8）通过JTAG接口对FPGA、DSP进行综合编程实现AM（有能力还可延伸到QAM、CDMA等）调制/解调实验
友情提示：
1、设备验收：各采购单位收货时请检查通信原理综合实验箱的货品外观，核实本设备的数量及配件，拒收处于受损状态的通信原理综合实验箱；
2、设备质保：茂育将为各采购单位提供通信原理综合实验箱说明书内的质保条件和质保期，在质保范围内提供对通信原理综合实验箱的免费维修，超出条件承诺时提供对通信原理综合实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致通信原理综合实验箱的选型错误或购买设备数量错误，造成通信原理综合实验箱的退换货要求，将不被接受；
4、设备货期：通信原理综合实验箱发货期为参考值，如您需要了解通信原理综合实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对通信原理综合实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关通信原理综合实验箱的技术咨询。
