数字电路实验箱,数字电路实验设备,数字电路实验平台,数字电路实验系统是上海茂育公司重点研发产品,如有需求请联系我们,咨询电话:021-56311657,我们将竭诚为您服务!

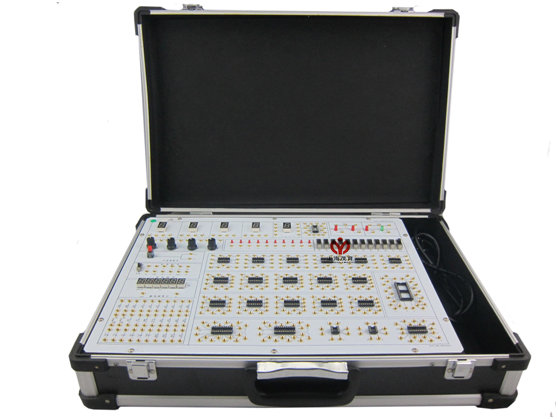

数字电路实验箱,数字电路实验设备,数字电路实验平台,数字电路实验系统设计豪华气派,主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。适用于高等院校及各类职业技术学校的电子技术类教学。
一、系统组成:
（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源：交流输入：220V±10% ，50HZ ，电源开关带有LED灯指示
直流输出：±12V/200mA 、 5V/2A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。
（3）手动单脉冲电路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（4）连续脉冲一组，输出为TTL电平：
固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（5）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
（6）逻辑电平的输入与显示：
A、12位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、12位由红色LED及驱动电路组成的逻辑电平显示电路。
（7）数码管显示：
A、4位由八段LED数码管组成的BCD码译码显示电路；
B、1位八段LED数码管，引脚全部引出，用于数码管实验。
（8）4路时序发生器及启停控制电路。
（9）8芯、14芯、16芯、20芯、28芯等圆孔插座21只，可满足各种IC芯片
（10）各阻值电位器4只。
（11）元件区提供常用规格电阻电容30只，并提供两组元件插座，可方便接插电阻，电容，二极管，三极管等元器件, 方便户自由搭建电路。
（12）提供详细实验指导书、WORD电子文档等。
（13）如要完成FPGA或CPLD实验，需选配相应的扩展模块及下载线。
二、推荐实验项目：
1、TTL集成逻辑门的参数测试与使用
2、CMOS集成逻辑门的测试
3、门电路的逻辑功能实验
4、常用组合逻辑功能器件的测试
5、半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验
23、FPGA选配模块实验
24、CPLD选配模块实验
友情提示：
1、设备验收：各采购单位收货时请检查数字电路实验箱的货品外观，核实数字电路实验箱的数量及配件，拒收处于受损状态的数字电路实验箱；
2、设备质保：茂育将为各采购单位提供数字电路实验箱说明书内的质保条件和质保期，在质保范围内提供对数字电路实验箱的免费维修，超出条件承诺时提供对数字电路实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致数字电路实验箱的选型错误或购买数字电路实验箱数量错误，造成数字电路实验箱的退换货要求，将不被接受；
4、设备货期：数字电路实验箱发货期为参考值，如您需要了解数字电路实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对数字电路实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关数字电路实验箱的技术咨询。
