电子工艺技术实训台,电子工艺技术实训装置,电子工艺技术实训设备使学生具备电路设计、调试及电话、收音机、扩音器、无线电发送、接收器等产品的安装、测试的技能，提高学生实际动手能力，加强学生与工厂的实际直接接轨。

[规格型号]：MY-116A

[产品名称]：电子工艺技术实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

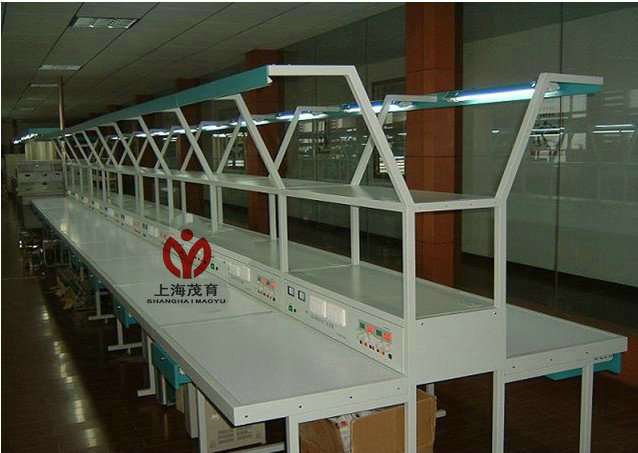

MY-116A 电子工艺技术实训台（双面双工位）

电子工艺技术实训台,电子工艺技术实训装置,电子工艺技术实训设备是根据各类院校建议和需求而研发的流水线实训台，结构新颖、合理、工艺先进，实训台环境接近工业现场，通过开设一系列生产实习、工艺实习、课程设计，使学生具备电路设计、调试及电话、收音机、扩音器、无线电发送、接收器等产品的安装、测试的技能，提高学生实际动手能力，加强学生与工厂的实际直接接轨。
一、技术性能：
1.、输入电源： 220V±10% 50Hz
2.、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.、装置容量：＜200VA
4、外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m（双面型）,两边工作台面宽度为500mm。
二、实训台配置：
实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1、实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2、电源柜
电源柜的输入电源为2200V±10% 50Hz，最大电流20A，可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能，使用安全可靠。
3、实训挂件（2套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）信号源单元
信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。
4、实训线路板（2套/台）

序号	实训线路板	能力目标
1	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
2	可调式串联型晶体管稳压电路	了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。
3	台灯调光电路	了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
4	集成稳压电源	了解三端集成稳压电源LM317的接线方法和应用
5	门锁防盗报警器	了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
6	声光双控节电灯	了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
7	调频无线话筒	了解振荡电路的工作原理
8	文氏桥振荡器	掌握运放741的工作特点及振荡器的工作原理和应用
9	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
10	门锁防盗报警器	进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
11	实用模拟自然风控制器	掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法；
12	六管超外差式调幅收音机	掌握收音机的工作原理及调试方法
13	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
14	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
15	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺
16	LED数字钟	熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法

5、实训工具套件（2套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，斜口钳1把，一十字螺丝刀各一把。

友情提示：
1、设备验收：各采购单位收货时请检查电子工艺技术实训台的货品外观，核实本设备的数量及配件，拒收处于受损状态的电子工艺技术实训台；
2、设备质保：茂育将为各采购单位提供电子工艺技术实训台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电子工艺技术实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电子工艺技术实训台的选型错误或购买设备数量错误，造成电子工艺技术实训台的退换货要求，将不被接受；
4、设备货期：电子工艺技术实训台发货期为参考值，如您需要了解电子工艺技术实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电子工艺技术实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电子工艺技术实训台的技术咨询。
