电子工艺实训考核台,电子工艺实训考核装置,电子工艺实训考核设备可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。

[规格型号]：MY-112F

[产品名称]：电子工艺实训考核台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MY-112F 电子工艺实训考核台

一、产品概述
电子工艺实训考核台,电子工艺实训考核装置,电子工艺实训考核设备是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。
二、装置特点：
1、采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2、提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
3、配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
4、可配置通用电工电子实训挂箱，扩展电工类、电子类的实训项目。
三、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+ 40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：<0.5KVA
4、外形尺寸：1280mm×650mm×2000mm（双人座）
三、基本配置及功能：

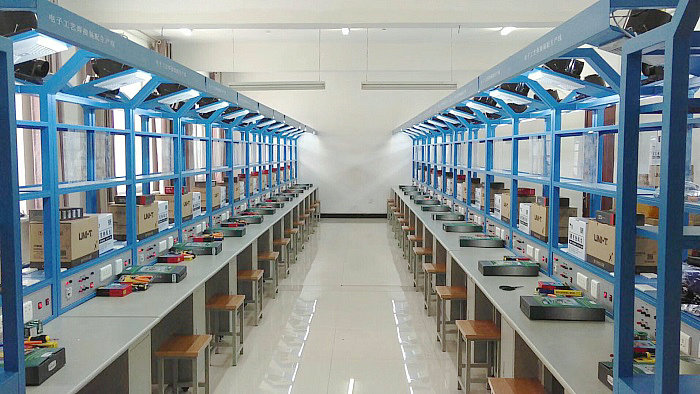

实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构 , 正反两面资源相同。
（一）实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1、正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
2、正反两面各有一块实训面板，分别提供九路AC 220V电源插座接口和四路固定直流电源，可为实训挂箱、外配仪器设备提供工作电源；其中四路固定直流电源电压分别为±12V、±5V，每路均设有短路过流保护和自恢复功能。
3、铝合金框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
4、顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（二）电源柜
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、输出电流：20A
3、设有电源插座、风扇、照明日光灯等电源控制系统，可为10个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。
(三)实训套件（2套/台）

序号	实训套件	能力目标
1	直流稳压电源	掌握稳压电源的工作原理，并学会电子电路的测试、检修方法与技巧
2	单端电流反馈他激式隔离开关电源	采用专用集成电路UC3844作PWM控制器，可直接驱动MOSFET功率场效应管工作
3	全硅六管超外差式调幅收音机	熟悉集成电路调幅收音机的电路结构及工作原理
4	OTL 功率放大电路	掌握互补对称式OTL功放电路的工作原理，学会测试低频功率放大器频率特性的方法，并熟悉常用仪器仪表的使用方法
5	多路抢答器	了解抢答器的工作原理，并进一步熟悉电子电路的装配、调试、检修方法
6	脉宽调制控制器	了解场效应管在脉宽调制控制器的工作原理
7	可编程定时器	掌握可编程定时器的电路结构和工作原理，熟悉CD4543、CD4029、CD4011在电路中的具体应用
8	声光双控节电灯	了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
9	门锁防盗报警器	进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
10	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
11	A/D、D/A转换	掌握DAC0832和ADC0809芯片的应用。
12	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺
13	台灯调光电路	了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理
14	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
15	LED数字钟	熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实训调试方法

（四）实训工具（2套/台）
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱，同时也可为用户代办其它实训器材。
（五）实训挂箱（2套/台）
1、FC-01 常用元器件单元（一）
提供常用的电阻、电容、电感、数码管、二极管等元器件。
2、FC-02 常用元器件单元（二）
提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器（0V、6V、10V、14V抽头各一路及中心抽头17V两路）等元器件。
3、FC-03 直流电源单元
一路可调直流电源：0～30V/1A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
4、FC-04 测量仪表单元
(1)直流数字电压/电流表一只：三位半数字显示，精度0.5级；电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ；电流表量程分2mA、20mA、200mA、2000mA四档，琴键开关切换选择，设有过载保护功能。
(2)交/直流数字电压表一只：三位半数字显示，精度0.5级，量程分200mV、2V、20V三档，琴键开关切换选择；交流数字电压表（真有效值）频带范围10Hz～1MHz。
5、FC-05 信号源单元
提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47kHz，幅度为0～12V连续可调；频率计的测频范围为0.1Hz～100kHz。
四、实训项目
1.直流稳压电源的焊接与调试
2.单端电流反馈他激式隔离开关电源的焊接与调试
3.全硅六管超外差式调幅收音机焊接与调试
4.OTL功率放大电路的焊接与调试
5.多路抢答器焊接与调试
6.脉宽调制控制器焊接与调试
7.可编程定时器焊接与调试
8.声光双控节电灯的焊接与调试
9.门锁防盗报警器的焊接与调试
10.光控音乐门铃的焊接与调试
11.A/D、D/A转换的焊接与调试
12.七彩循环装饰灯控制器的焊接与调试
13.台灯调光电路的焊接与调试
14.编码电子锁电路的焊接与调试
15.LED数字钟的焊接与调试

友情提示：
1、设备验收：各采购单位收货时请检查电子工艺实训考核台的货品外观，核实本设备的数量及配件，拒收处于受损状态的电子工艺实训考核台；
2、设备质保：茂育将为各采购单位提供电子工艺实训考核台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电子工艺实训考核台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电子工艺实训考核台的选型错误或购买设备数量错误，造成电子工艺实训考核台的退换货要求，将不被接受；
4、设备货期：电子工艺实训考核台发货期为参考值，如您需要了解电子工艺实训考核台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电子工艺实训考核台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电子工艺实训考核台的技术咨询。
