通用电子实验台,通用电子实验装置,通用电子实验设备是上海茂育公司重点研发产品,如有需求请联系我们,咨询电话:021-56311657,我们将竭诚为您服务!

[规格型号]：MY-13B

[产品名称]：通用电子实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

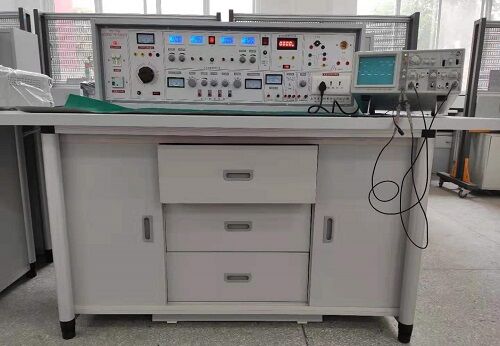

MY-13B 通用电子实验台

一、产品概述：
通用电子实验台,通用电子实验装置,通用电子实验设备按照职业教育的教学和实训要求而设定，具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、实验台及操作桌结构：

1．实验台外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源输入指标
4．实验台电源总开关，带漏电、过载保护
5．试验按钮：试验漏电开关漏电功能
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相电源输出控制 (提高安全系数)
13．接线座2只：B单元交流低压电源输出
14．电表(2A)：B单元交流电流指示
15．旋钮：B单元3-24V交流低压选择输出
16．开关：C单元双路直流稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调节
18．旋钮：C单元双路Ⅱ路稳流调节
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单元直流5V稳压输出
23．电表：D单元电流0.5V输出指示
24．开关1：控制各低压交流电、信号源
25．开关2：控制E单元交直流调压电源
26．电表：E单元交流电压输出指示

27．接线座4只：E单元交流、直流输出口
28．旋钮：E单元0～240V电压调节
29．插座：G单元220V输出插座
30．旋钮：音频功率放大器音量调节
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数发生器正弦波输出电压指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调节
39．接线座：三角波输出口
40．旋钮：函数信号发生器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号发生器五级频率粗调
43．电表：函数发生器输出频率指示
44．万用表：500型
45．实验桌面尺寸：160×70cm
46．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
47．储存板：放置元件盒
48．左储存柜：放置储存板（带门锁）
49．抽屉：放置常用工具
50．右储存柜：放置储存板（带门锁）
51．示波器：型号不限（用户自备）
52．工具

三、主要技术指标：
1、输入工作电源：单相输入
2、输出电源及信号
A单元：单相220V输出
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10^-2负载稳定度：<10^-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
① 频率范围：5HZ-550KHZ分五个频段
② 频率指示：由HZ表直接读出
③ 电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>1V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ
7、漏电保护：漏电动作电流≤30mA
四、结构与配备(以二十四座为例)

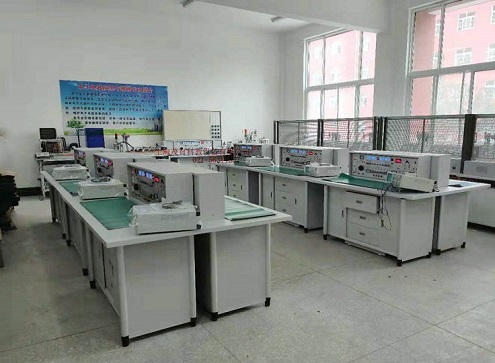

1、实验桌：12台学生实验桌，一台两座，桌子外形尺寸:160×70×80cm。桌中央配置通用九孔电路板(尺寸35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构，拆装维修方便。每张台桌配有一粒胶皮板，保护通用插板与桌面（如需要在桌上放置电动机、焊接等）台桌下都是元件储存柜，放置实验元器件。
2、示教控制台：1台示教控制台，分别控制12台学生验台上的电源，通用电路板演示屏立在实验桌上，尺寸为160×70cm。用于讲解、演示。
3、实验台：共13台，学生实验桌及示教控制台上各配备l台。
4、器材配备：65只直流电表，13只万用表，13套实验所需电阻、电位器、电容，变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
5、用户自备器材：示波器（型号不限）；晶体管毫伏表。
五、实验项目：

1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路

23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路

友情提示：
1、设备验收：各采购单位收货时请检查通用电子实验台的货品外观，核实本设备的数量及配件，拒收处于受损状态的通用电子实验台；
2、设备质保：茂育将为各采购单位提供通用电子实验台说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对通用电子实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致通用电子实验台的选型错误或购买设备数量错误，造成通用电子实验台的退换货要求，将不被接受；
4、设备货期：通用电子实验台发货期为参考值，如您需要了解通用电子实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对通用电子实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关通用电子实验台的技术咨询。
