电子应用技能实训考核装置,电子应用技能实训考核设备,电子应用技能实训考核平台适合应用型本科院校、高等职业学校、中等职业学校的电子技术、电子信息、机电一体化、自动化、电子电器应用与维修、工业自动化控制、计算机应用等电子专业和非机电类专业的《单片机技术》、《模拟电子技术》、《数字电子技术》、《计算机原理》等课程的教学与实训。

[规格型号]：MY-112B

[产品名称]：电子应用技能实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

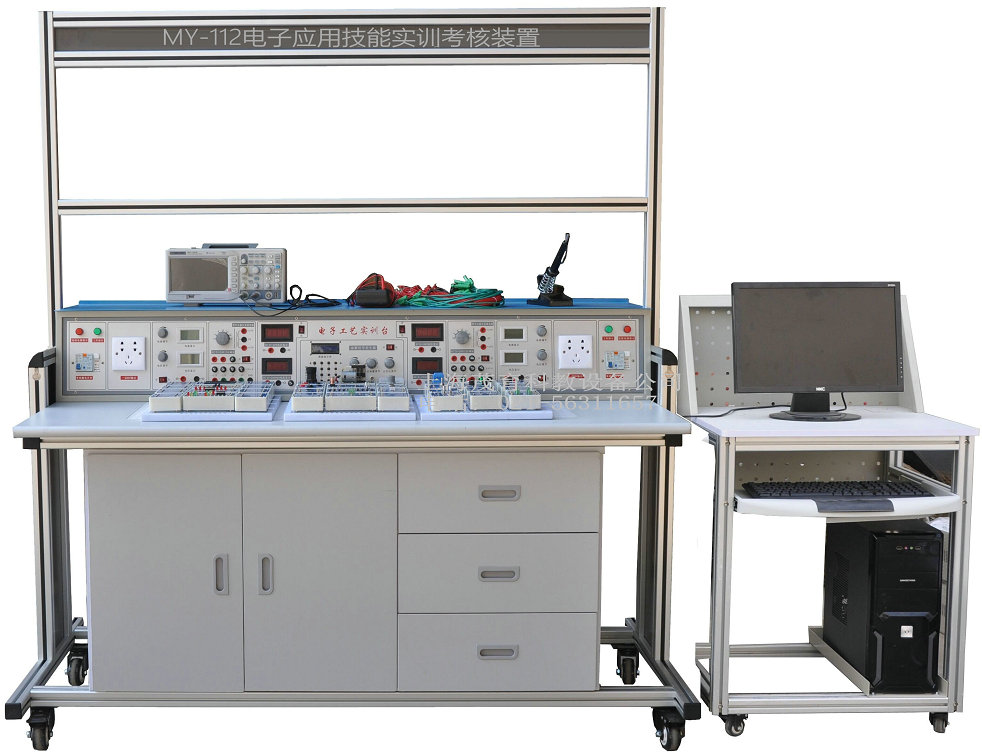

MY-112B 电子应用技能实训考核装置

一、产品概述：
电子应用技能实训考核装置,电子应用技能实训考核设备,电子应用技能实训考核平台适合应用型本科院校、高等职业学校、中等职业学校的电子技术、电子信息、机电一体化、自动化、电子电器应用与维修、工业自动化控制、计算机应用等电子专业和非机电类专业的《单片机技术》、《模拟电子技术》、《数字电子技术》、《计算机原理》等课程的教学与实训。本设备是将实际应用中单元电路模块化。学生通过模块间的搭接，很方便就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容。单元模块电路包括传感器，信号处理，显示，执行本体，接口电路，微处理器等模块。模块都采用有机塑料盒装配，模块间采用排插和接线柱连接，使实训模块能够灵活按教学要求或竞赛要求搭建成各种实际产品。
二、技术指标:
1、工作电源：两相三线 AC 220V±10% 50Hz
2、工作温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×850×1920mm
4、整机功耗：≤700V.A
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6、交、直流电源
1）各档交流电源，包括3V、6V、9V、12V、15V、18V、24V、共7种 2A；具有中心抽头的17V 0 17V
2）直流稳压电源（0~24V、2A），由多圈电位器连续调节，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－2，负稳压度<10^－2，纹波电压: <5mV。
3）各档直流电源，包括±12V及±5V电源
7、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

8、电表
1）数字直流电流表（AX4模块单元）:测量范围：0～2000mA
2）数字直流电压表:测量范围：0～30V，输入阻抗：47KΩ/V
3）数字直流毫伏表:测量范围：0～2000mV
4）嵌入式多功能网络虚拟仪器（与开放实验室信息管理系统配套使用）
A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。
C、仪器包括
1）双踪存贮示波器，多种同步方式，存贮深度可编程；
通道数：2路
带宽：20MHZ
分辨率：8位
电压范围：-10~+10V
存贮深度：64K
2）频谱分折仪；
3）数字三用表，可测电阻、电流、电压等；
数字IO口
通道数：8路IO
输入电平：TTL
输出电平：TTL
电流驱动：20mA/通道
4）四路智能远程电源控制
5）数据具有上传与保存功能并能通过服务器显示
6）提供LabVIEW虚拟仪器软件（拷贝版）
三、装置功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用塑料有机盒，兼作实物示教，一举多得。不仅包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、可以完成的实训项目
（1）空调电路
模块配置
1）SDM002-AVR单片机主机
2）SDM507-半导体制冷片
3）SDM605-四位数码管显示
4）SDM404-NPN三极管驱动*2个
5）SDM501-直流风机
6）SDM311-红外发射
7）SDM312-红外接收
8）SDM504-蜂鸣器
9）SDM105-空气质量传感器
（2）出租车计价器
模块配置
1）SDM606-12864点阵液晶
2）SDM001-MCS51单片机主板
3）SDM403-8位独立按键
4）SDM502直流电机
5）SDM405 PNP三极管驱动
（3）综合报警器
模块配置
1）SDM605-四位数码管显示
2）SDM201-触摸按键
3）SDM107-热释电红外传感器
4）SDM112-红外反射
5）SDM106-烟雾传感器
6）SDM302-四种音乐
7）SDM503-扬声器
8）SDM001-AVR主机
（4）超声波测距
模块配置
1）SDM001-MCS51单片机主机
2）SDM111-超声波发射接收模块
3）SDM605-四位数码管显示模块
（5）电子秤
模块配置
1）SDM603-十进制计数器
2）SDM104-称重传感器
3）SDM201-ICL7135模数转换
4）SDM406-4*4键盘
5）SDM001-MCS51单片机主板
6）SDM606-12864LCD屏
7）SDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
1）SDM001-MCS51主机
2）SDM605-12864点阵液晶
3）SDM103-温度传感器18B20
4）SDM403-8位独立按键
5）SDM313-AK040语音
6）SDM503-扬声器
（7）64*32点阵广告屏
模块配置
1）SDM002-AVR单片机主机
2）SDM601-64*32点阵模块
3）SDM403 8位独立按键
（8）酒精测试仪
模块配置
1）SDM002-AVR主机
2）SDM605-四位数码管显示
3）SDM108-酒精传感器
4）SDM403-8位独立按键
（9）频率计
模块配置
1）SDM303-三位计数器 2个
2）SDM605-四位数码管显示 2个
3）SDM603-十进制计数器
4）SDM307-脉冲信号发生
（10）声光控制小灯
模块配置
1）SDM101-声光控制
2）SDM405-PNP三极管驱动
3）SDM604-直流灯泡
4）步进电机控制
5）两室温度控制
五、本设备的配置

序号	产品名称	型号规格	数量	单位	备注
1	电子工艺实训桌	带万向轮灵活移动	1	张	铝合金框架
2	电子工艺电源台		1	台	铁质
3	函数发生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	台	已装实训台上客户无须另购
4	数字频率计（可内测与外侧）	100MHz	1	台	已装实训台上客户无须另购
5	工具		1	套	见表一
6	电子元件模块	配有10块放置板	1	套	见表二
7	实验连接线		1	套	1套
8	2004 DXP6.0PCB绘图软件		1	套	拷贝版
9	KeilC51软件		1	套	拷贝版
10	开放式实验室管理系统		1	套	附1

表一配套工具

序号	名称	型号/规格	单位	数量
1	烙铁（带架）	35W	套	1
2	剥线钳	鸿义	把	1
3	斜口钳	6寸	把	1
4	尖嘴钳	6寸	把	1
5	十字螺丝刀	新发	把	1
6	一字螺丝刀	新发	把	1
7	一字螺丝刀（小）	得力	把	1
8	十字螺丝刀（小）	得力	把
9	美工刀		把	1

表二电子模块（元件盒）

序号	模块名称	数量	单位
1	SDM001-MCS51主机	1	个
2	SDM101-声光控制	1	个
3	SDM102-温度传感器LM35	1	个
4	SDM103-温度传感器18B20	1	个
5	SDM104-称重传感器	1	个
6	SDM105-空气质量传感器	1	个
7	SDM106-烟雾传感器	1	个
8	SDM107-热释电红外传感器	1	个
9	SDM108-酒精传感器	1	个
10	SDM109-PT100传感器	1	个
11	SDM111-超声波发射接收	1	个
12	SDM112-红外反射	1	个
13	SDM201-触摸按键	1	个
14	SDM202-音频功放	1	个
15	SDM203-ICL7135	1	个
16	SDM204-反相器	2	个
17	SDM301-倒车音乐	1	个
18	SDM302-四种音乐	1	个
19	SDM303-三位计数器	2	个
20	SDM305-单稳态电路	2	个
21	SDM306-双稳态电路	2	个
22	SDM307-脉冲及信号产生	1	个
23	SDM308-无线接收	1	个
24	SDM309-无线发射	1	个
25	SDM310-多段语音录放	1	个
26	SDM311-红外发射	1	个
27	SDM312-红外接收	1	个
28	SDM313-AK040语音	1	个
29	SDM401-直流电机驱动	1	个
30	SDM402-直流继电器	1	个
31	SDM403-8位独立按键	1	个
32	SDM404-NPN三极管驱动	2	个
33	SDM405-PNP三极管驱动	2	个
34	SDM406-4x4键盘	1	个
35	SDM501-直流风机	1	个
36	SDM502-直流电机	1	个
37	SDM503-扬声器	2	个
38	SDM504-蜂鸣器	1	个
39	SDM505-步进电机	1	个
40	SDM506-加热模块	1	个
41	SDM507-半导体制冷片	1	个
42	SDM601-64*32点阵	1	个
43	SDM602-交通灯显示	1	个
44	SDM603-十进制计数器	2	个
45	SDM604-灯泡	2	个
46	SDM605-四位数码管显示	2	个
47	SDM606-12864点阵液晶	1	个
48	SDM607-综合显示	1	个
49	大小头转接线红色	5	条
50	大小头转接线黑色	5	条
51	单片机连线60CM(红色)	5	条
52	单片机连线60CM(红色)	5	条
53	单片机连线40CM(黄色)	10	条
54	单片机连线40CM(绿芭)	10	条
55	单片机连线40CM(蓝色)	10	条
56	单片机连线20CM(黄色)	10	条
57	单片机连线20CM(绿色)	10	条
58	单片机连线20CM(蓝色)	10	条
59	8针排线(彩色)	10	条
60	双头3针排线37CM	2	个
61	集成18B20	2	个
62	集成LM35	2	个
63	砝码20g	5	个
64	RS232串口线(直通)	1	个
65	九孔板	1	个
66	电源适配器12V/5A(DC-00819)	1	个
67	SDMISP软件	1	个
68	PT100	1	个
69	培训资料	1	套
70	模块位置图	1	本

友情提示：
1、设备验收：各采购单位收货时请检查电子应用技能实训考核装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的电子应用技能实训考核装置；
2、设备质保：茂育将为各采购单位提供电子应用技能实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对电子应用技能实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致电子应用技能实训考核装置的选型错误或购买设备数量错误，造成电子应用技能实训考核装置的退换货要求，将不被接受；
4、设备货期：电子应用技能实训考核装置发货期为参考值，如您需要了解电子应用技能实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电子应用技能实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电子应用技能实训考核装置的技术咨询。
