太阳能光伏电源发电系统实训装置,太阳能光伏电源发电系统实训设备,太阳能光伏电源发电系统实训台主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训，通过太阳能光伏电源实验台的演示，可清楚了解太阳能光伏电源系统的功能，能培养学生的动手能力.设计能力.创新能力。

[规格型号]：MY-TL30A

[产品名称]：太阳能光伏电源发电系统实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

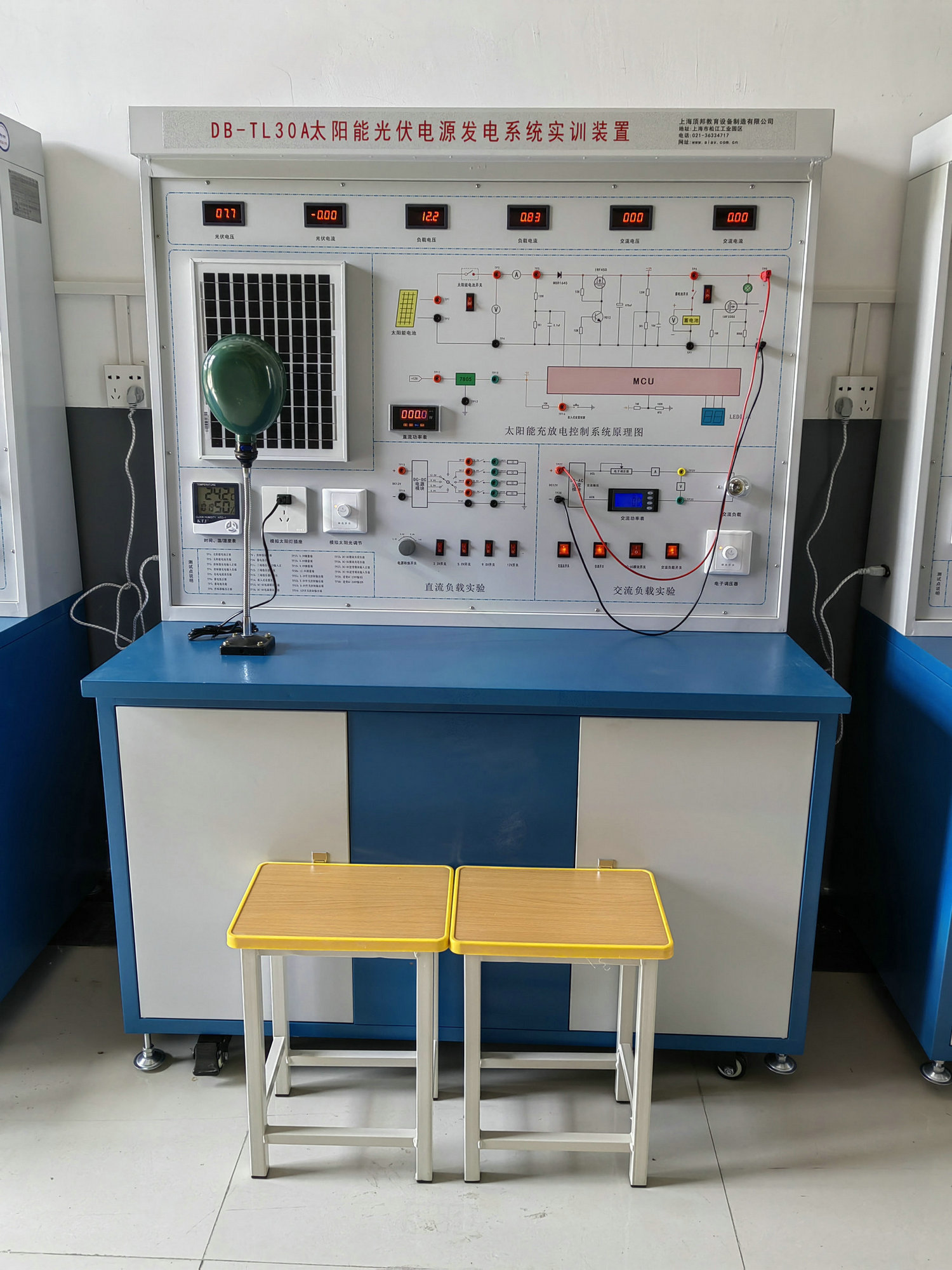

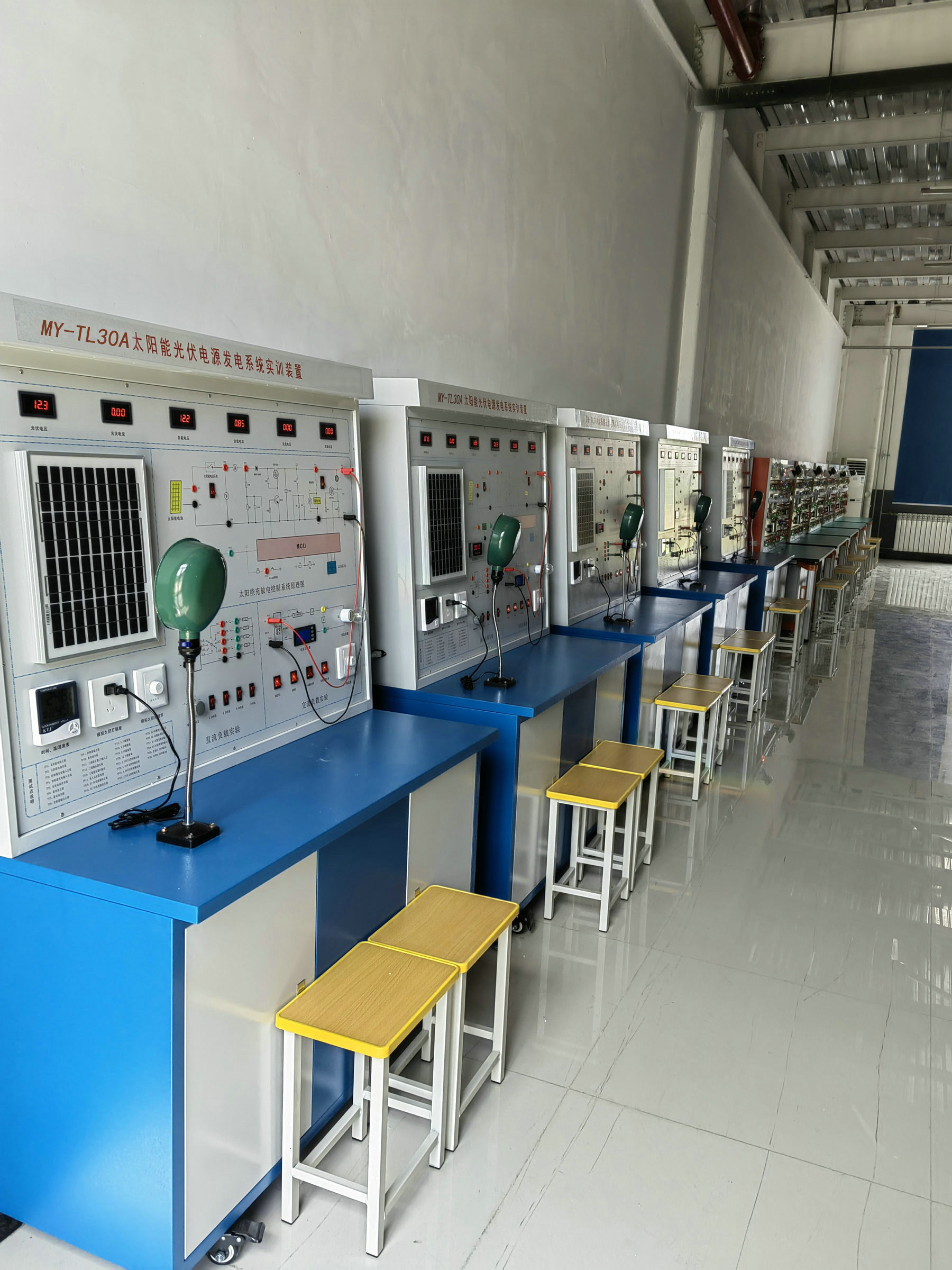

MY-TL30A 太阳能光伏电源发电系统实训装置

一、应用范围：
太阳能光伏电源发电系统实训装置,太阳能光伏电源发电系统实训设备,太阳能光伏电源发电系统实训台主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训，通过太阳能光伏电源实验台的演示，可清楚了解太阳能光伏电源系统的功能，能培养学生的动手能力.设计能力.创新能力。
二、教学及研究实训项目
2.1、太阳能电池光能量变换过程演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能光电池能量转换组合原理。
实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验6、太阳能电池直接负载实验。
2.2、系统控制运行过程演示和实验
实验1、太阳能控制器欠压保护实验。
实验2、太阳能控制器充电过压保护实验。
实验3、太阳能控制器充电温度补偿实验。
实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）
实验5、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验6、逆变器与市电互补实验（手动开关切换）
实验7、逆变器输出过载保护实验
实验8、逆变器输出欠、过压保护实验
三、实训运行技术条件（单相输出）
3.1、发电单元
光能
◆ 光伏模块功率：30Wp
◆ 光伏模块输出工作电压：17.5VDC
◆ 光伏模块工作电流：1.7A
◆ 模拟光源模块：100W调光灯
3.2、电力蓄能单元
◆ 蓄电池类型：免维护蓄电池
◆ 蓄电池组容量:12V/24Ah
◆ 蓄电池数量： 1个
3.3、控制单元
◆ 太阳能充放电控制器：工作电压12V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
◆ 正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A ；额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。
◆ 输入市电：工作电压AC220V、频率50HZ；
◆ 工作环境：0℃～40℃、≤85%RH
3.4、显示单元
3.4.1、数字显示
◆ 直流电压表：光电池充电电压
◆ 直流电流表：光电池充电电流
◆ 直流功率表：光电池充电功率
◆ 交流电压表：逆变器输出电压
◆ 交流电流表：逆变器输出电流
◆ 交流功率表：交流负载使用功率
3.4.2、LED指示
◆ 太阳能控制器：充电、过压、欠压、过放、运行；
◆ 蓄电池电压（高-中-低）；
3.4.3、数码管显示
◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；
3.5、开关单元
◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载电压/电流/功率显示切换开关。
3.6、负载单元
◆ 交流线性电阻负载：0～40W
◆ 直流模拟负载：3～10W
3.7、监控软件（选配）
◆ PC监控模块：监控主机、监控软件、显示屏。
◆ 显示内容：蓄电池电压、光伏电压、光伏电流、光伏功率，能量模拟图。

友情提示：
1、设备验收：各采购单位收货时请检查太阳能光伏电源发电系统实训装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的太阳能光伏电源发电系统实训装置；
2、设备质保：茂育将为各采购单位提供太阳能光伏电源发电系统实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对太阳能光伏电源发电系统实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致太阳能光伏电源发电系统实训装置的选型错误或购买设备数量错误，造成太阳能光伏电源发电系统实训装置的退换货要求，将不被接受；
4、设备货期：太阳能光伏电源发电系统实训装置发货期为参考值，如您需要了解太阳能光伏电源发电系统实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对太阳能光伏电源发电系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳能光伏电源发电系统实训装置的技术咨询。
